ELEKTRISK LEDNINGSFØRING
PMML0293A rev.2 - 08/2016
161

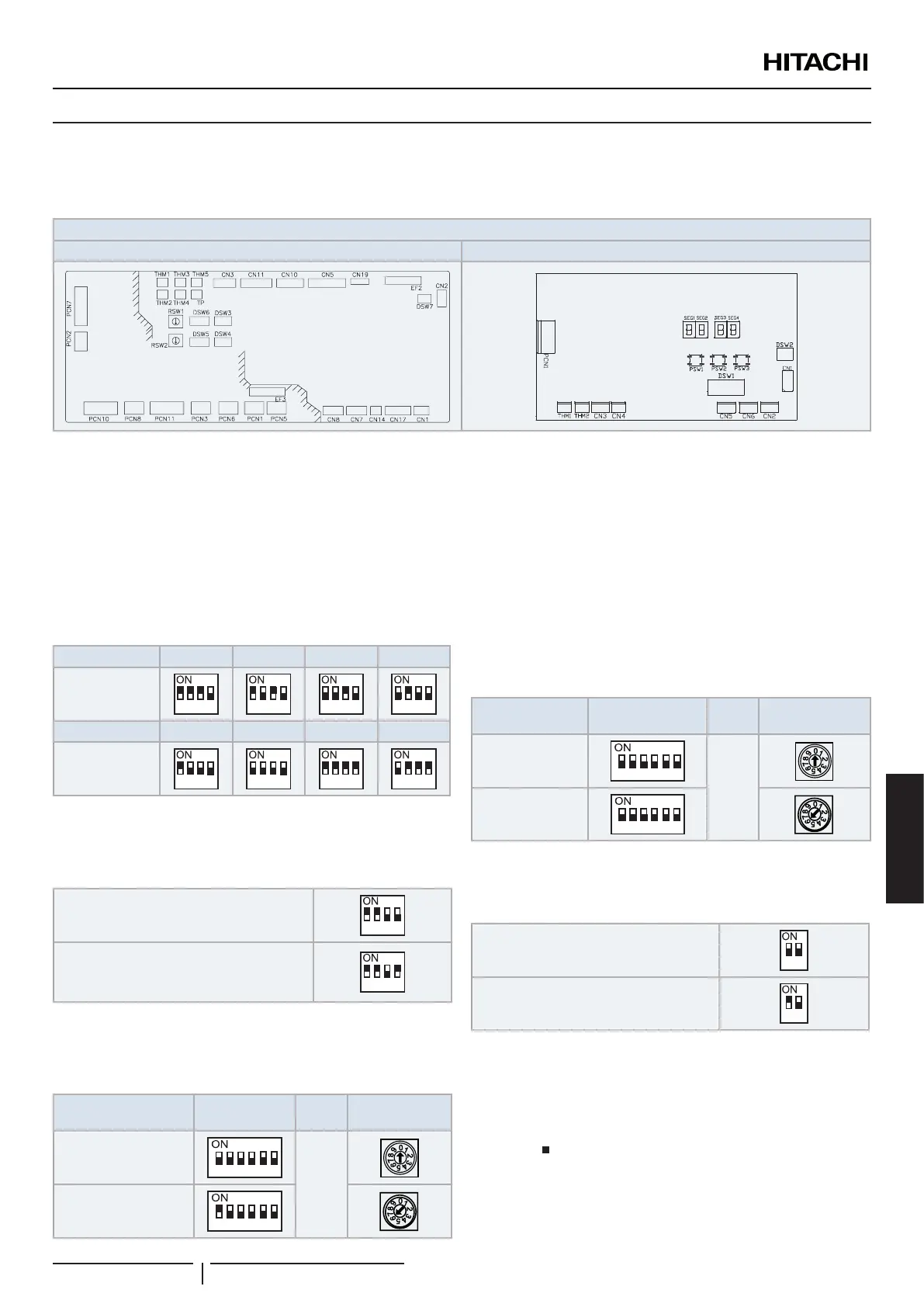

8.3 INDSTILLING AF DIP-OMSKIFTERE
8.3.1 Antal og placering af DIP-omskiftere
Dip-omskiftere er placeret i printkort i kontrolboksen som vist nedenfor:
DX-Interface EXV-(2.0-10.0)E2: Kontrolboks
PCB1 PCB2
! FORSIGTIG
Inden DIP-omskifterne indstilles, skal der først slukkes for strømkilden, hvorefter positionen for DIP-omskifterne indstilles. Hvis omskifterne indstilles,
uden at strømkilden afbrydes, vil indstillingerne ikke få nogen virkning.
Indstilling af PCB1
DSW3: Indstilling af kapacitetskode
Der kræves ingen indstilling. Denne DIP-omskifter anvendes til
at indstille kapacitetskoden, der svarer til DX-interfacestrømmen
(HP).
HP 2,0 2,5 3,0 4,0
Fabriksindstilling
1
2
3 4
1
2
3 4
1
2
3 4
1
2
3 4
HP 5,0 6,0 8,0 10,0
Fabriksindstilling
1
2
3 4
1
2
3 4
1
2
3 4
1
2
3 4
DSW4: Indstilling af enhedens modelkode og valgfri
indstilling
Der kræves ingen indstilling.
Fabriksindstilling
1
2
3 4
EC-ventilatormotoralarm aktiveret af input fra
takometer
(Indstil pin 4 til ON-position)
1
2
3 4
DSW5 og RSW2: Indstilling for kølekredsløbsnummer
Indstilling kræves. Denne kontakt bruges til at indstille
kølekredsløbsnummeret.
Eksempel på køle-
kredsløbsnummer
DSW5 RSW2
00
(fabriksindstilling)
1 2
3
4
5 6
+
16
1 2
3
4
5 6
DSW6 og RSW1: Indstilling af enhedsnummer
Indstil DSW6 og RSW1 for at ændre indendørsenhedens
adresse. Indstillingen skal udføres således, at den ikke
overlapper indstillingen af de andre indendørsenheder i det
samme kølemiddelcyklus. Hvis indstillingen ikke udføres
manuelt, vil den automatiske adressefunktion ikke blive
aktiveret.
Indstil en værdi på op til 63.
Eksempel på
enhedsnummer
DSW6 RSW1
00
(fabriksindstilling)
1 2
3
4
5 6
+
06
1 2
3
4
5 6
DSW7 kontakt: Genoprettelse af sikring
Der kræves ingen indstilling.
Fabriksindstilling
1
2
Genoprettelse af sikring (*1)
1
2
? BEMÆRK
(*1): Hvis der tilføres højspænding til klemme 1 og 2 for styreforbindelse
(punkt 17 og 18 i TB2), slår sikringen PCB1 fra. I fald tilsluttes
ledningsføringen til TB1, og derefter sættes pin 1 på ON.
Mærket angiver positionen af DIP-omskifterne. Figurerne viser
indstillingerne fra fabrikken eller indstillingerne, efter at de er ændret.
DANSK
