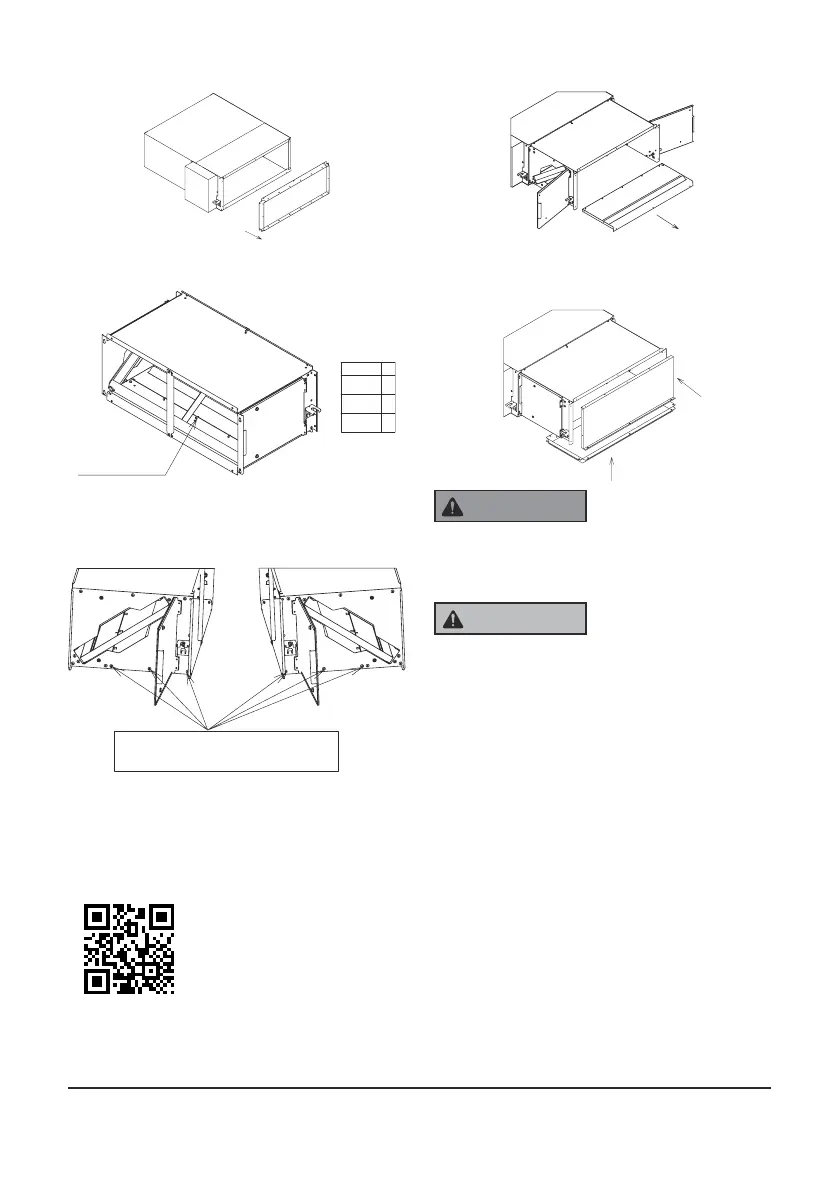

(1) Retirer la bride du conduit.
(2) Retirez les vis de xation de la plaque i férieure.
Voir le tableau pour la quantité.
Quantité
A
FB-12PIE 1
FB-30PIE 3
FB-48PIE
4
(3) Ouvrir le couvercle de service des deux côtés,
et desserrer les vis latérales inférieures et les vis
de la bride.
Desserrez les six vis situées sur
les côtés gauche et droit de la boîte.
(4) Retirer la plaque inférieure.
(5) Installer la plaque du fond à l'arrière du boîtier-
ltre et la bride sur le côté inférieur du boîtier.
Serrer les vis.
AVERTISSEMENT
•
Si vous constatez un bruit ou une vibration
exceptionnellement anormale, arrêtez l'opération
et contactez votre revendeur.
ATTENTION
•
Utiliser l'équipement de sécurité approprié pour
eectuer les travaux d'installation.
•
Serrer toutes les vis comme indiqué dans les
instructions.
○
Le fait de trop serrer les vis peut endommager
les pièces.
•
Si vous ne suivez pas correctement les
instructions d'installation, le ux d'air risque
de ne pas passer à travers les ltres, ce qui
entraînera des performances médiocres et
d'autres problèmes.
5.
Conversion du boîtier-ltre d'un retour arrière à un retour par le bas
