7 ВЪЗДУШЕН ПАНЕЛ P-AP56NAM

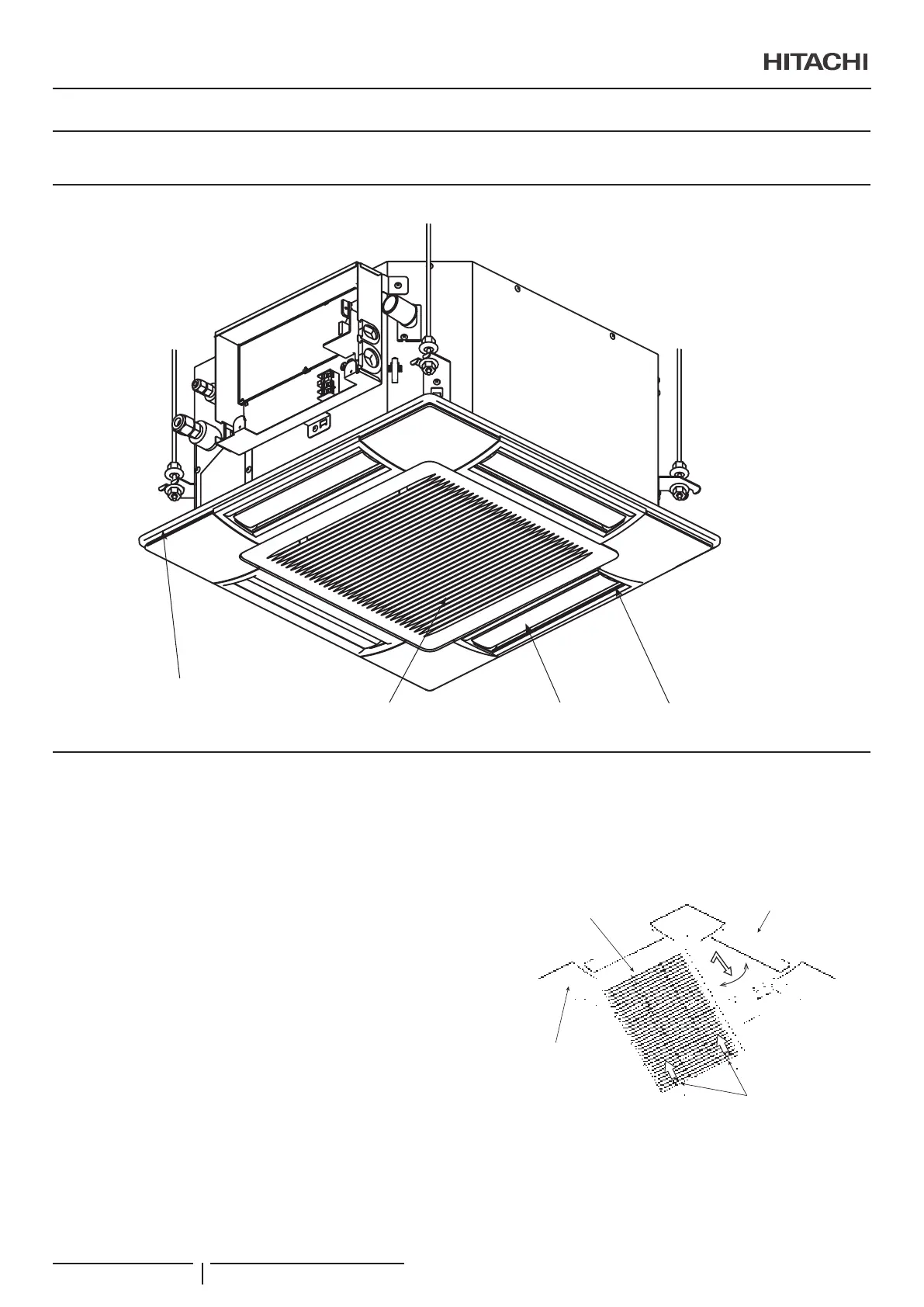

7.1 НАЗВАНИЯ НА ЧАСТИТЕ
Решетка на отвора за всмукване
на въздух
Решетка на
въздухоотвода
Отвор за издухване
на въздух
Въздушен панел
P-AP56NAM
7.2 МОНТАЖ
! ВНИМАНИЕ
Необходимоепримонтажнависокодасевнимавасизползването
наподвижнистълбиит.н.
? ЗАБЕЛЕЖКА
• Решеткатанавъздухоотводанебивадасепремествасръка.
• Ако се движи с ръка, механизмътна решеткатана въздухо-
отводащесеповреди.
• Освен това, към въздухоотвода да не се прилага прекалена
сила,заданесесчупи.
1 Относно данните за височината на монтиране на
вътрешното тяло виж в “Ръководството за инсталиране и
експлоатация” за вътрешното тяло.
2 Решетката на въздухоотвода да не се докосва по време
на монтажните работи.
3 Отстранете решетката на отвора за всмукване на въздух
от въздушния панел.
Докато бутате двата края на копчетата на решетката на
отвора за всмукване на въздух по посока на стрелката,
отворете решетката на отвора за всмукване на въздух
до постигане на ъгъл приблизително 45° спрямо
повърхността на въздушния панел. След вдигане на
решетката на отвора за всмукване на въздух, същата се
държи в наклонено положение, дръпнете решетката на
отвора за всмукване на въздух напред.
(Отстранете пълнещата лента (4 участъка), като
фиксирате въздушния филтър).
45°
Решетка на отвора за
всмукване на въздух
Въздушен панел
Капак за ъгловата
запушалка
(4 участъка)
Копче
? ЗАБЕЛЕЖКА
Въпрекичерешеткатанаотворазавсмукваненавъздухможеда
сеотварядоъгъл90°отповърхносттанавъздушнияпанел,тяне
можедасеотстраняваотвъздушнияпанел.
ВЪЗДУШЕН ПАНЕЛ P-AP56NAM
PMML0570 rev.0 - 01/2021
