7 ÕHUPANEEL P-AP56NAM

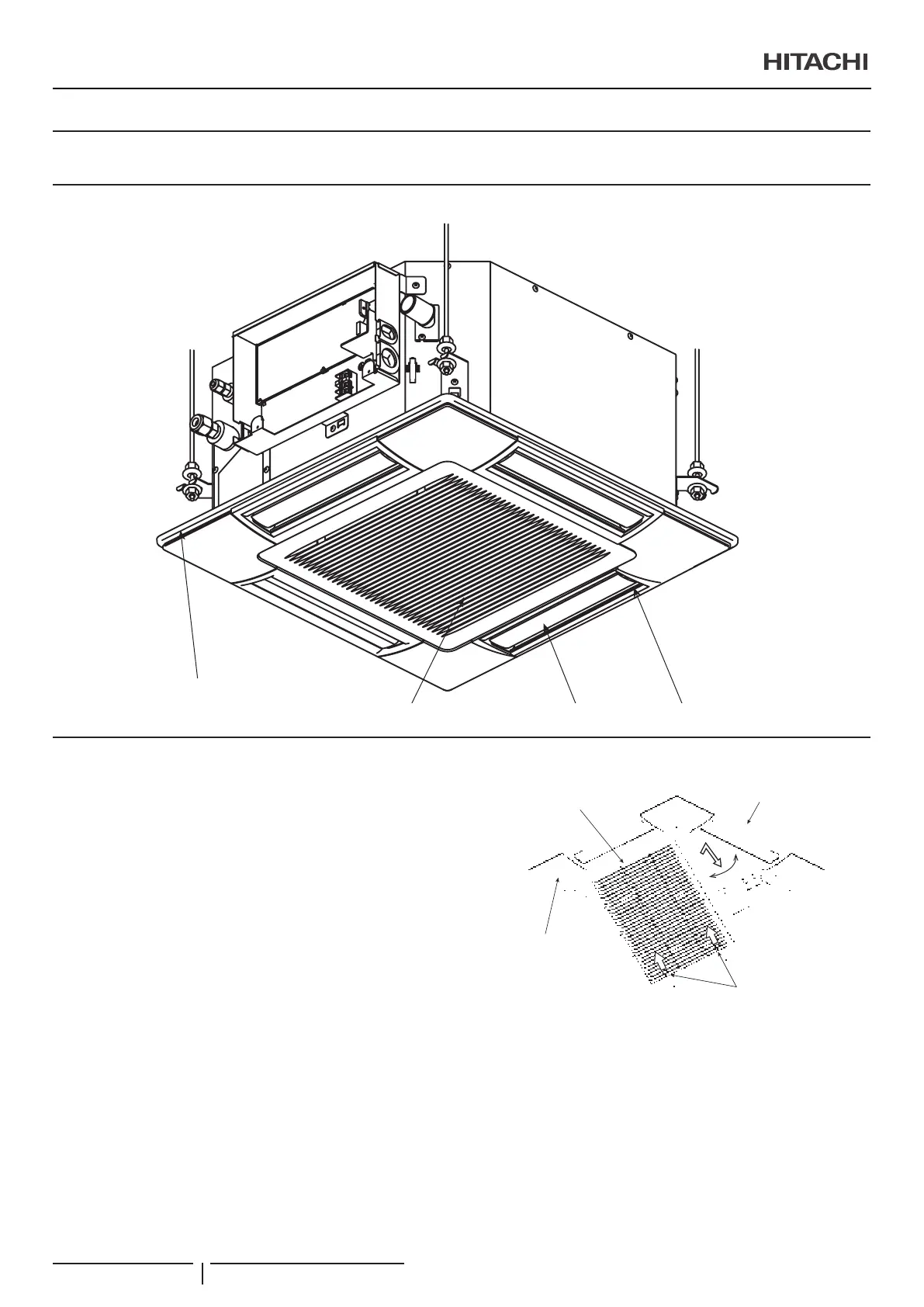

7.1 OSADE NIMED
Õhusissevõtu rest Ribakatik
Õhu väljalase
Õhupaneel
P-AP56NAM
7.2 PAIGALDAMINE
! ETTEVAATUST
Pöörake tähelepanu, et kõrges kohas paigaldustööde tegemisel tuleb
kasutadatreppredelitvms.
? MÄRKUS
• Ärgeliigutageribakatikuidkäega.
• Liigutaminevõibribakatikumehhanismikahjustada.
• Lisaks, ärge rakendage õhuväljalaskeosale liigset jõudu, et vältida
purunemist.
1 Siseseadme riputuskõrgus tuleb valida vastavalt siseseadme
paigaldus- ja kasutusjuhendile.
2 Paigaldustööde ajal ärge ribakatikut puutuge.
3 Võtke õhusissevõtu rest õhupaneelilt ära.
Vajutage mõlemad nupuotsad õhusissevõtu restil noole
suunas, avage õhusissevõtu rest umbes 45° nurga all
õhupaneeli pinnast. Pärast õhusissevõtu resti üles tõstmist
hoidke seda kaldus ja tõmmake õhusissevõtu resti ettepoole.
(Eemaldage sarrustatud kinnituslint (4 osa), millega on
õhulter kinnitatud.)
45°
Õhusissevõtu rest
Õhupaneel
Nurgakate (4 osa)
Nupp
? MÄRKUS
Kuigiõhusissevõturestisaabavadakuni90°nurgaallõhupaneelipinnast,
eisaasedasellenurgaallõhupaneeliküljesteemaldada.
ÕHUPANEEL P-AP56NAM
PMML0570 rev.0 - 01/2021
292
