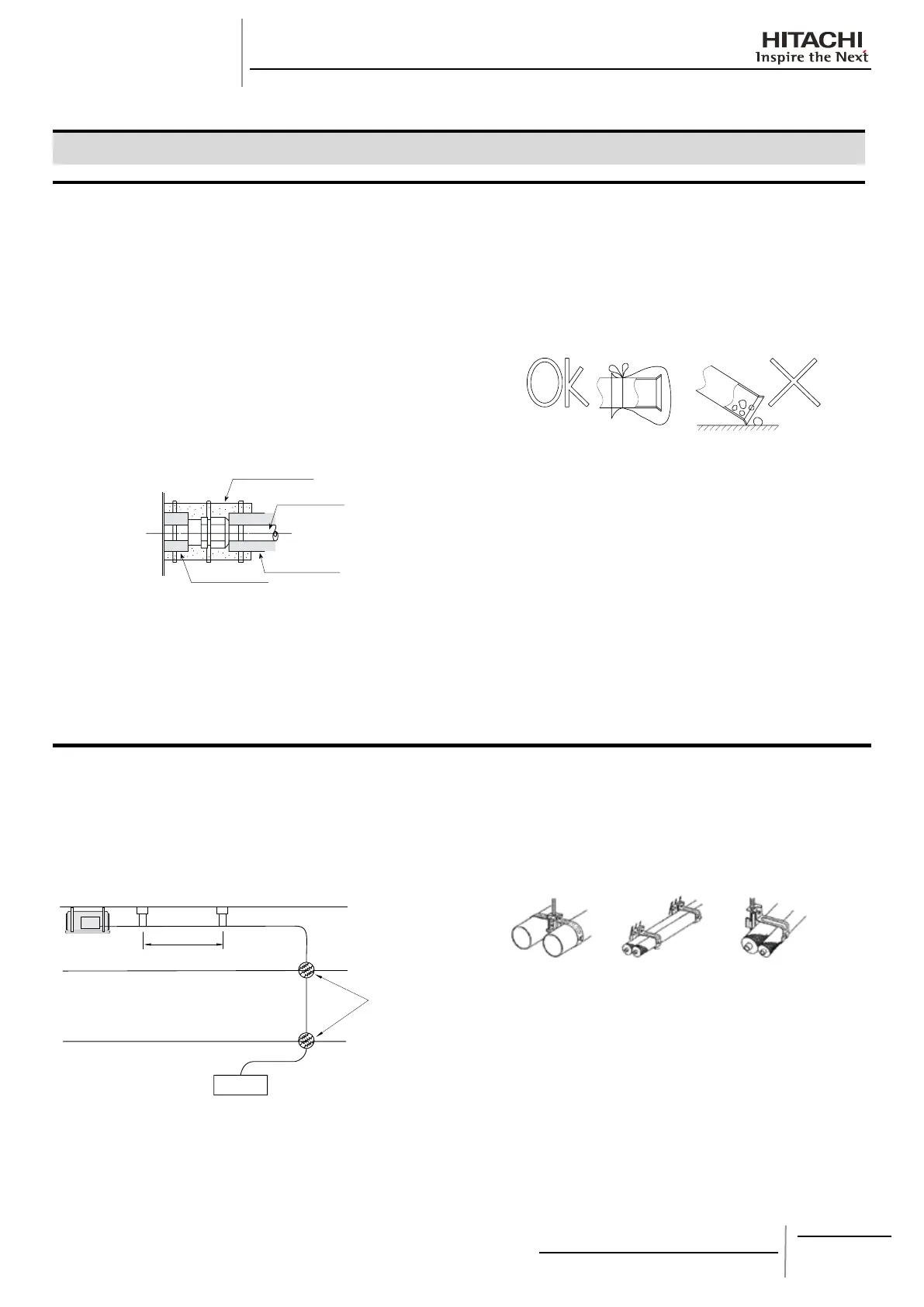

TUYAUTERIE
FRIGORIFIQUE ET
CHARGE FRIGORIFIQUE
11 TUYAUTERIE FRIGORIFIQUE ET CHARGE FRIGORIFIQUE
11.1. MATÉRIAUX DE TUYAUTERIE
1. Préparez les tuyauteries en cuivre (à fournir sur site).
2. Choisissez des tuyaux dont les dimensions, l’épaisseur et le
matériau soient adéquats et dont la résistance à la pression
soit sufsante.
3. Choisissez des tuyaux en cuivre propres. Assurez-vous qu'il
n'y a ni poussière ni humidité à l'intérieur. Avant de faire
les raccordements, soufez de l’azote exempt d’oxygène à
l'intérieur des tuyauteries pour éliminer la poussière ou les
corps étrangers.
4. Une fois effectué le raccordement de la tuyauterie frigorique,
bouchez l'ouverture entre l'orice pré-défoncé et la tuyauterie
frigorique avec du matériau d'isolation, comme illustré ci-
dessous :
Matériau d’isolation
Tuyauterie frigorique à prévoir
sur site
Matériau d’isolation
Matériau d’isolation
Côté de l'unité
REMARQUE :
Un système est plus performant et a une durée de vie -
supérieure s’il n’est ni humide ni souillé d’huile. Veillez tout
particulièrement à ce que l’intérieur des tuyaux de cuivre
soit propre et sec.
Il n'y a pas de frigorigène dans le cycle de l'unité intérieure. -
ATTENTION :
Avant de faire passer un tuyau par un orice, bouchez-en -
l'extrémité.
Ne posez pas les tuyaux directement sur le sol sans -
préalablement placer à leur extrémité un bouchon ou un
embout en plastique.
Si l’installation de la tuyauterie doit être réalisée sur -
deux jours ou plus, soudez les extrémités des tuyaux et
remplissez-les d’azote exempt d'oxygène via une valve
Schrader, pour éviter que de l’humidité ou des souillures
n’y pénètrent.
N’utilisez pas de matériau isolant contenant de -
l’ammoniaque ; cela pourrait endommager le cuivre de la
tuyauterie et produire des fuites par la suite.
Isolez complètement les tuyauteries de gaz et de liquide -
frigorigène, entre les unités intérieures et le groupe RASC.
Sinon, de la condensation apparaîtra sur la surface de la -
tuyauterie.
11.2. SUSPENSION DE LA TUYAUTERIE FRIGORIFIQUE
Suspendez la tuyauterie de frigorigène en certains points et
évitez qu’elle ne touche la partie fragile du bâtiment, telle que le
mur, le plafond etc.
(Le cas échéant, les vibrations de la tuyauterie peuvent produire
des sons anormaux. Soyez particulièrement vigilant lorsque la
tuyauterie est courte).
1~15m
Unité
intérieure
Traitement section
ignifuge
Ne xez jamais la tuyauterie frigorique directement avec des
raccords métalliques (la tuyauterie frigorique est susceptible de
se dilater et de se contracter).
Quelques exemples de méthodes de suspension sont présentés
ci-dessous.
Pour la suspension
de tuyaux lourds
Pour une
tuyauterie le long
d'un mur
Pour une
installation
instantanée
