125
PMML0140A rév.1 - 07/2009
TUYAUTERIE
FRIGORIFIQUE ET
CHARGE FRIGORIFIQUE

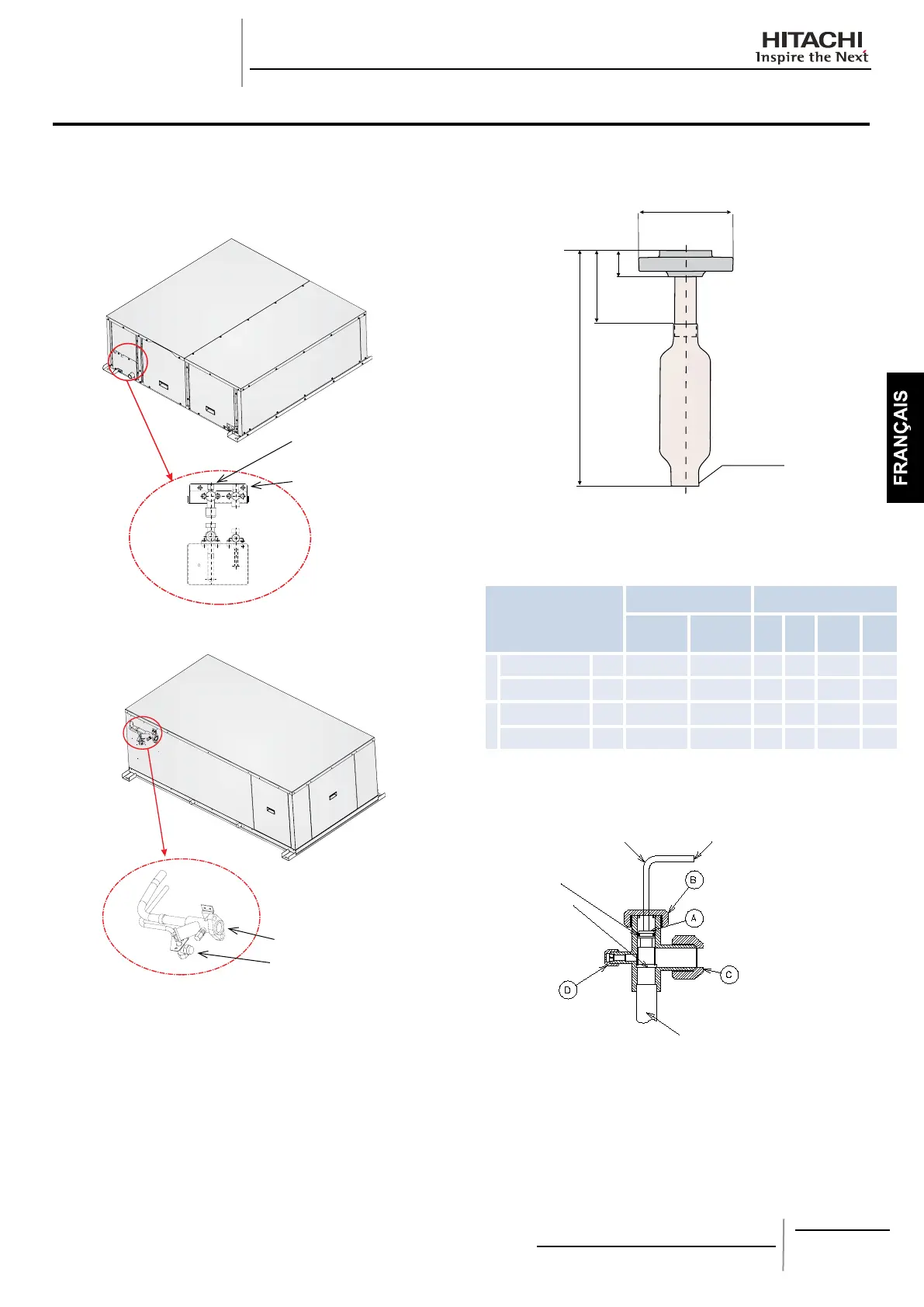

1. Les vannes d’arrêt sont situées sur le côté du panneau arrière
du groupe. Avant de raccorder la tuyauterie frigorique, le
panneau de protection de la vanne d’arrêt doit être retiré.
RASC-3/5HVRNE
−
Vanne de gaz
Vanne de liquide
RASC-10HRNE −
Vanne de gaz
Vanne de liquide
2. Il est conseillé d'utiliser une cintreuse pour courber les tuyaux.
3. Pour le raccordement du tuyau de gaz, utilisez la bride fournie
(uniquement pour RASC-10HRNE).
Couple de serrage ¡
Reportez-vous aux couples de serrage gurant dans le tableau
suivant.
Valve
Dimension Couple de serrage (N.m)
Diamètre
du tuyau
Taille de la
clé
Allen
A B C D
Liquide
RASC-3/5HVRNE Fig. a 9.53 (3/8”) 4 mm 8 16.5 40 14~18
RASC-10HRNE Fig. a 12.7 (1/2”) 5 mm 8 38 40 9.8
Gaz
RASC-3/5HVRNE Fig. a 15.88 (5/8”) 5 mm 10 30 80 14~18
RASC-10HRNE Fig. b 25.4 (1”) 10 mm 25 49 55~75(*) 9.8
(*) Raccordement de la bride ; reportez-vous aux instructions spéciques de la
section Raccordement des tuyaux avec bride.
Joint torique
(caoutchouc)
Pour l'ouverture et
la fermeture de la
soupape à tige
Surface d’assise
(position totalement
fermée)
Pression
du uide
frigorigène
Bouchon
du clapet
anti-retour
(réservé au
raccordement
des tubulures
de charge). À
serrer selon
le couple
indiqué.
Évasement. À serrer
selon le couple indiqué.
Vis de fermeture
(soupape à tige)
Bouchon. À serrer selon
le couple indiqué.
Clé Allen
(Fig. a)
11.3. CONNEXION DES TUYAUTERIES POUR LE GROUPE RASC
