251
PMML0140A rev.1 - 07/2009
INSTALLATIE VAN DE
UNITS

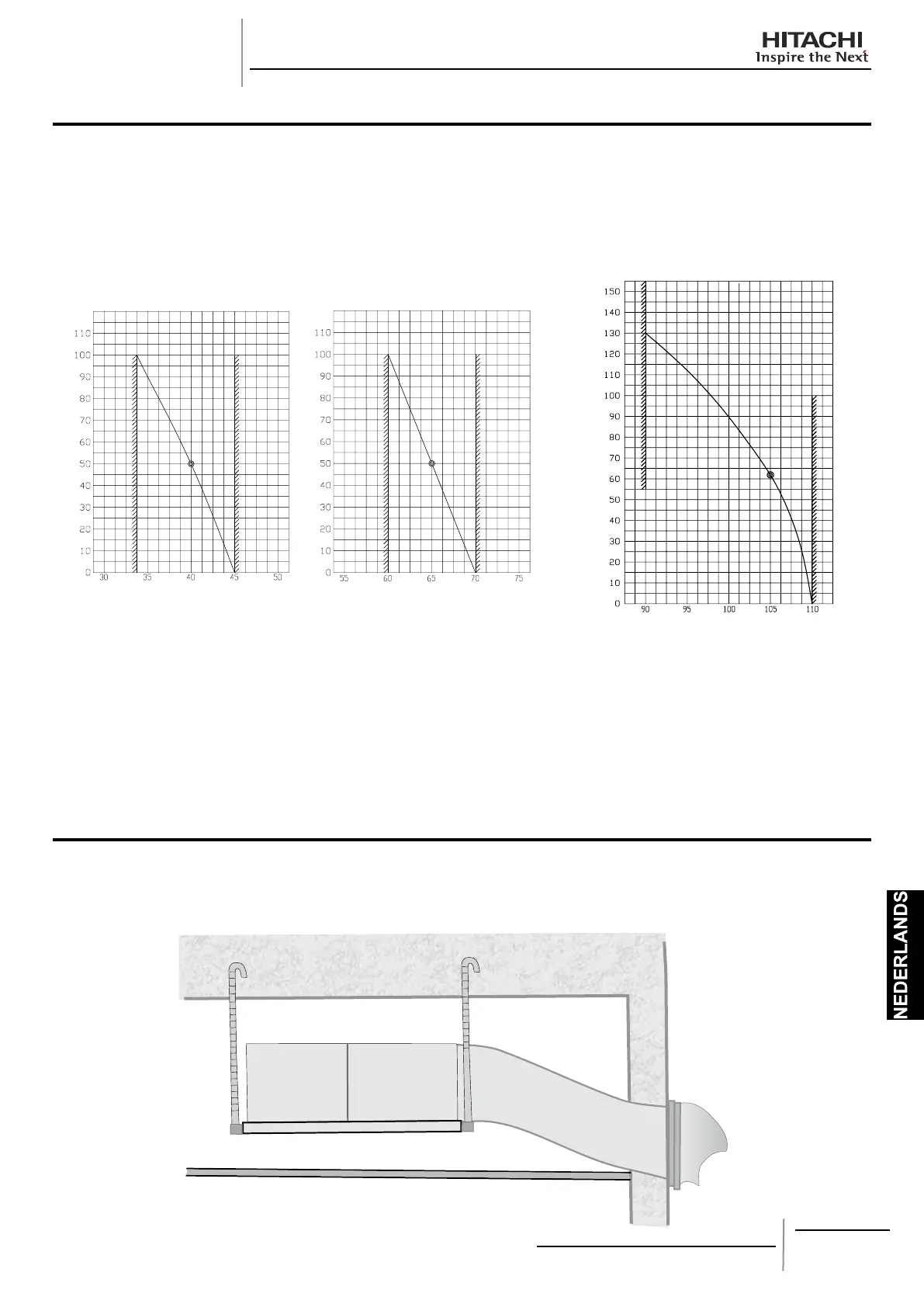

10.2. PRESTATIECURVE VAN DE VENTILATOR
RASC-units kunnen worden geïnstalleerd met behulp van leidingen bij de luchtinlaat en de luchtuitlaat..
Raadpleeg de prestatiecurve van de ventilator om te controleren of het luchtvolume binnen het bedrijfsbereik valt.
Er wordt aangenomen dat de unit wordt geïnstalleerd met leidingen voor toevoer- en retourlucht. Met behulp van de onderstaande
prestatiecurve van de ventilator kunt u bepalen welke leidingen geschikt zijn.
RASC-3HVRNE RASC-5HVRNE RASC-10HRNE
Externe statische druk (Pa)
Externe statische druk (Pa)
Externe statische druk (Pa)
Luchtdoorvoer (m3/min)
”●“ Nominaal punt
Luchtdoorvoer (m3/min)
”●“ Nominaal punt
Luchtdoorvoer (m3/min)
”●“ Nominaal punt
OPMERKING:
Wanneer u een leiding ontwerpt, moet u controleren of het luchtvolume binnen het bedrijfsbereik valt dat is aangegeven in -
'Prestatiecurve van de ventilator'.
Als het luchtvolume is ingesteld op een waarde buiten het bedrijfsbereik, kan water overlopen (op het plafond of de vloer -
vallen), meer geluid ontstaan, de motor van de ventilator beschadigd raken (hoge temperatuur) of onvoldoende koel-/
verwarmingscapaciteit optreden.
Ontwerp daarom de juiste leidingen en selecteer de juiste ventilatorsnelheid om ervoor te zorgen dat de unit werkt binnen het -
geaccepteerde geselecteerde bedrijfsbereik.
10.3. LEIDINGAANSLUITING
Installeer de leiding naar beneden gericht om te voorkomen dat regenwater de unit binnendringt. Gebruik ook isolatie voor de leiding
en aansluiting om dauwvorming te voorkomen.
1/50 of meer
