252
PMML0140A rev.1 - 07/2009
KOELMIDDELLEIDINGEN
& KOELMIDDEL VULLEN

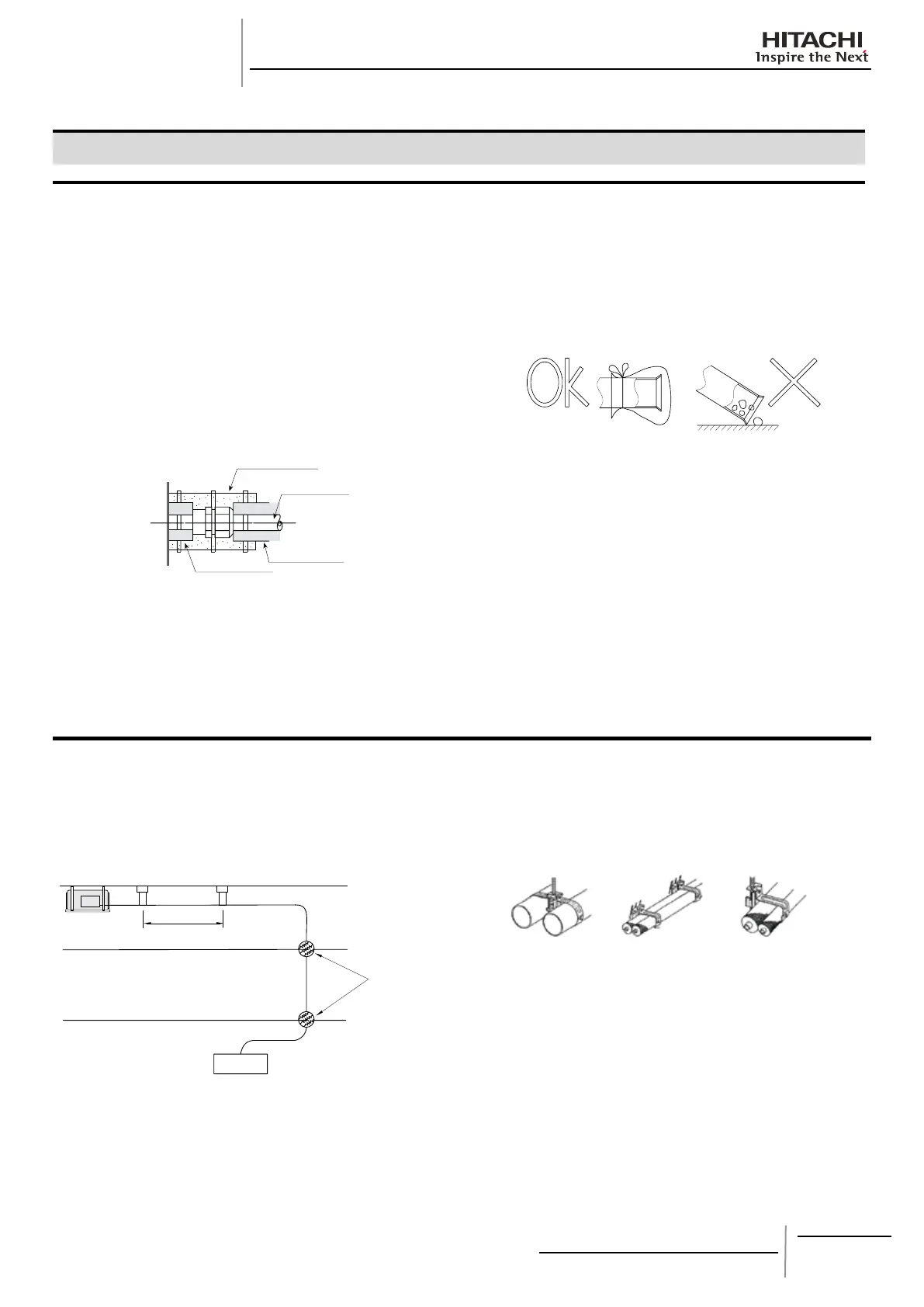

11 KOELMIDDELLEIDINGEN & KOELMIDDEL VULLEN
11.1. LEIDINGMATERIAAL
1. Bereid de koperen leidingen (niet meegeleverd) voor.
2 Kies de afmeting voor de leidingen met de juiste dikte en van
het juiste materiaal dat voldoende druk verdraagt.
3 Kies voor schone koperen leidingen. Controleer of er geen
stof of vocht in zit. Blaas de binnenkant van de leidingen
schoon met zuurstofvrije stikstof om eventueel stof en ander
vreemd materiaal te verwijderen voordat u de leidingen op
elkaar aansluit.
4 Dicht de opening tussen het uitdrijfgat en de
koelmiddelleidingen af met isolatiemateriaal zoals in de
volgende afbeelding, nadat u de koelmiddelleiding heeft
aangesloten:
OPMERKING:
Een systeem zonder vocht of vervuiling door olie levert -
optimale prestaties en een optimale levensduur vergeleken
met een minder goed voorbereid systeem. Zorg er vooral
goed voor dat alle koperen leidingen van binnen schoon en
droog zijn.
Er bevindt zich geen koelmiddel in de cyclus van de -
binnenunit.
LET OP
Plaats een kapje op het uiteinde van de leiding wanneer u -
de leiding via een gat moet plaatsen.
Leg de leidingen niet op de vloer zonder dat u een -
eindstop of kleefband over de uiteinden van de leiding
hebt aangebracht.
Als u de leidingen niet binnen een dag kunt installeren, -
maar daar langer voor nodig heeft, soldeert u de uiteinden
van de leiding dicht en vult u de leiding met zuurstofvrije
stikstof via een Schrader-ventiel om te voorkomen dat de
binnenkant van de leiding vochtig of vuil wordt.
Gebruik geen isolatiemateriaal dat NH3 bevat, omdat dit -
het koper van de leiding kan beschadigen waardoor dit
later kan gaan lekken.
Zorg ervoor dat de koelgasleiding en vloeistoeiding -
tussen de binnen- en RASC-unit volledig zijn geïsoleerd
Als deze leidingen niet zijn geïsoleerd, kan zich dauw -
vormen op het leidingoppervlak.
11.2. KOELMIDDELLEIDINGEN OPHANGEN
Hang de koelmiddelleidingen op aan veilige punten en voorkom
dat de koelmiddelleidingen contact maken met minder sterke
delen van het gebouw, zoals muren, plafonds, enzovoort.
(Bij contact kunnen door trillingen van de leidingen afwijkende
geluiden ontstaan. Let vooral op bij korte leidingen.
1~15m
Binnenunit
Behandeling
brandwerend
gedeelte
Zet de koelmiddelleidingen niet rechtstreeks vast met metalen
montagemateriaal (de koelmiddelleiding kan namelijk uitzetten
en krimpen).
Hierna ziet u enkele voorbeelden van ophangmethoden.
Voor ophangen
van zwaar
materiaal
Voor leidingen
tegen de muur
Voor directe
installatie
Isolatiemateriaal
Niet meegeleverde
koelmiddelleiding
Isolatiemateriaal
Isolatiemateriaal
Unit-zijde
