HMS M0701 - Page 26

25
MONTÁŽ

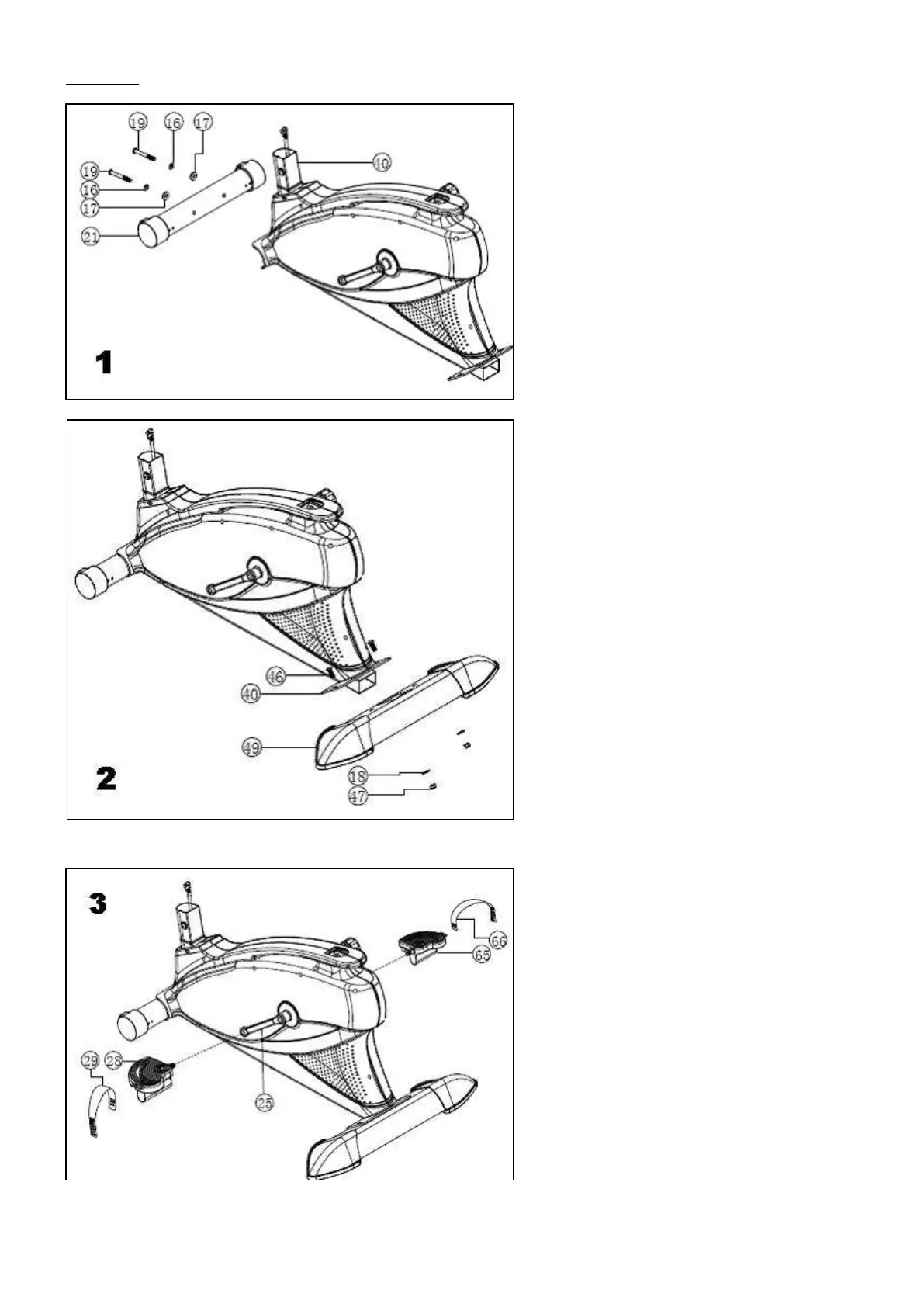

ń. Pipevnní pedního stabilizátoru
(obr.1)
Spojte pední stabilizátor ĚŇ1ě se
zakivenou částí nacházející se na pední
části hlavního rámu Ě40ě, pomocí šroub
MŘ Ě1řě, pružinových podložek MŘ Ě16ě a
pružinových podložek MŘ Ě17ě.
2. Pipevnní zadního stabilizátoru
(obr.2)
Spojte zadní stabilizátor Ě4řě se zakivenou
částí nacházející se na zadní části hlavního
rámu Ě40ě, pomocí nosných šroub MŘ
Ě46ě, podložek Ě1Řě a nylonových matek
(47).
3. Pipevnní pedál Ěobr.3ě
1. Pipnte pásek pedálu ĚŇ6, 66ě dle
obrázku ňů – 3D.
Ň. Pišroubujte levý pedál ĚŇŘě do levého
ramene proti smru pohybu hod.ručiček.
ň. Pišroubujte pravý pedál Ě65ě k pravému
rameni Ě64ě ve smru pohybu hod.ručiček.
