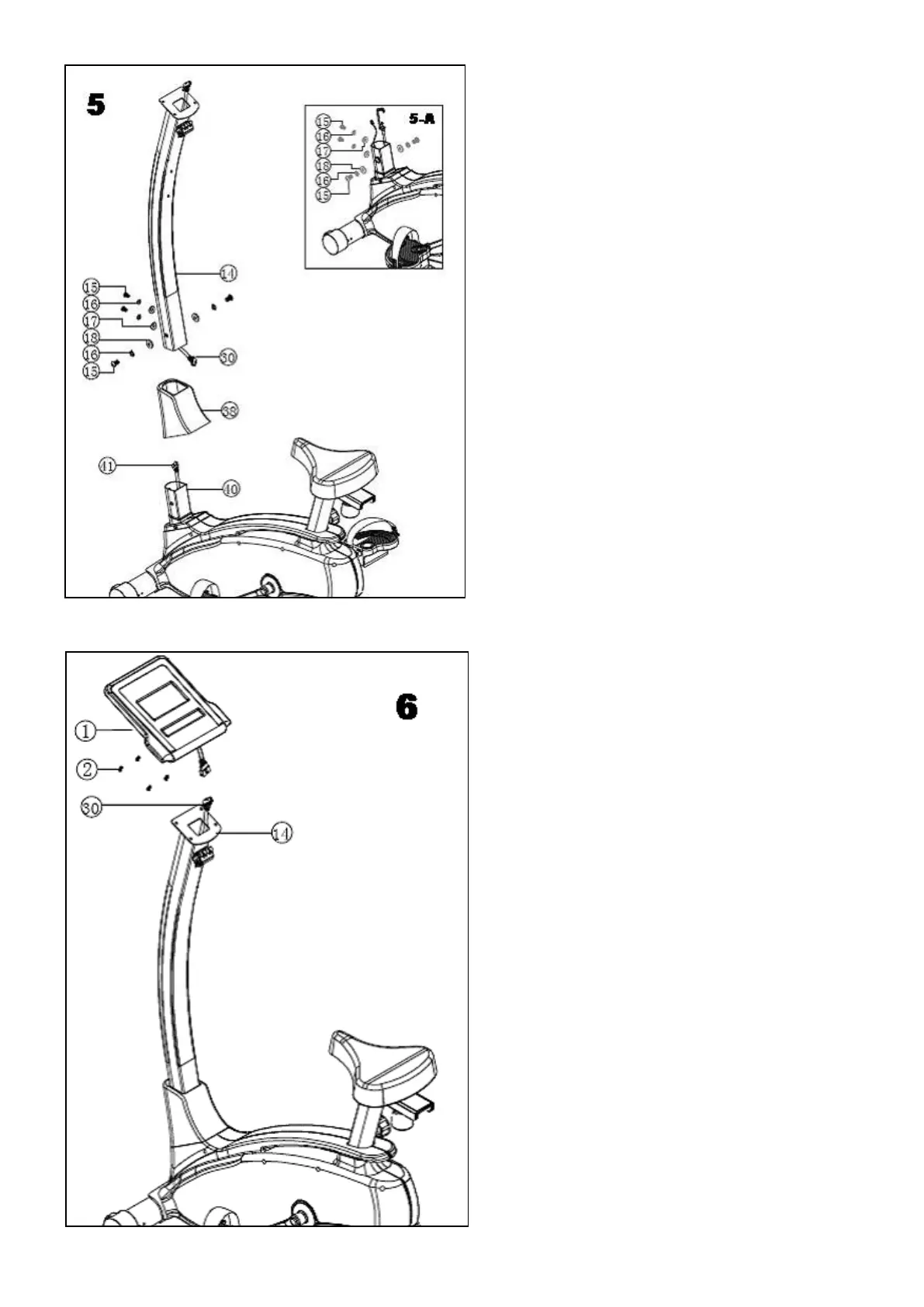

5. Pipevnní sloupu počítače Ěobr.5ě
1. Odstrate 4 šrouby MŘ Ě15ě, 4 pružinové
podložky MŘ Ě16ě, Ň pružinové podložky MŘ Ě17ě
a dv podložky Ě1Řě Ěobr. 5ůě
Ň. Nasate kryt sloupu počítače (38) na sloup
počítače Ě14ě, pesute ji nahoru pro usnadnní
montáže.
ň. Dejte sloup počítače Ě14ě k hlavnímu rámu
Ě40ě, spojte horní pevod čidla Ěň0ě s dolním
pevodem čidla Ě41ě.
4. Nasate sloup počítače Ě14ě na hlavní rám Ě40ě
a vše dotáhnte pomocí díve odstranných
šroub a podložek.
5. Nasate kryt sloupu počítače.
6. Pipevnní počítače Ěobr.6ě
1. Odstrate šrouby ĚŇě nacházející se na zadní
části počítače Ě1ě
Ň. Spojte horní pevod čidla Ěň0ě nacházející se v
sloupu počítače s pevodem čidla nacházejícím
se v zadní části počítače.
ň. Pipevnte počítač Ě1ě ke vzpe sloupu ídítek
Ě14ě pomocí díve odstranných šroub ĚŇě.
