5

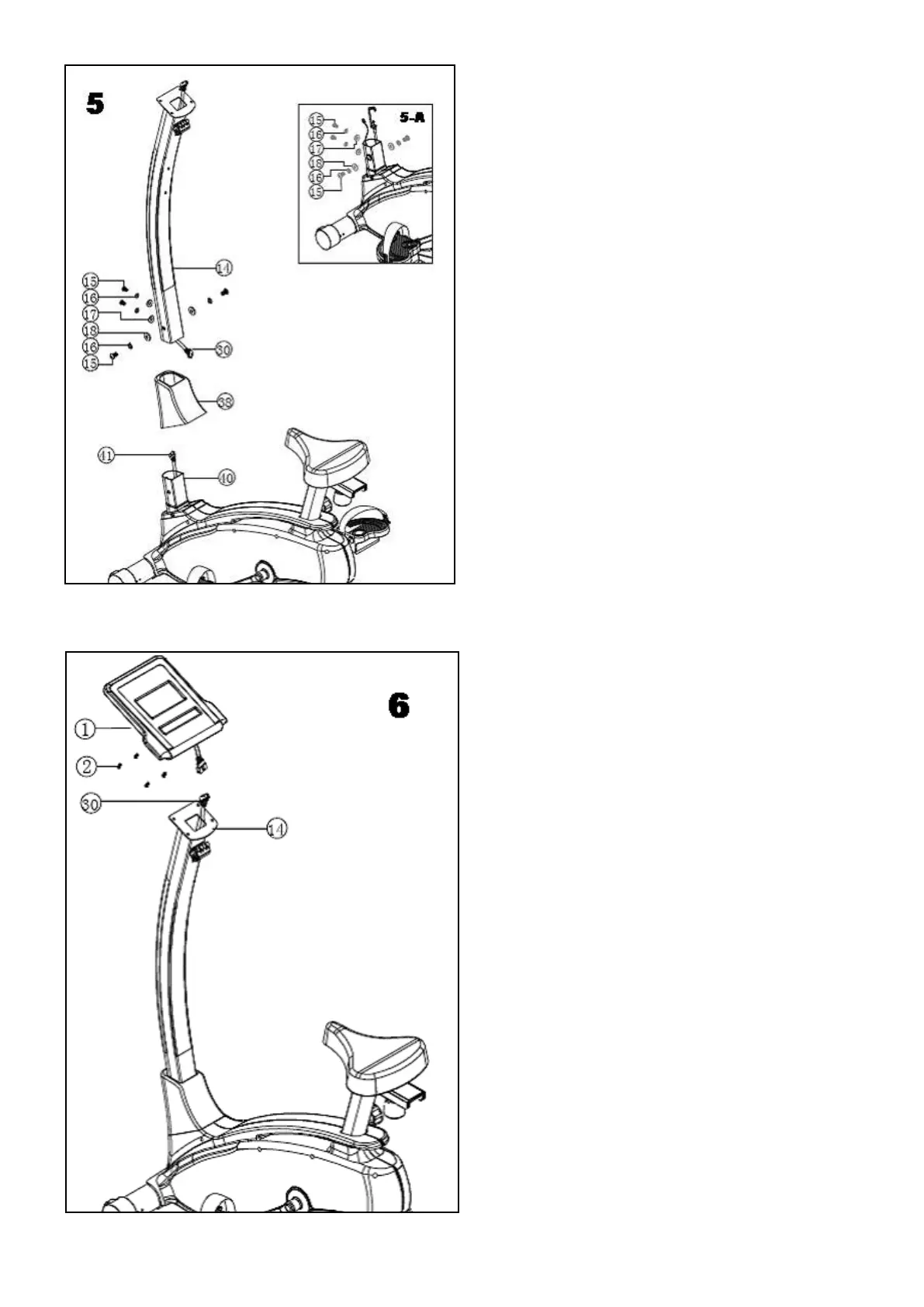

5. Monta słupa komputera (rys.5)
1. Usu 4 ruby MŘ Ě15ě, 4 podkładki sprynowe
MŘ Ě16ě, Ň podkładki sprynowe MŘ Ě17ě i dwie
podkładki (18) (rys 5A)
Ň. Nałó osłon słupa komputera ĚňŘě na słup
komputera Ě14ě, przesu j w gór by ułatwić
monta.
ň. Zbli słup komputera Ě14ě do ramy głównej Ě40ě,
połcz górny przewód czujnika Ěň0ě z dolnym
przewodem czujnika (41).
4. Nasu słup komputera Ě14ě na ram główn Ě40ě
i przykrć uywajc uprzednio usunitych rub i
podkładek.
5. Nałó osłon słupa komputera.
6. Zablokuj łczenie
6. Monta komputera (rys.6)
1. Usu ruby ĚŇě znajdujce si z tyłu komputera
(1)
2. Połcz górny przewód czujnika Ěň0ě znajdujcy
si w słupie komputera z przewodem czujnika
znajdujcym si z tyłu komputera.
ň. Przymocuj komputer Ě1ě do wspornika słupa
kierownicy Ě14ě uywajc uprzednio usunitych
rub ĚŇě.
