Die elektronischen Bauteile auf der Platine sind weitestgehend abgeschirmt. Die
Kabel sind mit einem Ferrit-Kern ausgestattet, um Störungen der RC-Anlage auszu-
schließen.
Der Anschluss des Digital BEC
WICHTIGER HINWEIS: Der digitale Spannungsregler erzeugt ein elektroma-
gnetisches Feld. Montieren Sie den Spannungsregler mindestens 5 cm oder
mehr vom Empfänger entfernt im Modell!

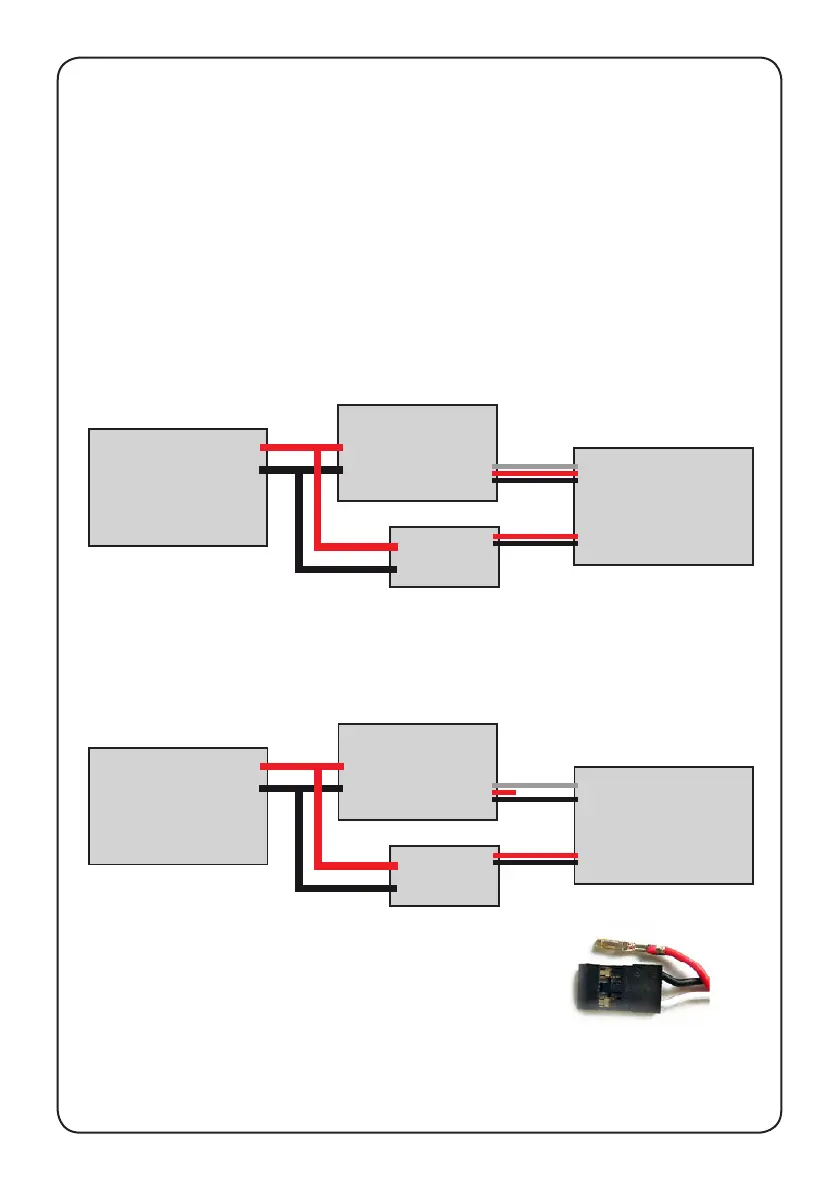

Elektronischer Regler OHNE BEC-Funktion
In diesem Fall erfolgt der Anschluss wie in dem nachfolgenden Diagramm darge-
stellt. Der digitale Spannungsregler wird mit dem Antriebsakku verbunden. Der
Servostecker wird in einen freien Kanal des Empfängers gesteckt.
Elektronischer Regler MIT BEC-Funktion
In diesem Fall muss zunächst die BEC-Funktion des Reglers deaktiviert werden!
Dies kann entweder über die Software im Regler erfolgen oder es wird der ROTE
DRAHT des Empfängeranschlusskabels des Reglers unterbrochen.
Unser Tip: Ziehen Sie einfach den Anschluss des
roten Drahtes aus dem Stecker und isolieren Sie
den Metallkontakt mit Schrumpfschlauch.
Empfänger
Akku
Regler
Digi-Voltage-
Control
-
+
Empfänger
Akku
Regler
Digi-Voltage-
Control
-
+
Hype • Nikolaus-Otto-Str. 4 • D-24568 Kaltenkirchen
Helpdesk: 04191-932678 • helpdesk@hype-rc.de • www.hype-rc.de
