CAUTIONS
感谢您购买HOBBYWING产品！为避免使用中遇到任何
使用问题，请认真阅读此说明书；另外请注意此产品的
使用条件及技术参数。
ATTENTION
CAUTIONS
01
产品简介
02
产品规格
03
产品适用范围
04
产品功能说明
05
使用方法说明
06
LED指示灯说明
07
恢复出厂设置

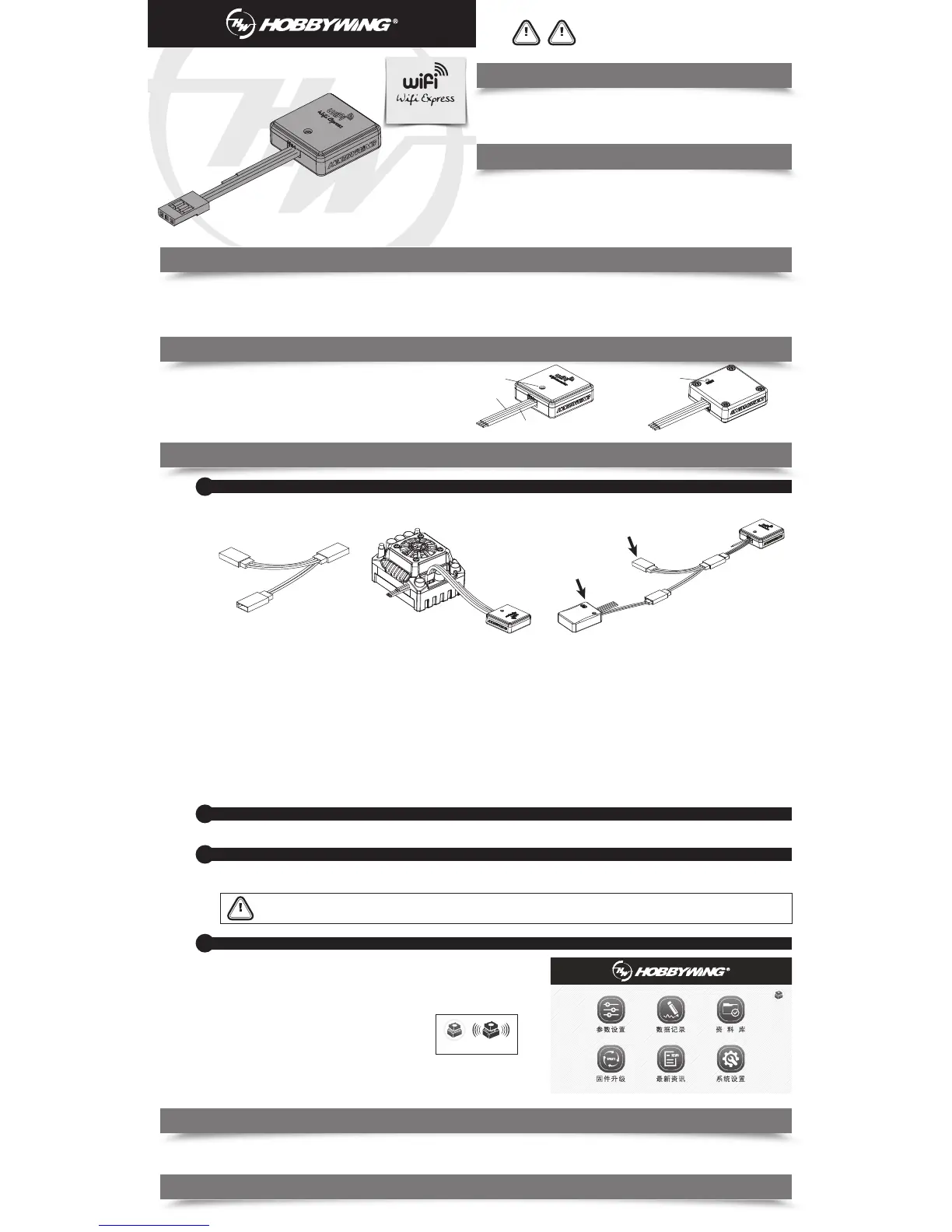

USER MANUAL
1）白红黑排线：用于插入电调的参数编程口。
2）灰色天线：用于为了增强WiFi Express的信号
3）LED指示灯：WiFi Express 工作状态指示。
4）RESET按键：用于将WiFi模块的参数恢复为出厂默认设置。
该模块适用于好盈科技有限公司生产的以下产品：
· XERUN（速龙）、EZRUN（一狼）系列车用无刷电调；
· PLATINUM（铂金）系列空模无刷电调；
· 可支持多功能LCD编程盒的其他电调。
电调与WiFi Express连接
1
因各电调参数编程接口不同，电调与WiFi Express的连接方法也不同，请查看电调说明书对参数编程口的详细说明，再使用相应的接法即可，连接方法有
以下几种。另有些电调连接时需用到包装盒内的特制的Y线（如图一所示：Y线为3个母头，非2母1公）。
1、电调编程线与油门线复用：
1.1 若电调有BEC输出：需通过Y线连接，即电调油门线、WiFi模块插头分别插入Y线的A、B接口，如图三所示。
1.2 若电调无BEC输出（即OPTO 类型的电调）：需通过Y线连接，即电调油门线、WiFi模块插头分别插入Y线的A、B接口；此外，还须用额外的
UBEC给WiFi模块供电，电池插入Y线的C接口，如图三所示。
2、电调编程口与风扇接口共用：
把风扇线拨出，然后把WiFi Express线上的JR插头插入电调的风扇接口即可，如图二所示。
3、电调具有独立的编程线：
3.1 若电调编程线有电压（5-12.6V）输出：需通过Y线连接，即电调编程线、WiFi模块插头分别插入Y线的A、B接口，如图三所示。
3.2 若电调编程线无电压输出：需通过Y线连接，即电调编程线、WiFi模块插头分别插入Y线的A、B接口；此外，还须用额外的UBEC给WiFi模块供电，
电池插入Y线的C接口，如图三所示。
4、电调具有独立的编程口：
WiFi模块直接插入编程口即可，如图二所示。
备注：以上所述额外的UBEC，也可以用电池（5-12.6V）给代替！
开启WiFi Express
2
所有连接完成后，将电调接上电池，打开电调开关。WiFi Express上电后，工作指示灯红色恒亮表示其进入工作模式
使用无线智能终端设备连接WiFi Express
3
1）进入智能终端设备的WLAN搜寻功能；
2）找到SSID（WiFi设备名称）HW-WIFILINK，然后输入初始密码“12345678”后连接；
WiFi Express 第一次连接成功后，请务必更改SSID名称，因出厂时所有WiFi Express的SSID及密码皆为一样，多个WiFi Express开启时，
会遭成连接不成功，或连接错误的WiFi Express.
LED常亮：表示WiFi Express上电成功，模块工作正常；
LED闪烁：表示WiFi Express此时正在连接或是数据通讯中。
使用尖细物（镊子、牙签等）长按此按键15秒左右，即可清除WiFi Express中的用户密码等相关设置，恢复出厂默认设置。
RESET按键
灰色天线
LED指示灯
白红黑排线
A B
C
使用Hobbywing WiFi Link APP对电调及WiFi Express进行相关操作
4
1、WiFi连接状态指示：
若智能终端设备与电调连接正常，APP界面右上角的
电调图标为动态的黑色，否则为灰色，如图所示。
2、WiFi Express SSID（WiFi名称）及密码修改：
· 点击“系统设置”图标，进入设置页面；
· 点击“WiFi模块设置”，进入WiFi设置页面，输入新名称、新密码后点击确定即可。
· 智能终端设备连上WiFi Express后，打开智能终端设备的Hobbywing WiFi
Link APP应用程序，显示图界面；
· WiFi Link APP可以对电调进行参数设置、固件升级等操作（具体详情请查看
Hobbywing WiFi Link APP软件说明书）
接电调编程线
图一 图二 图三
WiFi Express模块使用WiFi通信技术，实现手机或平板电脑等设备和电调
的通信连接，随后客户即可用手机等设备上的Hobbywing WiFi Link
APP程序实现对电调的参数设定、固件升级、运行数据监测等功能。
· 工作电压：5-12.6V
· WiFi协议：IEEE802.11 b/g/n
· WiFi信号有效距离：0-10m (空旷地带)
· 尺寸：25.7x25.7x8.8mm (长x宽x高);
· 重量：11.3g。
仅下方1.2、3.2情况时，
要接此UBEC。
UBEC
未连接 已连接
