PT
BARBECUE ELÉTRICO 2 EM 1

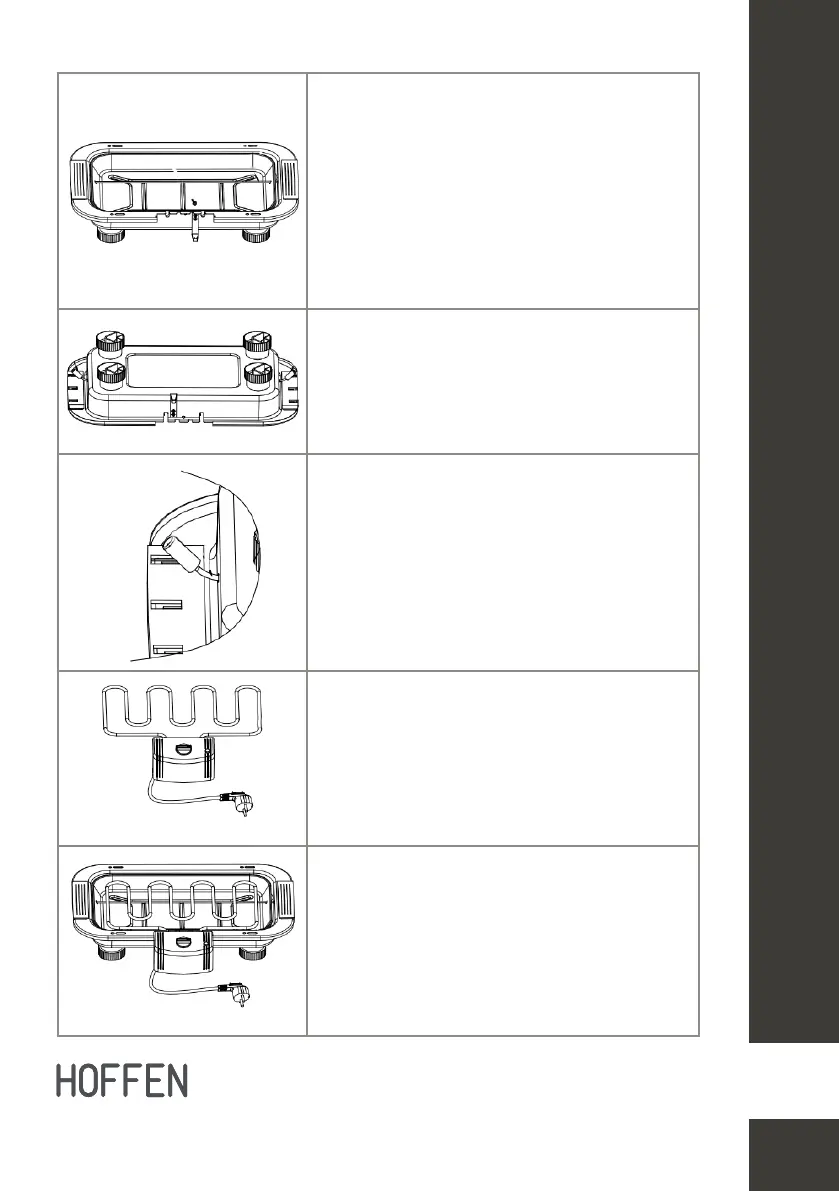

Monte o tabuleiro em zinco (D) no tabuleiro
superior (A) encaixando-o no parafuso
existente no tabuleiro (A) e xe ambas as
partes com a porca (M) fornecida com o
aparelho.
Encaixe também a barra metálica (C) nos
furos laterais do tabuleiro em zinco (D) e do
tabuleiro superior (A) conforme indicado na
gura ao lado.
Volte o conjunto dos 2 tabuleiros (A e
D) ao contrário e proceda à montagem
das buchas em borracha (N) em ambas
as extremidades da barra metálica (C)
conforme indicado na gura ao aldo.
Na gura ao lado pode ver em pormenor
o encaixe das buchas em borracha (N) na
extremidade da barra metálica (C).
Após as buchas (N) estarem montadas,
volte novamente todo o conjunto para a
posição correta.
Encaixe o conjunto do painel de controlo,
elemento de aquecimento (resistência)
e cabo de alimentação (B) sobre os 2
tabuleiros (A e D) já montados.
Após a colocação do painel de controlo,
elemento de aquecimento (resistência) e
cabo de alimentação (B) o aparelho deve
car conforme indicado na gura ao lado.
