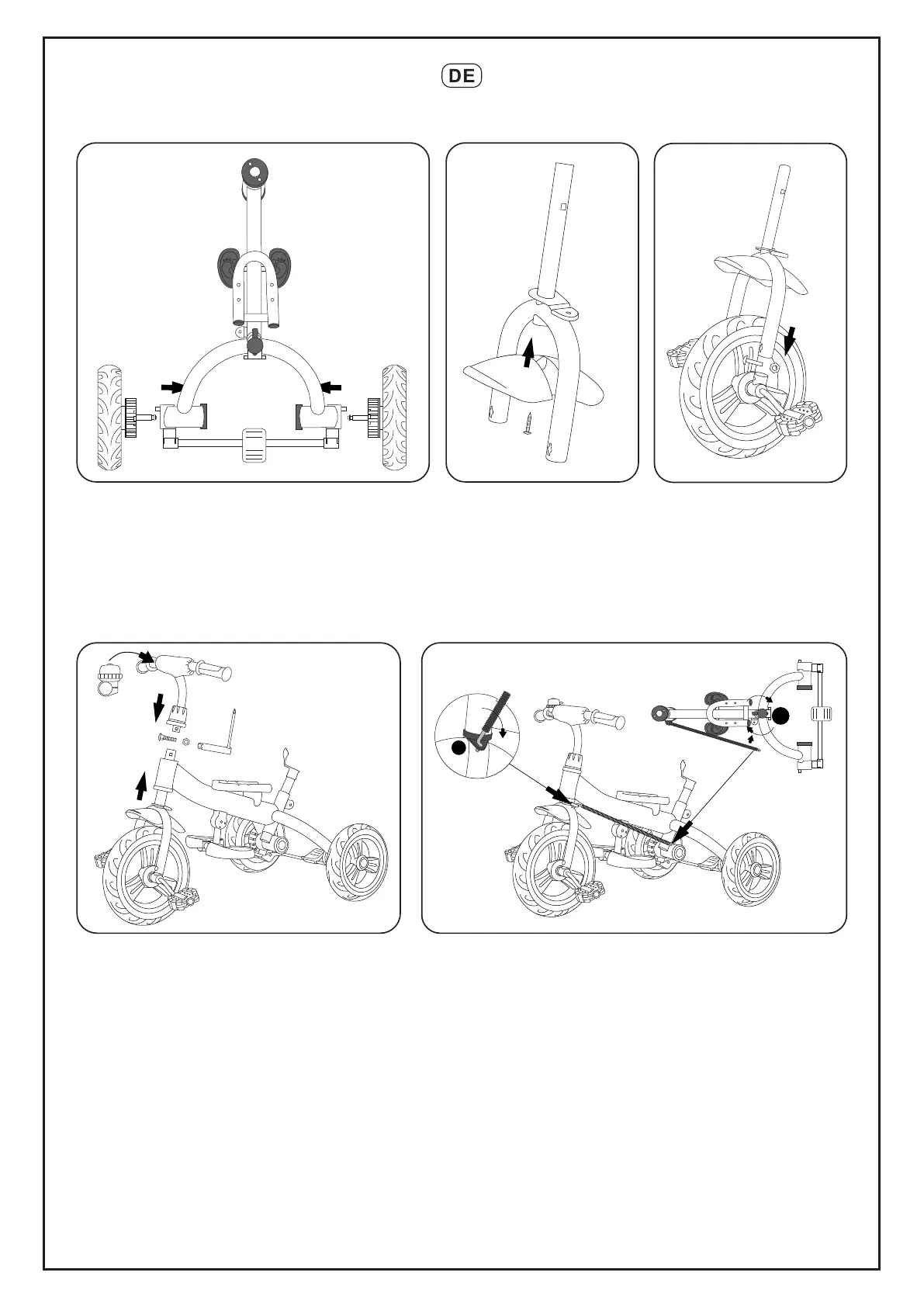

Aufstellung
1. Wie in der Abbildung gezeigt:
- Setzen Sie das Hinterrad in den
Hauptrahmen ein. Vorsichtig klopfen, bis ein
Klickgeräusch zu hören ist.
2. Wie in der Abbildung
gezeigt:
- Schrauben Sie das
Schutzblech an der
Vordergabel ein (Halb-
mondnut nach vorne).
3. Wie in der Abbildung
gezeigt:
- Führen Sie das Vorder-
rad in die Vorderradgabel
ein und ziehen Sie die
Schraube und die Mutter
fest.
4. Wie in der Abbildung gezeigt:
- Setzen Sie das Vorderrad in den
Hauptrahmen ein.
- Setzen Sie die Kappe der Lenker-
schraube in das vertikale Lenkerrohr ein
- Setzen Sie das vertikale Lenkerrohr in
das Gabelrohr ein und richten Sie dabei
die Schraubenlöcher aus.
- Führen Sie die Lenkerschraube durch
das Rohrloch.
- Die Verwendung des Steckschlüssels
zum Festziehen der Schraube.
- Senken Sie die Kappe der Lenker-
schraube ab.
- Installieren Sie die Glocke am Lenker.
5. Wie in der Abbildung gezeigt:
Entfernen Sie den hinteren Teil des Richtungsreglers.
Stecken Sie den vorderen Teil des Reglers senkrecht in
das Loch (a) der Vordergabel, halten Sie ihn flach und
achten Sie darauf, dass er gut mit der Vordergabel
verbunden ist. Drehen Sie das Schiebestangenrohr,
passen Sie das Rohrloch (b) an das Loch des hinteren
Richtungsreglers an und befestigen Sie es mit einer
Schraube.
a
b
Drehen Sie die Schubstange und
passen Sie sie auf das Loch (b)
an.
Stecken Sie in das Loch (a) ein
und legen Sie die Lenkstange
flach hin.
13
