PCBA
Monitor
ACN
NTC
ACL
Heizgerät 1
Heizgerät 2
HEIZUNG 1
HEIZUNG 2
Stecker
Schalten
Erdung
Temperaturbegrenzer
N
L
1 2
3
(18) Lassen Sie bei der Verwendung des Heizgeräts, um Verbrennungen zu vermeiden,
keine nackte Haut in direkten Kontakt mit dem elektrischen Heizgerät kommen
Die Oberfläche. Achten Sie darauf, wenn Sie sich vor dem Griff bewegen müssen.
(19) Es dürfen sich keine Handtücher, Kleidung, Bettlaken, Bettwäsche, Vorhänge und
andere brennbare Materialien in weniger als 1 Meter vom Heizgerät befinden
Produkte sollten wegen thermischer Verformung oder Verfärbung von Möbeln und anderen
Gegenständen ferngehalten werden.
(20) Es dürfen sich keine Hindernisse oder unstabile hängende Gegenstände innerhalb
von 1 Meter oberhalb des Heizgeräts befinden.
(21) Bei der Verwendung des Heizgeräts, überwachen Sie das Kind, lassen Sie das Kind
nicht das Heizgerät berühren, um unnötige Schäden zu vermeiden.
(22) Wenn Sie das Heizgerät verwenden, öffnen Sie nicht häufig Fenster und Türen, da
dies die Heizwirkung beeinträchtigt.
(23) Verwenden Sie das Heizgerät nicht im Freien.
(24) Bewahren Sie die Produktspezifikation auf und werfen Sie sie nicht weg.

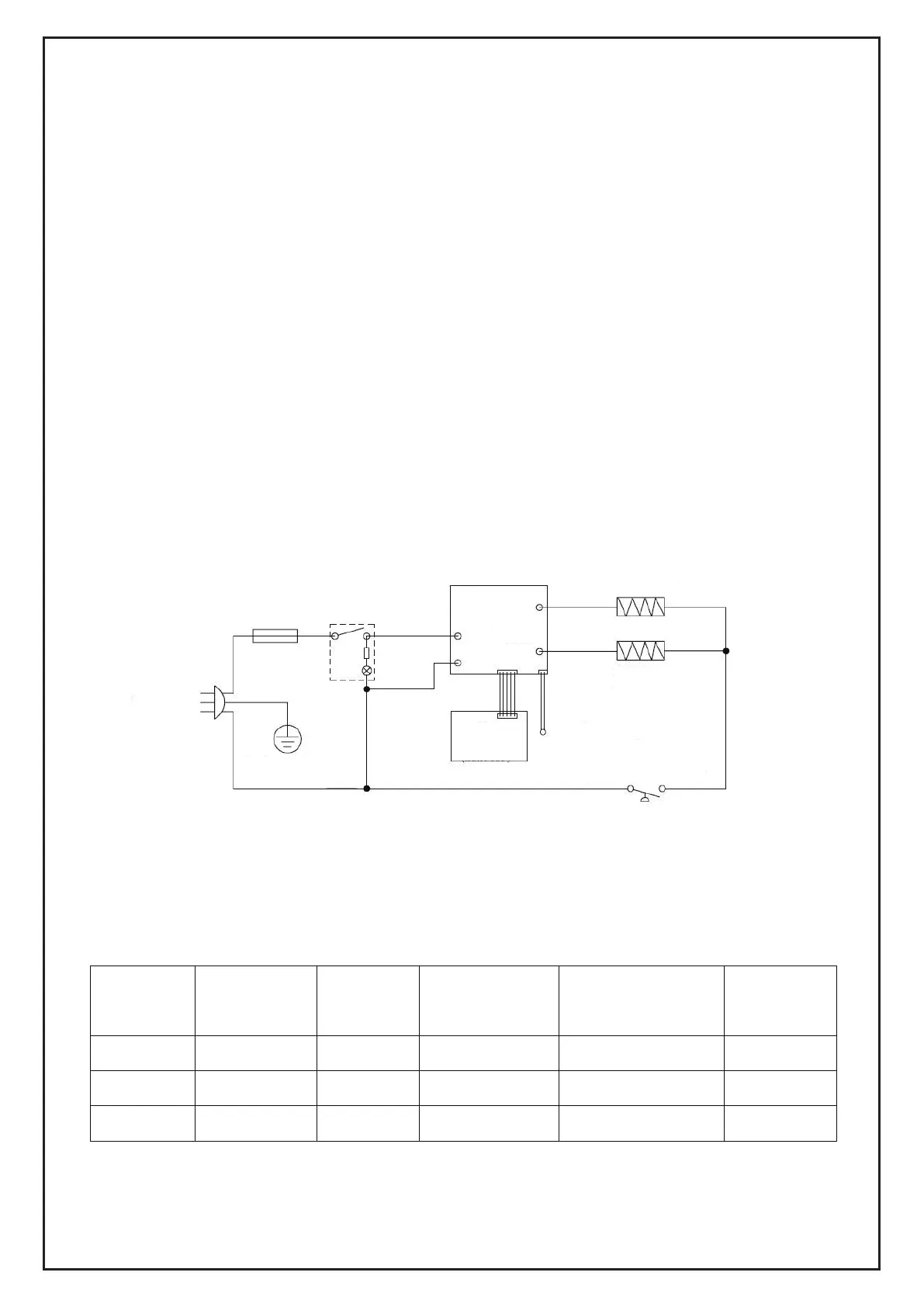

V.Schaltplan
VI.Die wichtigsten technischen Parameter
Thermische
Verbindung
Abbildung 4 Schaltplan
Produktnu
mmer
Anzahl der
Rippen
Nennspa
nnung (V)
Frequenz
(Hz)
Nennleistung(W) Hinweis
HD986-B7 7 230 60 1500(900+600)
HD986-B9 9 230 60 2000(1200+800)
HD986-B11 11 230 60 2500(1000+1500)
