MAILLONS D’ENTRAÎNEMENT

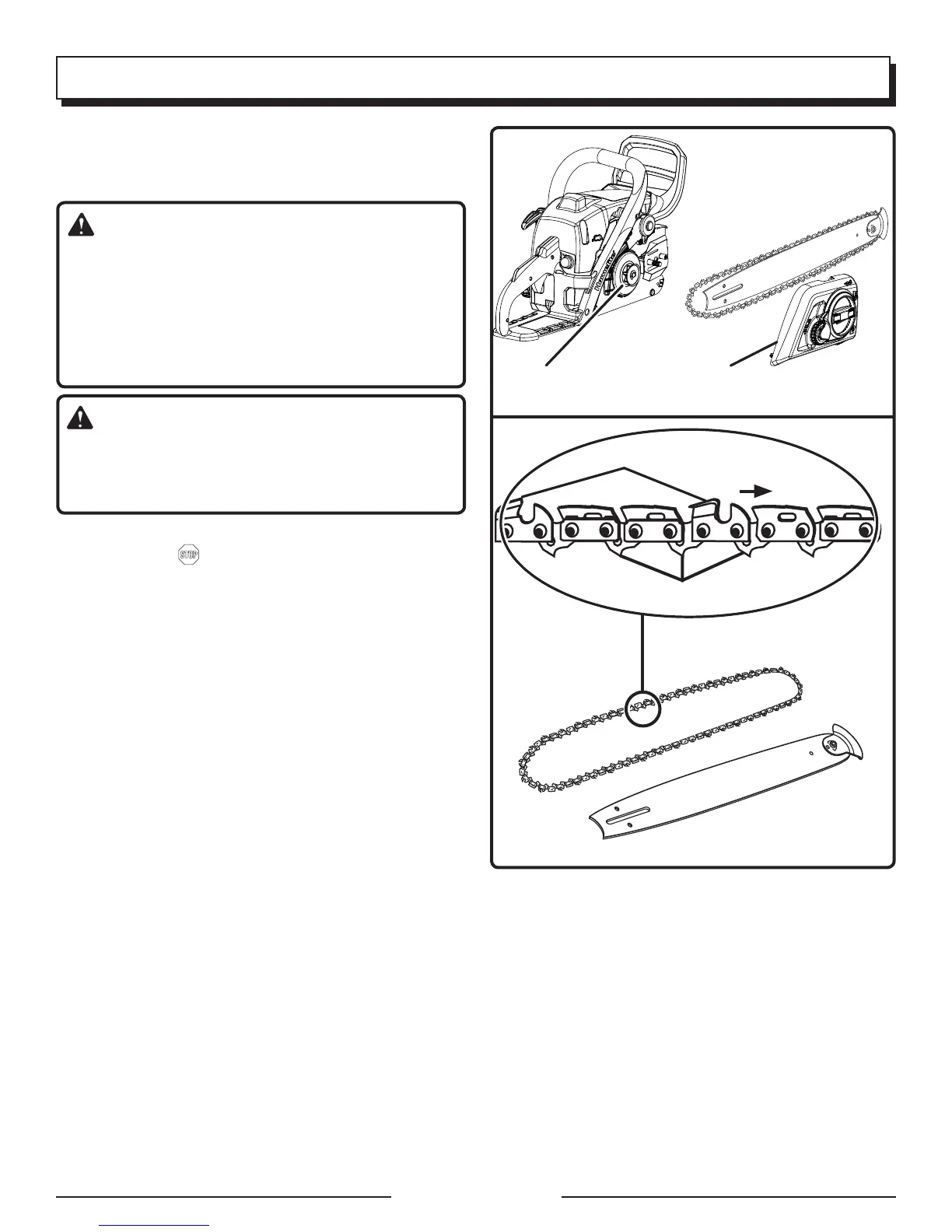

Fig.37
DENTS
ROTATION DE LA
CHAÎNE
ENTRETIEN
REMPLACEMENT DU GUIDE ET DE LA
CHAÎNE
Voir les figures 34 à 43.
DANGER :
Ne jamais mettre le moteur en marche sans que
le guide, la chaîne, le couvercle de l’embrayage
et le tambour d’embrayage soient en place.
Si toutes ces pièces ne sont pas en place,
l’embrayage peut être éjecté ou éclater et
infliger des blessures graves.
AVERTISSEMENT :
Pour éviter des blessures graves, lire et veiller
à bien comprendre toutes les instructions de
sécurité contenues dans cette section.
Toujoursmettrele commutateur en position
D’ARRÊT « » avant de travailler sur la scie.
S’assurerque le freinde chaîne n’est pas
engagé, en tirant le levier de commande /
protection de poignée avant en direction de la
poignée avant, en position de marche.
NOTE : Lors du remplacement du guide et de la
chaîne, toujours utiliser les pièces indiquées à la
section Combinaisons de guide et chaîne, plus
loin dans ce manuel.
Toujoursporterdesgantslorsdelamanipulation
du guide et de la chaîne. Ces pièces sont
affûtéesetpeuventprésenterdesébarbures.
Appuyer sur le bouton de verrouillage du garde-
chaîne et le tourner dans le sens antihoraire jusqu’à
ce qu’il soit possible de retirer le garde-chaîne.
Retirer le guide et la barre de leur support.
Retirer la chaîne usée du guide.
Formeruneboucleaveclanouvellechaîneet
éliminer les entortillements. Les gouges doivent
être orientées dans le sens de rotation de la
chaîne.Si elles sont orientées dans lesens
contraire, retourner la boucle.
Engager les maillons d’entraînement de la
chaîne dans la rainure du guide conformément
à l’illustration.
 Positionner la chaîne de façon à obtenir une
boucle à l’arrière du guide.
COUVERCLE DE
L’EMBRAYAGE
Fig.36
Maintenir lachaîne en place sur le guide et
engager la boucle sur le pignon.
 Ajuster le guide au ras de la surface de montage,
de manière à ce que ses goujons s’engagent
dans la fente longue du guide.
Replacer le couvercle de l’embrayage en
s’assurant que la goupille de réglage se trouvant
à l’intérieur du couvercle s’insère aisément dans
le trou pour la goupille de tension de la chaîne
sur le guide-chaîne, et que les deux goujons du
guide-chaîne sont fixés solidement dans leurs
trous respectifs se trouvant dans le couvercle
de l’embrayage.
PIGNON
