ENTRETIEN
peut cependant être tournée à la main sans se
gripper.
 La chaîne doit être retendue chaque fois que les
plats des maillons d’entraînement pendent au-
dessous de la rainure du guide comme illustré
à la figure 11.
 Pendant l’utilisation normale, la température de
la chaîne augmente. Les maillons d’entraînement
d’une chaîne chaude correctement tendue
pendent d’environ 1,25 mm (0,050 po) hors de la
rainure du guide comme illustré à la figure 12.
NOTE : Les chaînes neuves ont tendance à
s’étirer. Il convient donc de vérifier leur tension
fréquemment et de la corriger selon le besoin.
ATTENTION :
Une chaîne réglée à chaud peut présenter une
tension excessive une fois refroidie. Vérifier la
« tension à froid » avant l’utilisation suivante.

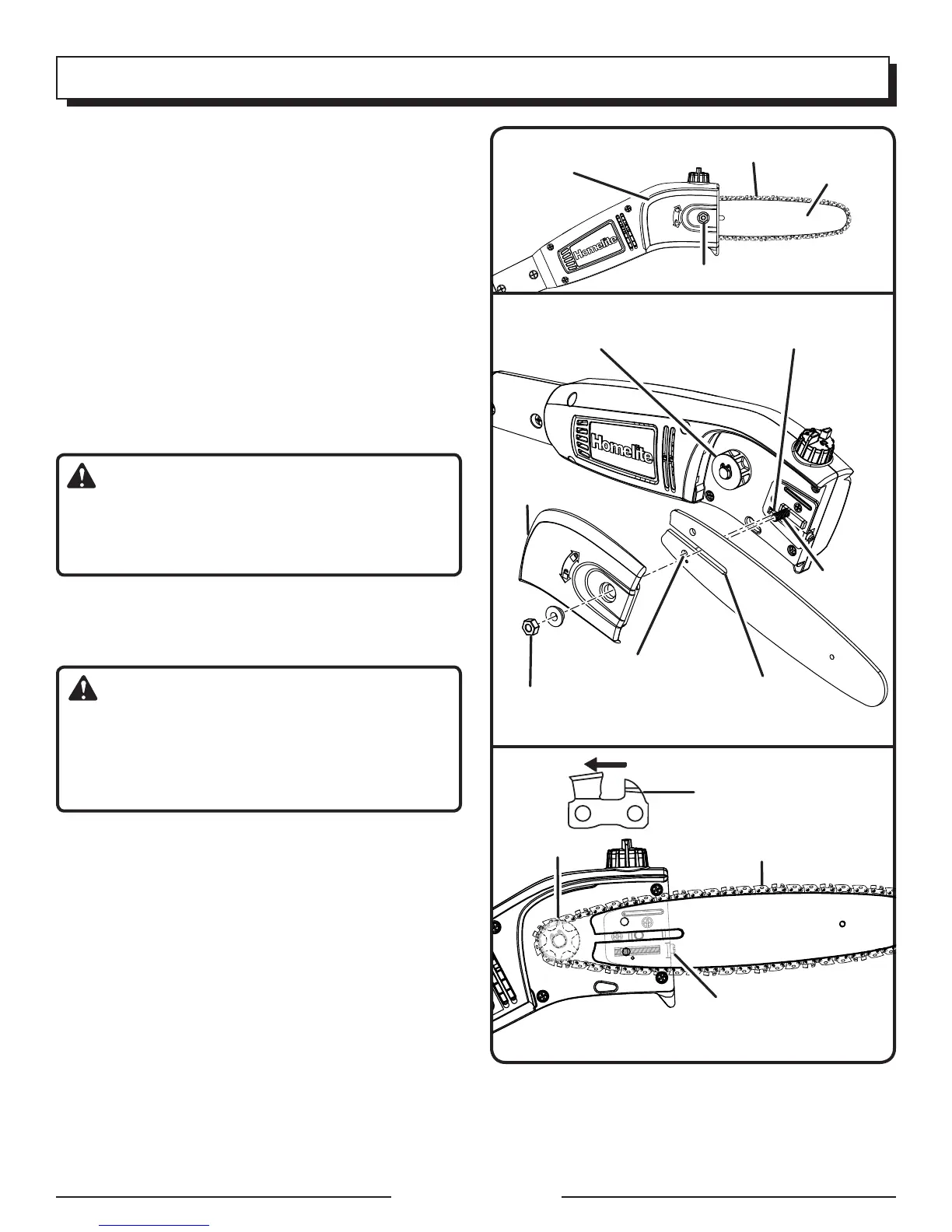

REMPLACEMENT DE LA GUIDE ET
CHAÎNE
Voir les figures 13 à 16.
AVERTISSEMENT :
Pour éviter des risques de blessures, arrêtez le
moteur et déconnectez la fiche de la source de
courant avant de remplacer le guide, la chaîne
ou d’effectuer un entretien.
 Retirer l’écrou du guide (7/16 po) et le couvercle
du carter d’engrenages.
 Le guide comporte une fente qui s’engage sur
le goujon. Le guide comporte également un trou
qui s’engage sur l’axe de tension de la chaîne.
 Placer la barre sur le goujon, de façon à ce que
l’axe de tension de la chaîne soit inséré dans
son trou.
 Engager la chaîne sur le pignon et dans la
rainure du guide. Les dents du haut du guide
doivent être orientées vers l’avant, dans le sens
de rotation de la chaîne.
 Remettre le couvercle du carter d’engrenages et
l’écrou du guide en place. Serrer l’écrou du guide
à la main seulement. Le mouvement du guide
est nécessaire pour le réglage de la tension.
BARRE
CARTER
D’ENGRENAGES
ÉCROU DU GUIDE
CHAÎNE
CARTER
D’ENGRENAGES
AXE DE TENSION
DE CHAÎNE
ÉCROU
DU GUIDE
FENTE
DU GOUJON
DE GUIDE
GOUJON
DE
GUIDE
TROU D’AXE
DE TENSION DE
CHAÎNE
BARRE
PIGNON
Fig. 13
Fig. 14
VIS DE
TENSION DE
CHAÎNE
ROTATION DE LA
CHAÎNE
CHAÎNE
PIGNON
Fig. 15
 Éliminer complètement le mou de la chaîne en
tournant la vis de réglage de tension vers la
droite jusqu’à ce que la chaîne soit bien ajustée
dans la rainure du guide.
