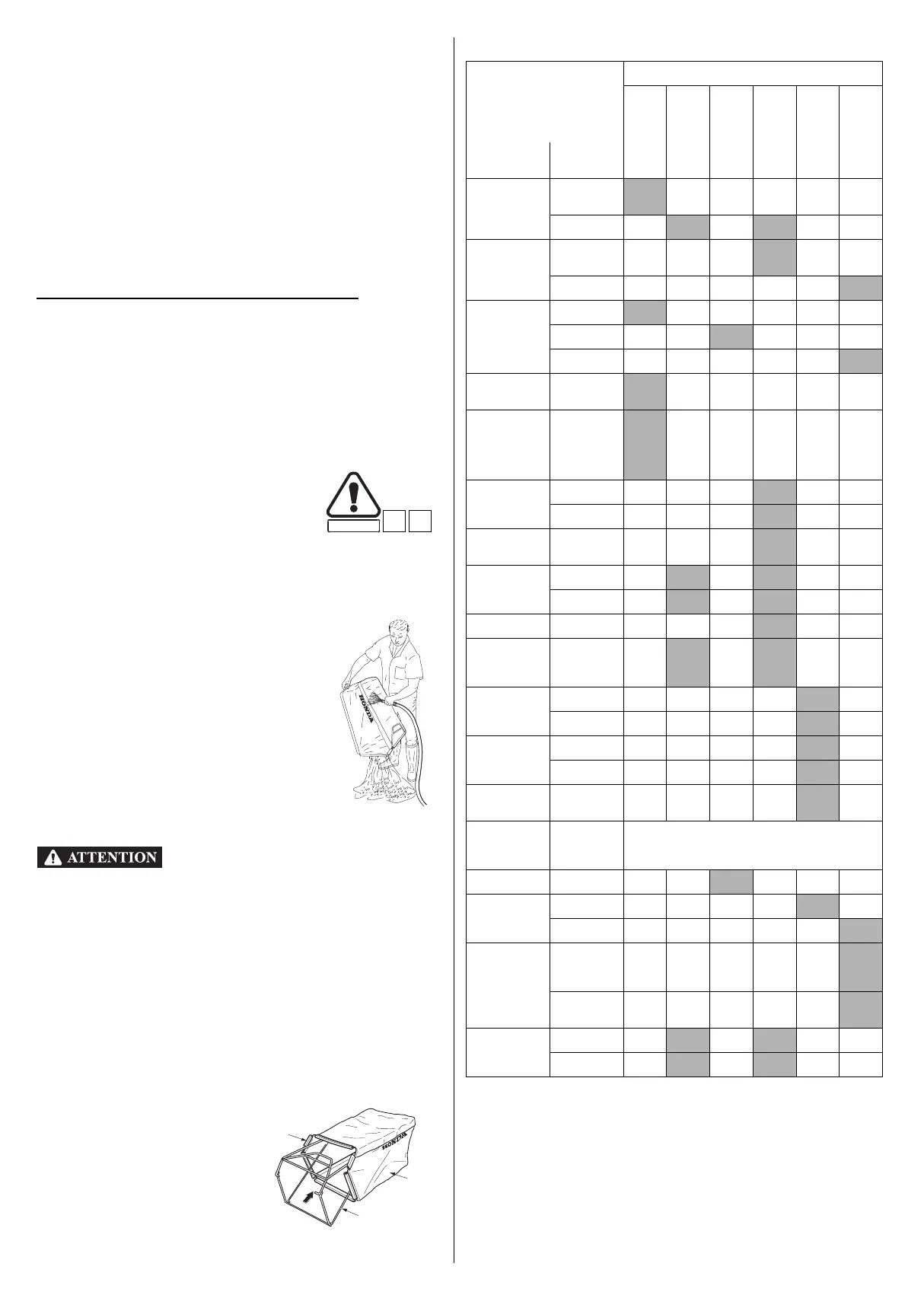

12 FR
• Vue de dessous, l'organe de coupe tourne dans le sens inverse
des aiguilles d'une montre. Lors du remontage, placer l'organe de
coupe de manière que ses bords tranchants soient face à la
direction de rotation (référence gravée tournée contre le support de
l'organe de coupe).
• Les vis de l'organe de coupe sont spécialement conçues pour cet
usage. Ne pas en utiliser d'autres.
4. Resserrer les vis de l'organe de coupe avec une clé
dynamométrique. Utiliser un bloc de bois pour empêcher
l'organe de coupe de tourner lors du resserrage des vis.
Couple de serrage des vis de l'organe de coupe :
49 à 59 N.m
• En l’absence d’équipement d’affûtage ou de clé dynamométrique
[5], demander à un concessionnaire Honda agréé de serrer les
boulons de l'organe de coupe avant d'utiliser la tondeuse.
• Des vis d'organe de coupe trop ou trop peu serrées peuvent se
briser ou se dévisser.
NETTOYAGE ET
REMPLACEMENT DU BAC DE
RAMASSAGE
NETTOYAGE DE LA HOUSSE DU BAC DE
RAMASSAGE
• Un lavage au jet de vapeur ou à haute
pression peut endommager la housse du bac
de ramassage.
• Des mailles obstruées empêchent l'herbe de
pénétrer dans la housse du bac de
ramassage.
• Pour nettoyer la housse du bac de
ramassage, il est recommandé d'utiliser un
jet d'eau dirigé de l'extérieur vers l'intérieur
de la housse. La housse du bac de
ramassage doit être parfaitement sèche
avant de la réutiliser. Si la housse du bac de
ramassage est mouillée, elle se colmate très
rapidement.
Des objets frappés par l'organe de coupe peuvent traverser un
bac de ramassage déchiré ou endommagé. Des objets projetés
par l'organe de coupe peuvent provoquer de graves blessures.
Remplacer sans faute un bac de ramassage déchiré ou
endommagé.
REMPLACEMENT DE LA HOUSSE DU BAC DE RAMASSAGE
Même dans des conditions normales d'utilisation, la housse du bac
de ramassage finit par s'user. Il convient donc de vérifier
régulièrement si la housse n'est pas effilochée ou déchirée.
Remplacer la housse du bac de ramassage endommagé par une
pièce d'origine Honda.
1. Détacher les bords en plastique
[1] et retirer la housse du bac de
ramassage usée [2] du cadre
du bac de ramassage [3].
2. Monter une housse neuve en
suivant les instructions de la
page 5 de ce manuel.
CALENDRIER D'ENTRETIEN
(1) Augmenter la fréquence de nettoyage en cas d'utilisation de la tondeuse à
gazon dans des zones poussiéreuses.
(2) L'entretien de ces points doit être confié à votre concessionnaire.
(3) Si justifié.
(4) Pendant le remisage.
(5) Pour les machines à usage professionnel, noter les heures de
fonctionnement afin de respecter les intervalles d'entretien.
(6) En Europe et dans les pays soumis à la directive machine 2006/42/EC, ce
nettoyage doit être fait par le concessionnaire.
* Pour HRH536.
♦ Pour les types Q.
Entretien à effectuer aux
intervalles indiqués en mois
ou en heures de
fonctionnement, en retenant
l'inter-valle le plus court (5).
Périodicité
Après
chaque
utilisa-
tion
Pre-
mier
mois
ou 20
heures
Tous
les
3 mois
ou 50
heures
Tous
les
6
mois ou
100
heures
Une fois
par an
ou 300
heures
Une fois
par an
ou
1 000
heures
Points
d'entretien Intervention
Huile moteur
Contrôler le
niveau
Remplacer
Huile de
transmission
Contrôler le
niveau
(2)*
Remplacer
(2)*
Élément du filtre à
air
Contrôler
Nettoyer (1)
Remplacer
(1)
Bac de
ramassage
Nettoyer
Serrage des vis
de l'organe de
coupe et état de
l'organe de coupe
Contrôler
Bougie
Contrôler
Nettoyer
Pare-étincelles
(pièce en option)
Nettoyer
(6)
Câble de
Rotostop
Contrôler
Régler
Rotostop Contrôler (2)
Câble de
changement de
vitesse (3)
Régler
Câble de
commande des
gaz
Contrôler (2)
Régler (2)
Jeu des
soupapes
Contrôler
(2)
Régler
(2)
Réservoir
d'essence et filtre
Nettoyer
(2)
Tuyauterie
d'essence
Contrôler
(remplacer si
nécessaire)
Tous les 2 ans (2)
Batterie (3) Recharger
(4)
Courroie de
transmission (3)
Contrôler
(2)
Remplacer
(2)
Roulement de
rouleau arrière
(3)
Contrôler
(remplacer si
nécessaire)
(2)
Changer la
graisse
(2)
Câble du levier
d'embrayage
d'avancement
Contrôler
Régler
3RVF16220.book Page 12 Thursday, April 11, 2019 5:39 PM
