5
Série RTH7400/RTH7500

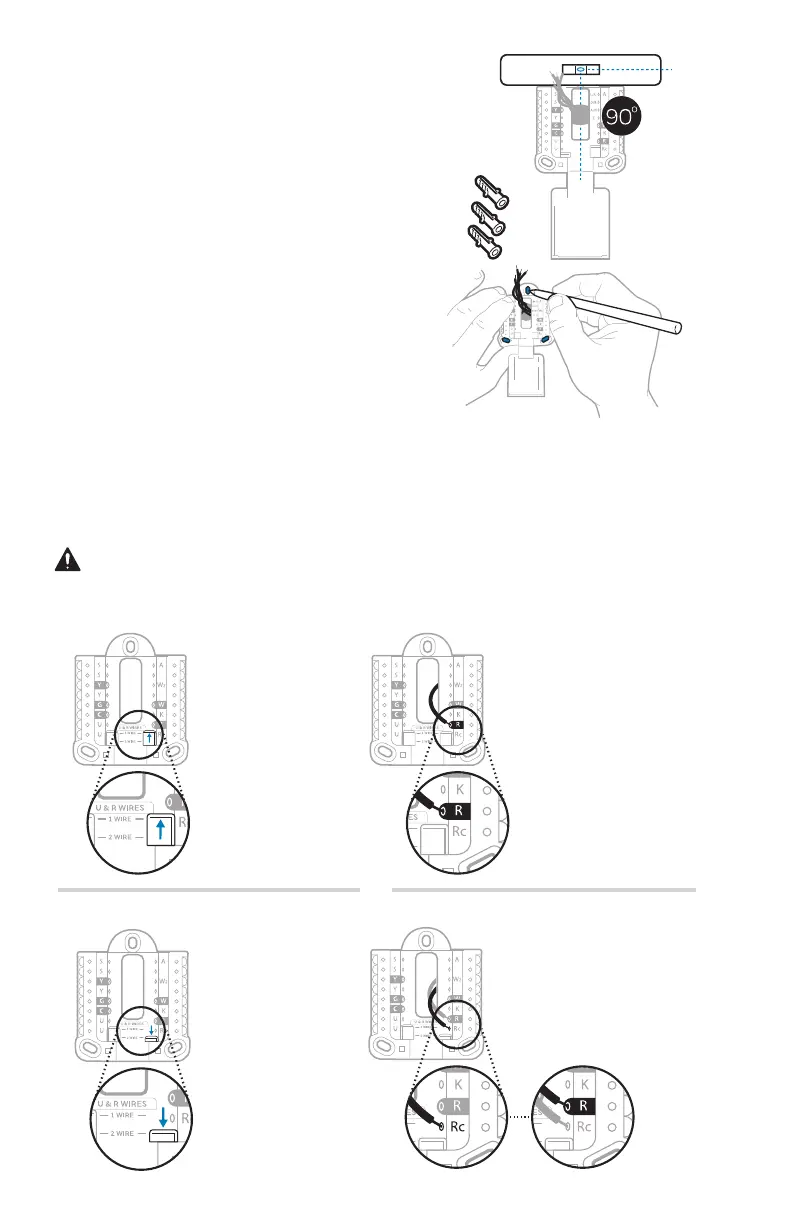

11 Insérez les ancres murales.
Il est recommandé d’utiliser les
ancres murales fournies dans la
boîte pour monter le thermostat.
Vous pouvez utiliser le système
de montage UWP pour marquer
l’emplacement des ancres murales.
a) Mettez la plaque murale de
niveau.
b) Marquez l’emplacement des
ancres murales à l’aide d’un
crayon.
c) Percez les trous.
d) Insérez les ancres murales.
e) Assurez-vous que les ancres
affleurent au mur.
Conseil : Utilisez une mèche 7/32.
Insérez les fils dans les trous internes des bornes du système UWP. Les
languettes resteront abaissées lorsque le fil est inséré.
Si vous avez un fil R (R, Rh ou Rc)
Si vous avez deux fils R (R ou Rh, et Rc)
ou
1. Mettez le
contacteur R
en position
haute.
1. Mettez le
contacteur R
en position
basse.
2. Insérez le fil R (R,
Rh ou Rc) dans
la borne R.
2. Insérez le fil Rc
dans la borne Rc.
3. Insérez le fil R ou
Rh dans la borne
R.
12 Réglez la position du contacteur R et insérez le ou les fils R.
Placez le contacteur R en position haute ou basse en fonction des notes de
câblage prises lors de l’étape 7.
