Guide d’installation rapide

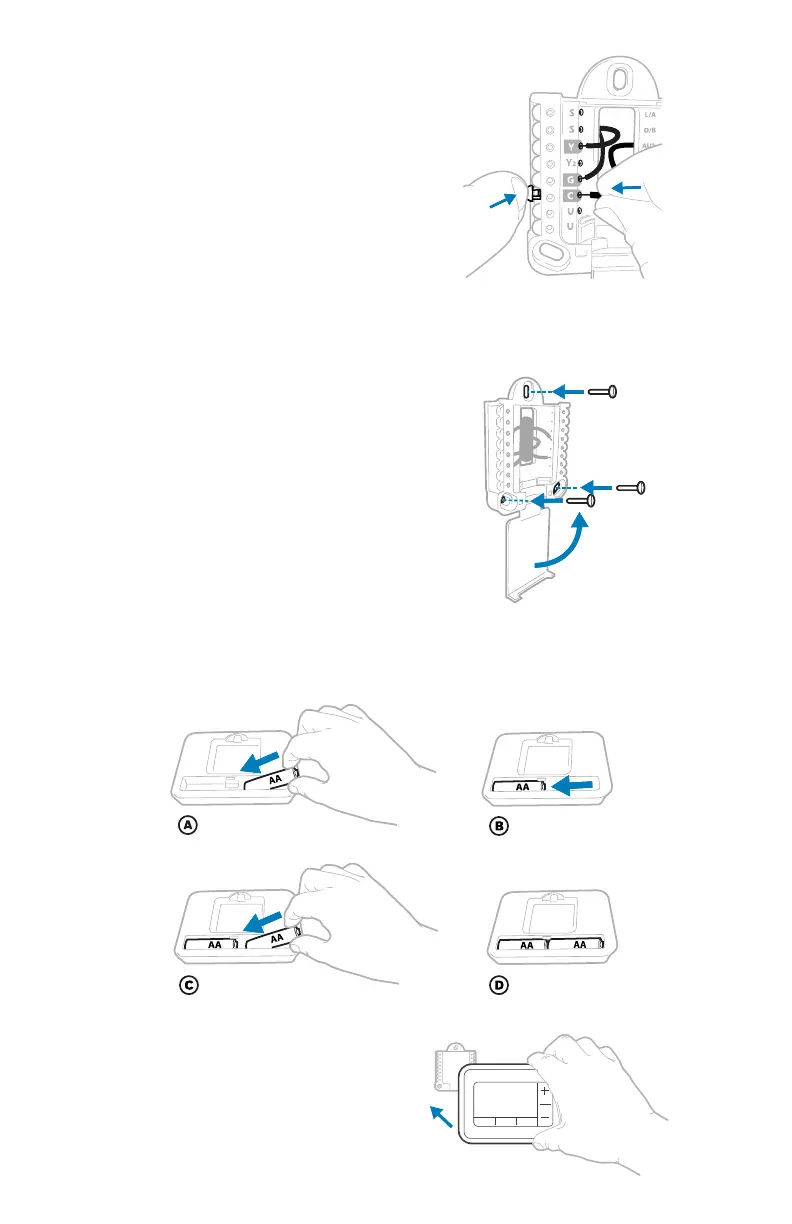

14 Montez le système UWP et fermez la
porte.
Montez le système UWP à l’aide des
vis fournies. Installez les trois vis pour
assurer une installation ferme sur le
mur. Fermez ensuite la porte.
15 Confirmez que le câblage correspond
au cliché.
Veuillez confirmer que le câblage
correspond aux bornes de la photo
prise à l’étape 5.
Utilisez les 3 vis
no 8 de 11/2 po
fournies.
16 Installez les piles.
Insérez deux piles alcalines AA à l’arrière du thermostat comme illustré.
17 Attachez le thermostat.
Alignez le thermostat sur le système
UWP et emboîtez-le fermement.
13 Connectez les fils de l’étape 8.
Appuyez sur les languettes pour insérer
les fils dans les orifices de leurs bornes
correspondantes sur le système UWP
(un fil par borne) jusqu’à ce qu’ils soient
fermement placés.
Tirez délicatement sur les fils pour
vérifier qu’ils sont bien placés.
Conseil : Si les fils doivent être retirés
ultérieurement, appuyez sur les
languettes des bornes sur les côtés du
système UWP.
Ce câblage n’est qu’un exemple
et votre configuration peut être
différente.
