69-2715EF—07 4

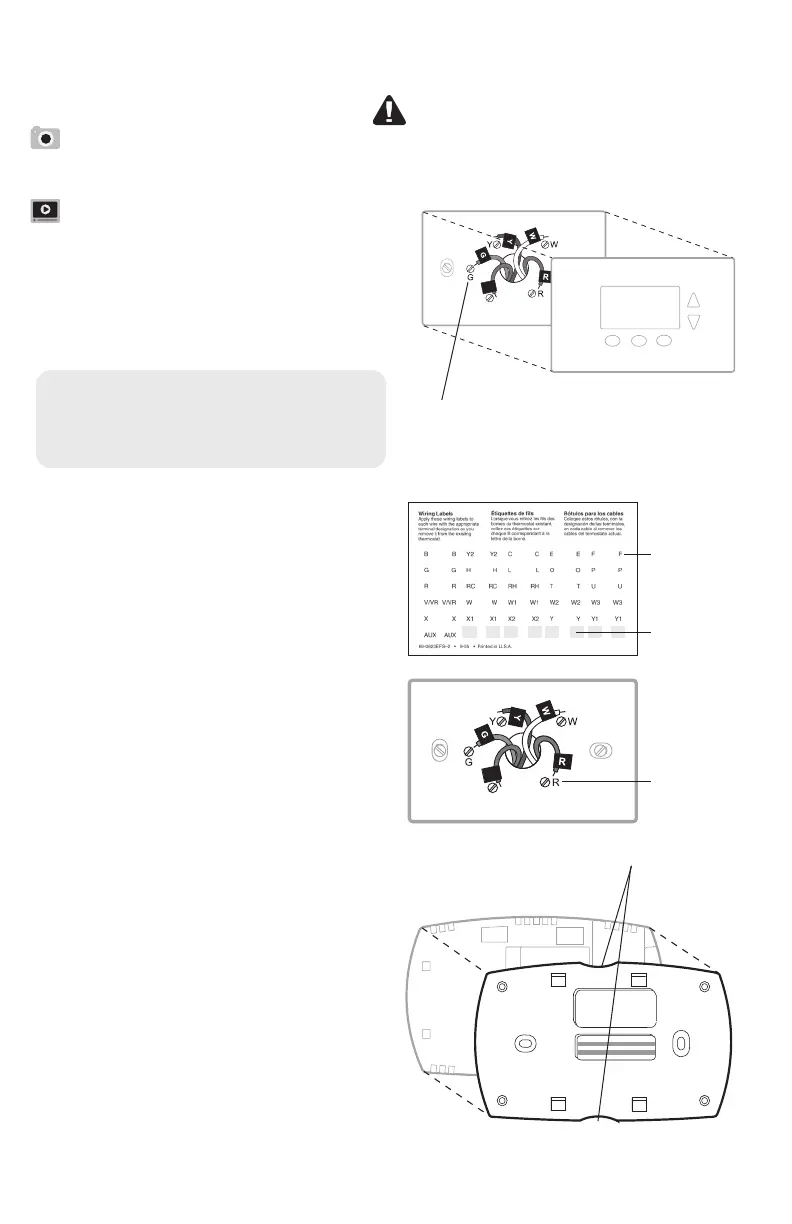

Instalación del termostato
C
C
Si el termostato existente tiene
un tubo de mercurio sellado, vaya
a la página ii para obtener
instrucciones sobre cómo desecharlo
adecuadamente.
Designación de los terminales
2 Retire el termostato existente.
2a Tome una fotografía de las
conexiones de los cables para
usar de referencia más adelante.
2b Si ningún cable está conectado
al terminal con la marca C o
no existe un terminal C en el
termostato existente, mire el
video Alternate Wiring (Cableado
alternativo) en
honeywellhome.com/support
¡Importante! El cable C es necesario
y es la principal fuente de energía
para su termostato. Sin un cable C, su
termostato no encenderá.
3 Etiquete los cables.
No etiquete por color del cable. Utilice
las etiquetas adhesivas suministradas
para identificar cada cable a medida
que los desconecta. Etiquete los cables
conforme a las designaciones de los
terminales del termostato existente, no
según el color de los cables.
Nota: If si ninguna etiqueta coincide
con las demás, etiquete el terminal
del cable utilizando una etiqueta en
blanco.
4 Quite la placa de pared.
Quite la placa de pared existente de la
pared después de que haya etiquetado
y desconectado todos los cables.
Etiqueta
autoadhesiva
en blanco
Etiqueta
autoadhesiva
Designación
de los
terminales
C
C
5 Separe el termostato y la placa de
pared.
En el nuevo termostato, sostenga,
con una mano, la placa de pared
desde los orificios de sujeción en la
parte superior e inferior y, con la otra,
el termostato (frente). Separe las
piezas.
Termostato
Placa de pared (vista posterior)
Orificios de
sujeción
M33856A
PULL HERE
TO REMOVE
PULL HERE
TO REMOVE
To Next Page
