Installation
Montez les dispositifs dans une position qui permet un dégagement suffisant pour le câblage, l'entretien, l'enlèvement
et la connexion du bornier. Le contrôleur VIP et les modules VXIO peuvent être montés sans égard à leur orientation.
IMPORTANT Évitez le montage dans les endroits où des vapeurs d’acide ou d’autres vapeurs de détérioration peuvent
attaquer les parties métalliques de l'appareil ou dans les endroits où des gaz d’échappement ou d’autres vapeurs
explosives sont présents.
Alimentation
Le contrôleur VIP et les modules d’extension nécessitent une alimentation demi-onde de 24 V.c.a. [20 V.c.a. (min),
30 V.c.a. (max)], 50/60 Hz, provenant d’un transformateur 24 V.c.a. de classe 2 homologué UL.
AVERTISSEMENT Les dispositifs demi-onde et les dispositifs pleine onde ne doivent pas utiliser le même
transformateur CA. Respectez la polarité du câblage.

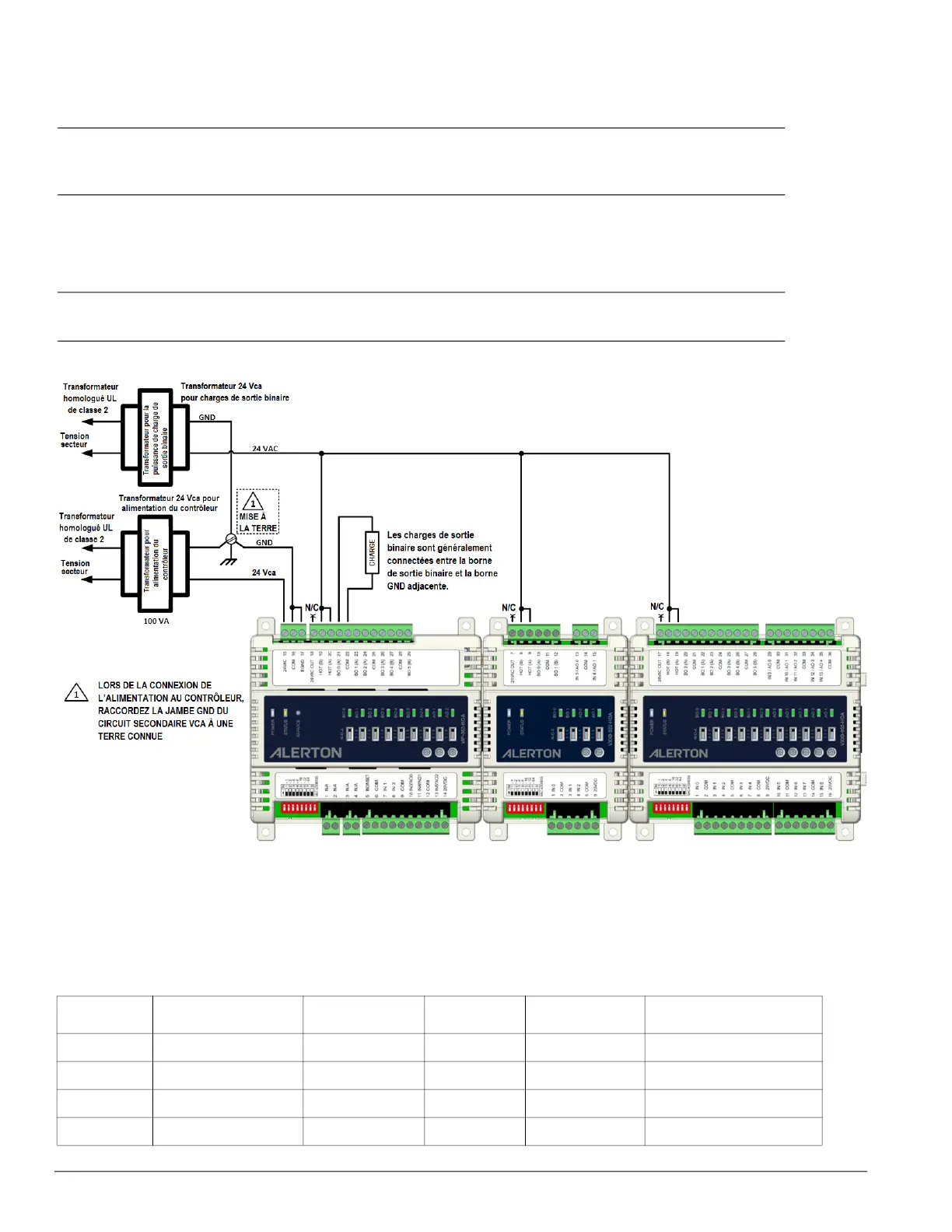

Fig. 1 Utilisez des transformateurs séparés pour les contrôleurs et la puissance de charge.
Consommation d’énergie
La consommation électrique totale doit être basée sur la somme de la valeur nominale VA de chaque contrôleur et
module d’extension E/S. Le total ne doit pas dépasser 100 VA. Les figures 1 et 3 représentent les options qui
permettent d’alimenter les modules d’extension d’E/S séparément du contrôleur VIP-363-HOA.
Pièce
Charge minimale en
VA (sans charge BO)
Charge
maximale en VA
Charge BO
(HOT A)
Charge BO
(HOT B)
Charge BO maximale à 24
V c.a.
VIP-363-VAV 15 VA 100 VA 100 VA 72 VA 1,5 A
VIP-363-HOA 15 VA 100 VA 100 VA 72 VA 1,5 A
VXIO-322 6 VA 87 VA 72 VA 72 VA 1,5 A
VXIO-965 3 VA 100 VA 100 VA 72 VA 1,5 A
