- 34 -
PT 3/4 “-14
Seal Fitting
(not supplied)
Explosion
proof
Flexible
conduit
(not supplied)
PT 3/4”-14 Nipple
Fiber
Filler
Sealing
compou
nd
Cables
Sealing Method
PT 3/4”-14 Thread

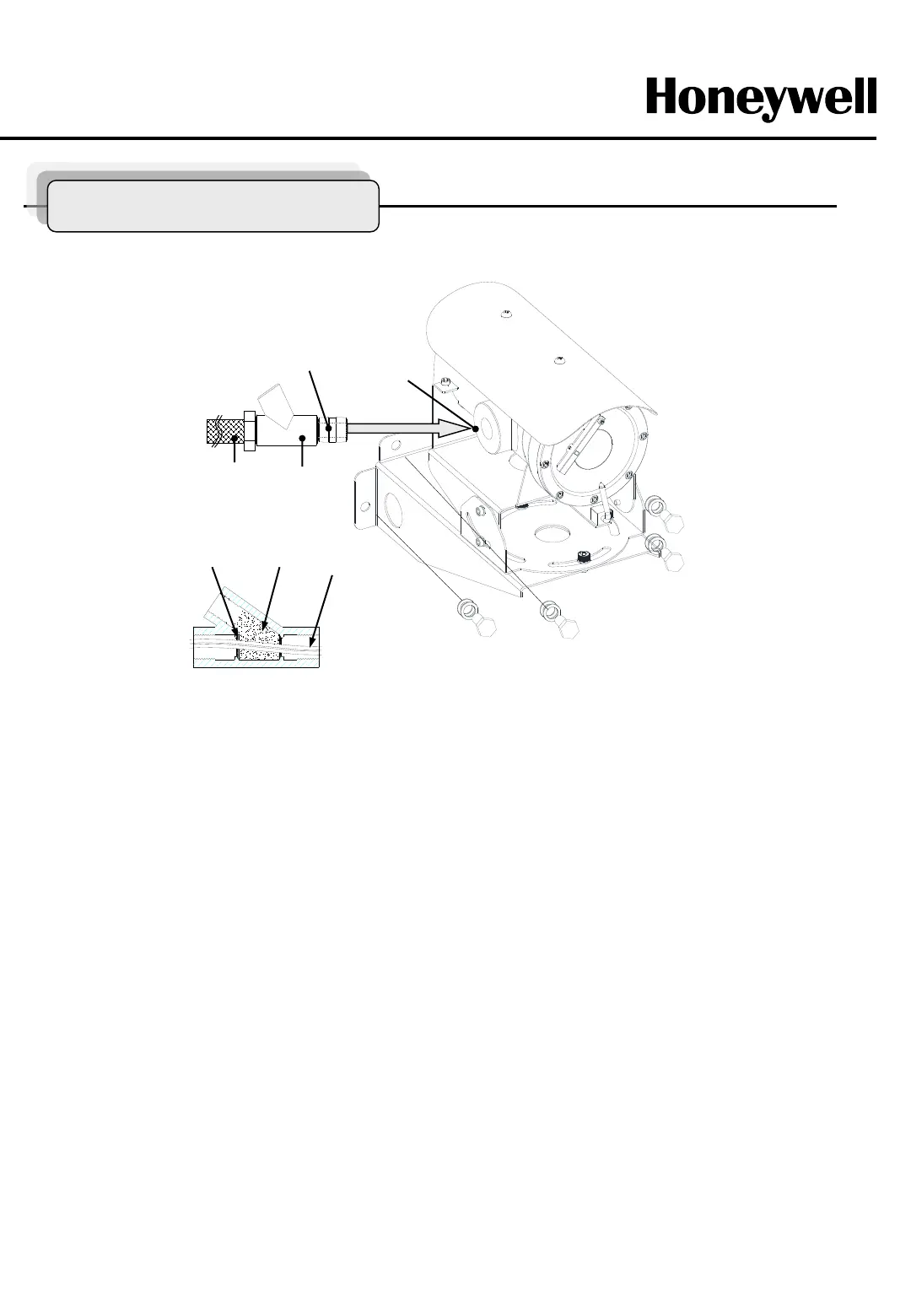

그 림 3 .
벽부형 브라켓을 이용한 제품 설치
그림 3를 참조 하여 다음 단계에 따라 제품을 설치 하시기 바랍니다.
1. 설치에 사용 할 스텐리스 육각 볼트(M10X30mm)와 너트의 나사산이 정상인지 이물질이 없는지 확인 하
십시오.
2. 볼트 체결 전 풀림방지를 위한 화합물(제품구성에 포함안됨) 을 볼트 나사산에 적용 후 볼트를 체결하십
시오.
3. 또한, 제품에 적용되는 월 라켓 또는 코터,폴 아답터에 따라 설치 구성이 바뀔 수 있습니다. (추가 구성 설
치 브라켓 페이지를 참조 하십시오)
4. 설치에 사용할 실링피팅 구성품(기본구성에 포함 안됨) 의 나사산이 정상인지 먼지와 같은 이물질이 없
는지 확인 하십시오.
5. 니플을 제품 케이블 인입구 단에 나사산을 이용하여 체결하고, 실링피팅과 후렉시블케이블을 단단히 연결
한다. 이때 제품에서 나오는 모든 케이블류는 실링피팅을 통하여 나와야 한다. 추가로 실링피팅 및 후렉
시블케이블은 IECEx 인증을 취득한 제품이어야 한다.
Note : 그림 3 은 벽부형 브라켓을 이용하여 설치하는 제품 상태를 을 보여 줍니다.
-
6 -
설치 방법
