Guía de instalación avanzada
69-2580ES—01 24
SETUPCABLEADOASSISTANCETROUBLESHOOTING
Cableado—bomba de calor
Cableado alternativo (para bombas de calor con
calefacción auxiliar o de reserva únicamente)
Si las etiquetas no coinciden con las letras del
termostato, controle el cuadro de la derecha y conecte

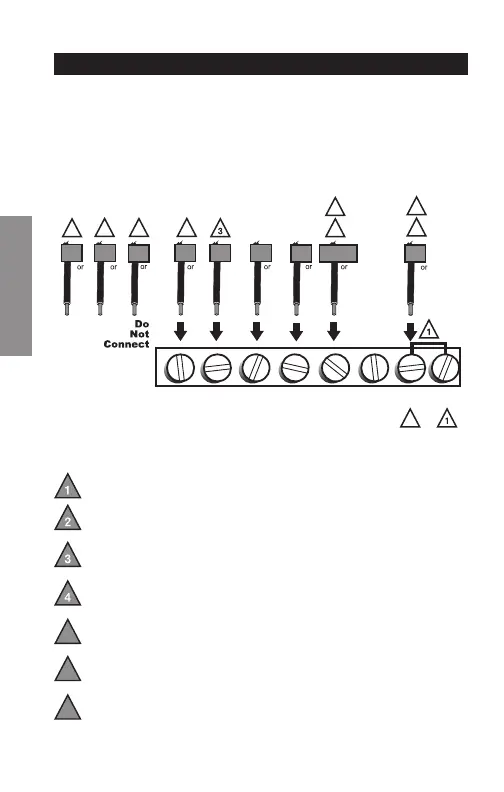

el terminal como se ilustra aquí (ver notas más abajo).
Deje el empalme en lugar, entre terminales de R y Rc.
Si su termóstato existente tenía cables V y VR, ahora pare y entre
en contacto con un contratista para la ayuda.
Si su termostato existente tenía cables O y B separados, envuelva
el cable B en cinta aislante y no lo conecte.
Si su termostato existente tenía cables Y1, W1 y W2, ahora pare y
entre en contacto con un contratista para la ayuda.
No usar los cables C o X. no usar el cable b si ya hay un cable O.
envolver el extremo desnudo con cinta aisladora.
No usar el cable L. envolver el extremo desnudo con cinta
aisladora.
Si el viejo termostato tiene cables E y Aux (o cables alternativos),
conectar ambos cables al terminal Aux.
5
6
7
El cableado está completo, regrese al paso 7.
