Cableado
1 Afloje los terminales atornillados, inserte
los cables en el bloque de terminales y
vuelva a ajustar los tornillos.
2 Empuje el exceso de cable de vuelta en
la abertura de la pared.
3 Tapone la abertura de la pared con ais-
lamiento no inflamable para evitar que
las corrientes de aire afecten el funcio-
namiento del termostato.
Designaciones de terminales
W Relé de calefacción.
Y Contactor del compresor.
G Relé del ventilador.
O Válvula de cambio del bombeo de calor
activada durante la refrigeración.
Rc Alimentación de refrigeración. Conecte
al lado secundario del transformador del
sistema de refrigeración.
R Alimentación de calefacción. Conecte al
lado secundario del transformador del
sistema de calefacción.
B Válvula de cambio del bombeo de calor
activada durante la calefacción.
NOTAS
Terminales R y Rc
En el sistema de transformador único, deje en
su lugar el empalme de metal entre R y Rc.
Retire el empalme de metal si el sistema es de
dos transformadores.
Sistemas de bombeo de calor
Si se lo conecta a un sistema de bombeo de
calor, utilice un trozo de cable (no incluido)
para conectar los terminales W e Y.
Especificaciones de cable
Use cable de termostato calibre 18 a 22.
No se requiere cable blindado.
English: Page 1 • Français: Page 6 • Español: Página 11
13

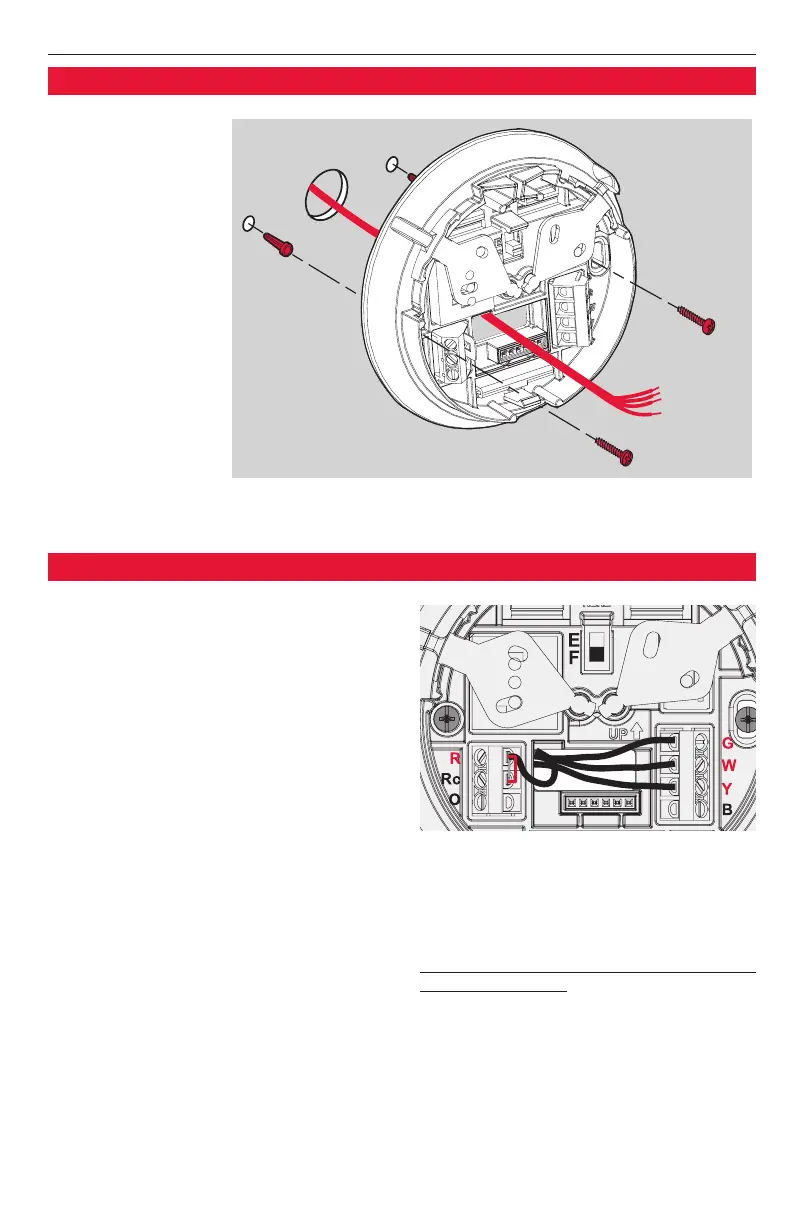

1 Tire de los cables
a través de su ori-
ficio. Posicione en
la pared la placa de
montaje, nivélelo y
marque las
posiciones de los
orificios.
2 Taladre orificios
en las posiciones
marcadas (3/16"
para mampostería
en seco, 7/32" para
yeso) y inserte los
soportes de pared
suministrados.
3 Coloque la placa de
montaje sobre los
soportes, inserte y
ajuste los tornillos de
montaje.
Instalación de placa de montaje
