Désignation des bornes
W Relais de chauffage.
Y Contacteur du compresseur.
G Relais du ventilateur.
O Vanne d’inversion mise sous tension en
mode climatisation.
Rc Alimentation climatisation. Raccorder au
côté secondaire du transformateur de
l’installation de chauffage.
R Alimentation chauffage. Raccorder au
côté secondaire du transformateur de
l’installation de chauffage.
B Valve d’inversion de la thermopompe mise
sous tension en mode chauffage.
REMARQUES
Bornes R et Rc
Dans une installation à transformateur unique,
laissez le cavalier en métal en place entre les
bornes R et Rc. Retirez le cavalier en métal
dans le cas d’une installation à deux transfor-
mateurs.
Installations à thermopompes
En cas de câblage à une thermopompe,
raccordez les bornes W et Y par un petit
morceau de fil (non fourni).
Caractéristiques du fil
Utilisez du fil à thermostat de calibre 18- à 22-.
Il n’est pas nécessaire d’utiliser du fil blindé.
T87N
8

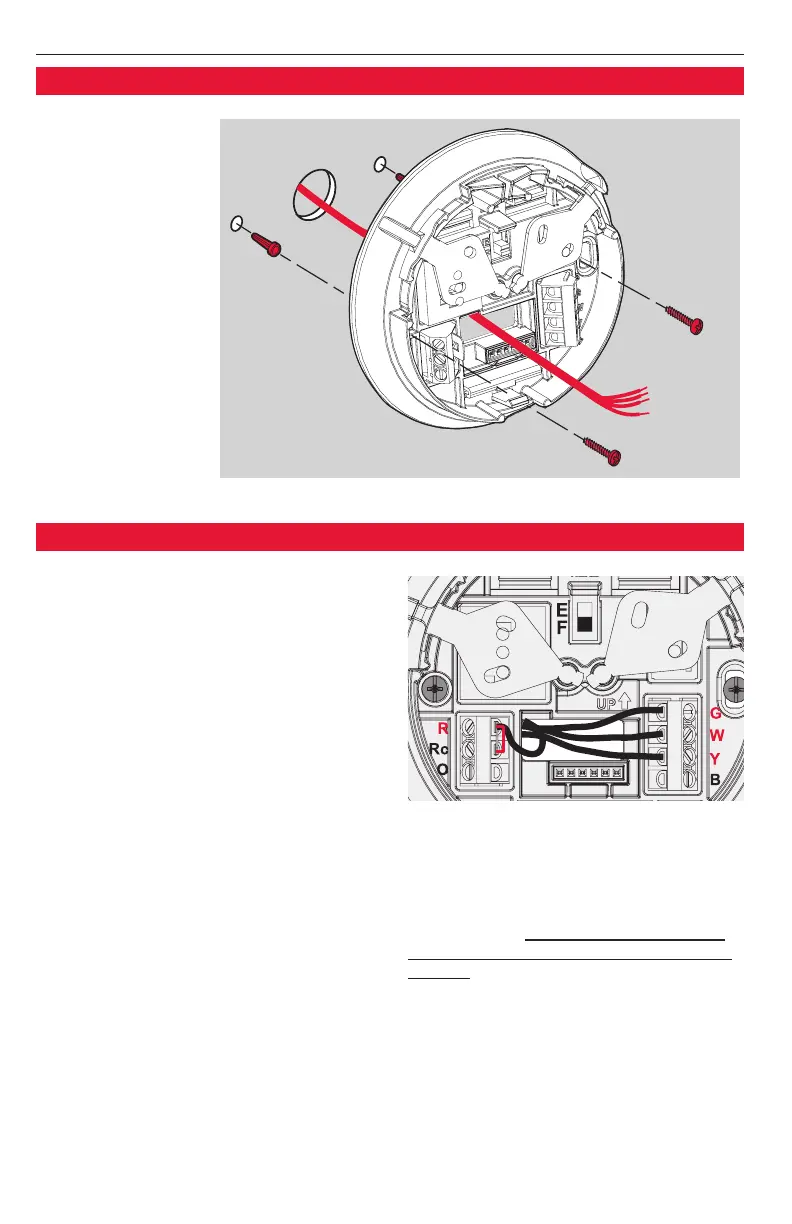

1 Tirez les fils par
l’ouverture de la
plaque. Placez la
plaque sur le mur,
mettez-la à niveau et
marquez la
position des trous.
2 Percez des trous
(3/16" pour la
cloison sèche, 7/32"
pour le plâtre), puis
enfoncez les chev-
illes.
3 Placez la plaque sur
les chevilles, introdui-
sez et serrez les vis
de montage. Vérifiez
de niveau
si désiré.
Montage de la plaque
Câblage
1 Desserrez les bornes à vis, insérez les
fils dans les bornes, puis resserrez
les vis.
2 Rentrez les fils qui dépassent dans
l'ouverture du mur.
3 Bouchez l’ouverture du mur avec de
l’isolant ininflammable pour empêcher
les courants d’air de perturber le fonc-
tionnement du thermostat.
