13 69-1959EFS—02
1. Taladre orificios en las posiciones
marcadas.Orificiosde3/16"para
mampostería en seco. Orificios de
7/32"parayeso.
2. Con un martillo golpee suavemente
los soportes de pared e
introdúzcalosenlosorificioshasta
quequedenalrasdelapared.
3. [Opcional] Tire de los cables a través
delacubierta(sifuesenecesario
para cubrir las marcas dejadas por
suviejotermostato).
4. Tire de los cables a través de la
base del termostato e inserte los
tornillos. Nivélela si lo desea y luego
ajuste los tornillos.

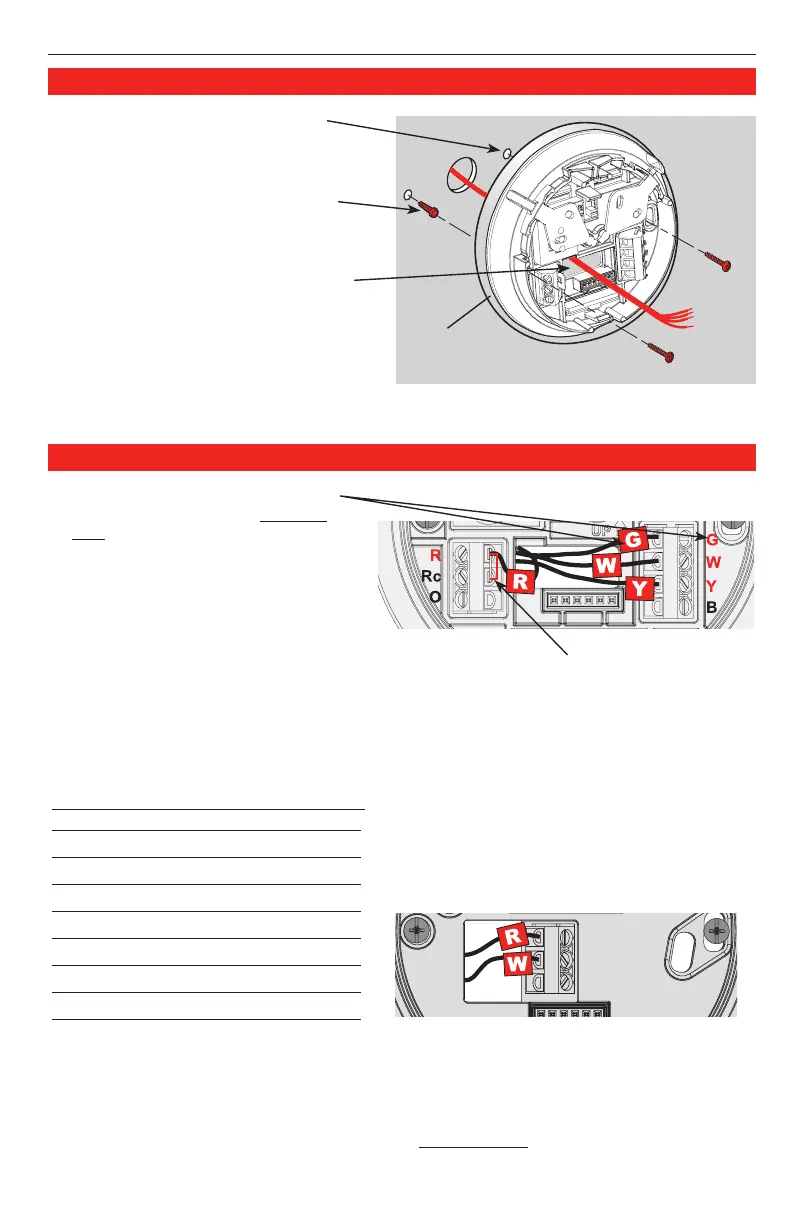

Instalación de placa de montaje
Termostato
Cubierta
opcional
Cableado CT87N
[1] Si los cables son conectados con los
terminales de R y de Rc, retire el empalme
de metal.
[2] No conecte los cables de O y de B si
usted tiene una bomba de calor. Conecte
solamente el cable de O. Envuelva el cable
de B con la cinta eléctrica.
[3] No utilice los cables de C, de X o de B.
Envuelvaelextremodecablesconlacinta
eléctrica.
CT87N
Cableado CT87K
• Sistema de calefacción de dos cables:
Conecte un cable con el terminal de R, un
cable al terminal de W.
• Sistema de calefacción de tres cables de
agua caliente: Conecte los cables de R a
de R, de W a de W y de Y a de Y.
R
W
Y
CT87K
1. Haga coincidir cada cable rotulado
conelterminalquetienela misma
letra.
2. Utilice un destornillador para aflojar
los terminales atornillados, inserte
los cables en ranuras, luego ajuste
los tornillos.
3. Empujeelcablesobrantedentrodel
orificio de la pared.
¿Los rótulos no coinciden?
Silosrótulosnocoincidenconlasletras
de los terminales en el termostato,
consulte la tabla abajo.
Cables existentes Conecte a:
R • RH • 4 • V Terminal “R” [1]
Rc Terminal “Rc” [1]
O Terminal “O” [2]
B Terminal “B” [2]
G • F Terminal “G”
W • W1 • H Terminal “W”
Y • Y1 • M Terminal “Y”
C • X • B Para no utilizar [3]
Conecte los cables
