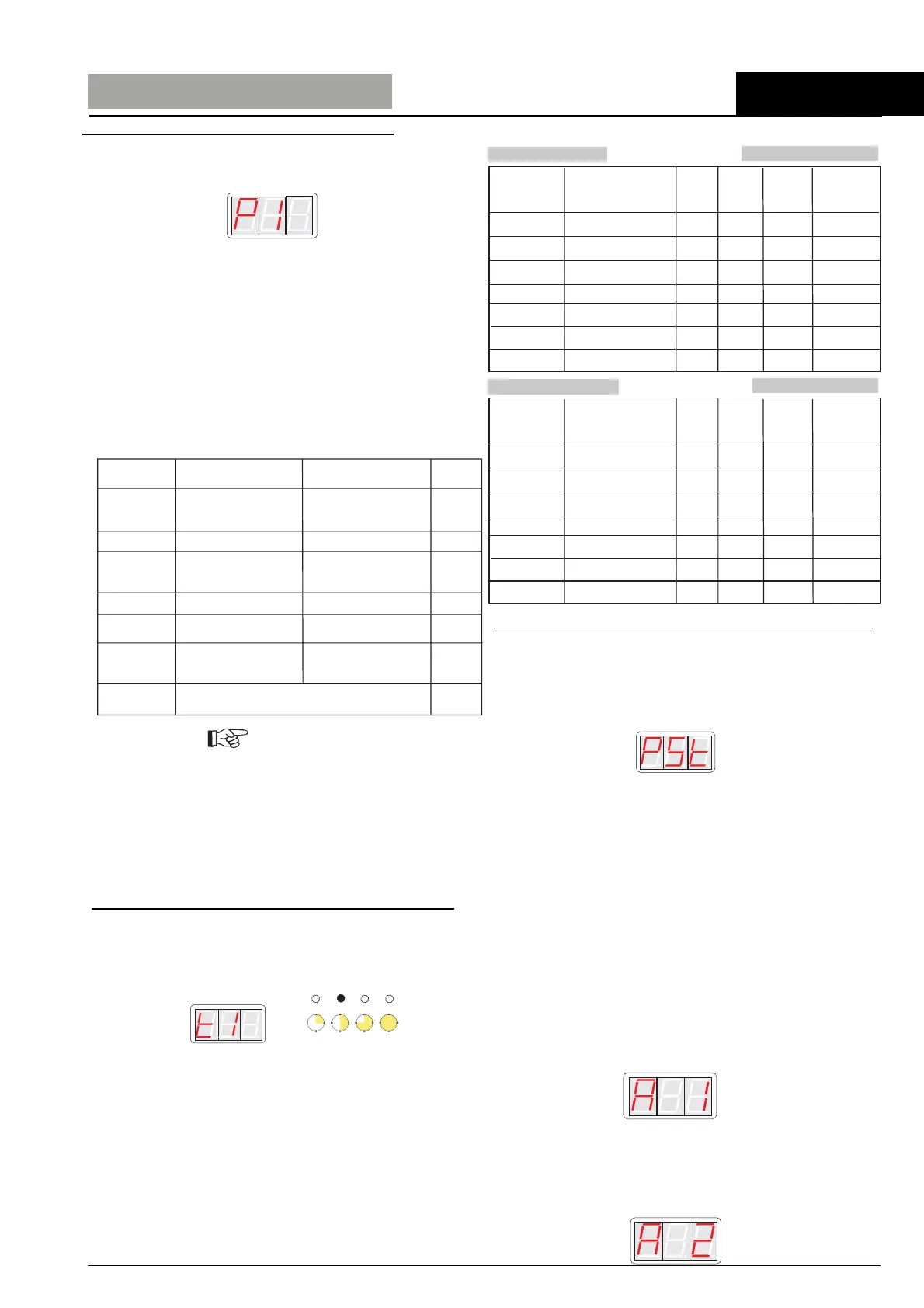

23
SETTAGGIO STANDARD PARAMETRI "P"
IMPORTANTE
Con P1=1: il carico e il riscaldamento acqua in vasca
viene effettuato in modo alternato, con acqua pre-riscal-
data dal boiler, fino al raggiungimento del livello
dell' acqua in vasca.
* Con P3=1: verificare il valore della protezio-
ne di sicurezza a monte della macchina (A).
3.2.b Modifica dei PARAMETRI “T” e “L”
Premere “ST” di START per visualizzare la temperatura
programmata.
Sul display appare la scritta “t1” relativa alla temperatura
programmata per l’acqua in vasca (per il ciclo seleziona-
to).
Premere ora il pulsante “SD” o CYCLE (per diminuire)
e/o “SI” (per incrementare) il valore di temperature/tempi.
vedere tabella SETTAGGIO STANDARD PARAMETRI
"T" e "L")
Per confermare e passare alla scelta dei successivi para-
metri (in sequenza T2 - L1 - L2 - L3 - L4 - L5 ) premere
ancora “ST” di START.
Per uscire dall’ambiente di programmazione è sufficiente
non premere alcun pulsante per almento 10 sec.
3.2.a Modifica dei PARAMETRI “P”
Dall’ambito di programmazione “Pro” premere il pulsante
“ST” di START; sul display verrà visualizzata la scritta “P1”
Per confermare i parametri in sequenza P (P1 - P2 - P3 - P4)
premere il pulsante “ST” di START.
Premere ora il pulsante “SD” o CYCLE (per diminuire) e/o
“SI” (per incrementare) lo stato del parametro (0-1).
(vedere tabella SETTAGGIO STANDARD PARAMETRI "P")
Per uscire dall’ambiente di programmazione è sufficiente
non premere alcun pulsante per almento 10 sec
ALLARMI e SEGNALAZIONI a
DISPLAY : AUTODIAGNOSTICA
Nel caso che più allarmi vengano rilevati contempora-
neamente sul display verranno visualizzati i codici
relativi in base a quest’ordine di priorità:
1. H1-H2-H3
2. A1-A2-A3-A4-A5
3. F1-F2
Le sigle di allarme e le segnalazioni delle funzioni attive a
display durante il funzionamento della macchina sono:
- A1: MANCATO COMPLETAMENTO CICLO
Tale allarme compare alla riaccensione
quando la macchina è stata spenta tramite “IL”.
- A2 : SOVRARISCALDAMENTO BOILER
Tale allarme compare quando la temperatura
nel boiler supera i 105 °C;
(il ciclo attivo viene ultimato).
3.2.c Configurazione Parametri STANDARD
A macchina spenta premendo il pulsante “SI” per 10 sec.
vengono automaticamente configurati tutti i parametri
(P-T-L) come da tabelle.
Sul display viene visualizzata la scritta “PSt” che confer-
ma l’avvenuta programmazione.
SETTAGGIO STANDARD PARAMETRI "T"e"L"
ITALIANO
*
Parte 3: Riservata al tecnico
CAP 10-SO 100E
PARAMETRO FUNZIONE CICLO CICLO CICLO CICLO
BREVE MEDIO LUNGO INTENSIVO
LC1 LC2 LC3 LC4
T1 Temperatura vasca 55°C 55°C 55°C 55°C
T2 Temp. entrata boiler 85°C 85°C 85°C 85°C
L1 Tempo lavaggio 42 sec. 77 sec. 127 sec. 457 sec.
L2 Tempo pausa 5 sec. 5 sec. 5 sec. 5 sec.
L3 Tempo risciacquo 18 sec. 18 sec. 18 sec. 18 sec.
L4 - - - - -
L5 - - - - -
PARAMETRO FUNZIONE CICLO CICLO CICLO CICLO
BREVE MEDIO LUNGO INTENSIVO
LC1 LC2 LC3 LC4
T1 Temperatura vasca 55°C 55°C 55°C 55°C
T2 Temp. entrata boiler 85°C 85°C 85°C 85°C
L1 Tempo lavaggio 42 sec. 77 sec. 127 sec. 457 sec.
L2 Tempo pausa 5 sec. 5 sec. 5 sec. 5 sec.
L3 Tempo risciacquo 18 sec. 18 sec. 18 sec. 18 sec.
L4 - - - - -
L5 - - - - -
LC1
LC2 LC3
LC4
CAP 12-SO 120E
PARAMETRO FUNZIONE 0 FUNZIONE 1 STATO
PRESET
P1 Carico acqua calda Carico acqua fredda 0
(40÷50°C)
P2 Lavaggio normale Con pre-risciacquo 0
P3 Riscaldamento in Riscaldamento 0
commutazione contemporaneo
(prima boiler e poi vasca) (vasca & boiler)
P4 Nr. pompe lavaggio 1 Non usato 0
P5 Attesa temperatura boiler Attesa temperatura boiler 1
NON ATTIVA ATTIVA
P6 Avviamento ciclo a temp. Avviamento ciclo a temp. 0
vasca riaggiunto (preset) vasca riaggiunto (preset)
NON ATTIVA ATTIVA
P7 Non usato 0
