MINI SPEEDEX
®
9120RM
Español
38
060303
1
2
2A
31
32
33
9
10
11
12
13
20
32
24
21
22
29
28
30
35
34
26
13
14
15
16
25
17
19
18
3
4
5
6
7
8
23
27
40
41

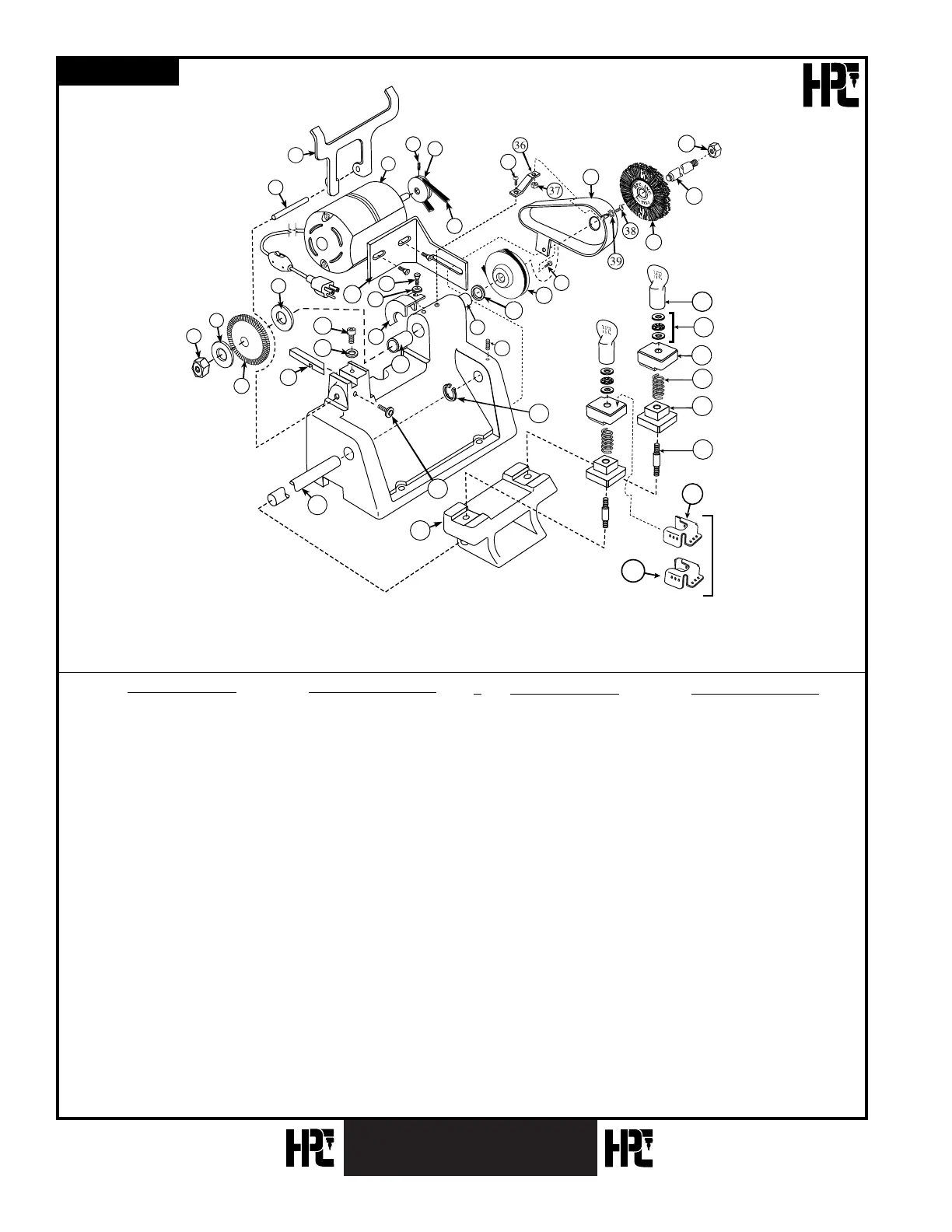

# DESCRIPCIÓN # EN CATÁLOGO
1. Eje de Carro 9150-15
2. Carro CARR-9
3. Mariposa SNK-3
4. Arandela/Cojinete BBW-2
5. Mordaza Superior TJAW-4
6. Resorte 9100-13
7. Mordaza Inferior BJAW-4
8. Tornillo de Presion STUD-4
9. Tornillo de Adjuste 9100-27
10. Guia 9120-13
11. Arandela 9100-26
12. Tornillo 9100-28
13. Cojinete 9100-21
14. Tornillo 9100-11
15. Arandela de Fibra 9100-20
16. Polea 9100-19
17. Cepillo TYX-3
18. Eje de Cortador 9160-3
19. Tuerca del Cepillo 9100-25
20. Protector del Cortador 9100-16
21. Tornillo 9100-17
# DESCRIPCIÓN # EN CATÁLOGO
22. Arandela 9100-17A
23. Tornillos (2) 9100-18A
24. Soporte del Motor 9120-BRKT
25. Protector de Banda 9120-14
26. Tornillo 9150-21
27. Polea del Motor 9120-30
28. Anillo de Pegar 9100-21A
29. Banda 9120-BELT
30. Motor Ensamblado 9120-MOTOR
31. Tuerca de Cortador 9150-29
32. Arandellas del Cortador (2) 9100-6
33. Cortadora CW-23RM
34. Eje de Guia 9100-3
35. Guia de Llave 9150-14
36. Soporte del Protector 9120-14
37. Tuerca CM-50148
38. Tornillo 9100-17
39. Arandela de Presion 9100-17A
40. Alineador de Llave
de Punta Standard ST-4
41. Alineador para Llave Best BT-4
No. 9120RM
