HPC MINI SPEEDEX 9120RM - Page 41

MINI SPEEDEX
®
9120RM
Français
40
060303
1
2
2A
31
32
33
9
10
11
12
13
20
32
24
21
22
29
28
30
35
34
26
13
14
15
16
25
17
19
18
3
4
5
6
7
8
23
27
40
41

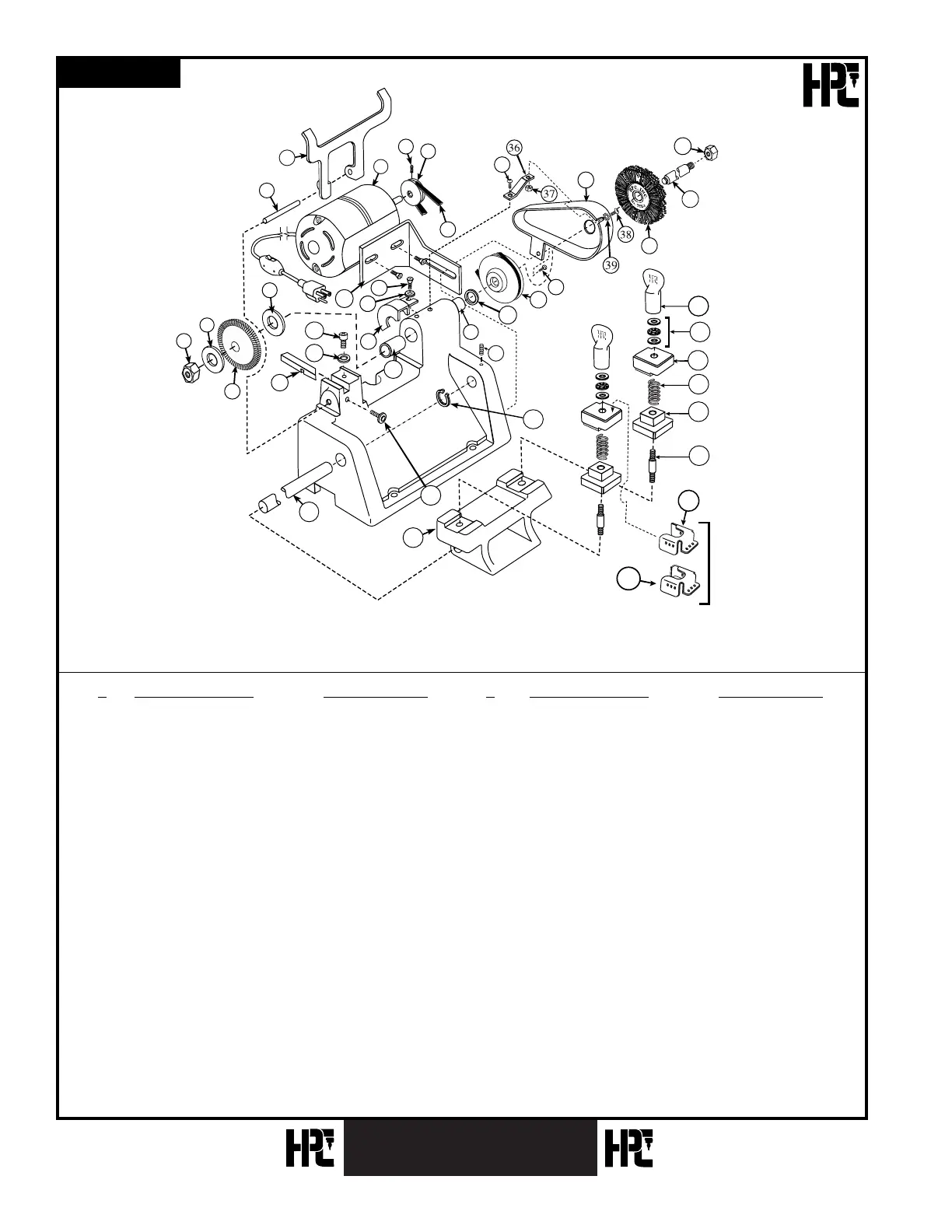

# DESCRIPTION RÈFÈRENCE#
1. Essieu du chariot 9150-15
2. Chariot CARR-9
3. Ecrou papillon SNK-3
4. Rondelle / coussinet BBW-2
5. Étau supérieur TJAW-4
6. Ressort 9100-13
7. Étau Inférieur BJAW-4
8. Vis de machoire STUD-4
9. Vis d’ajustage 9100-27
10. Guide de coupe 9120-13
11. Rondelle 9100-26
12. Vis díassemblage 9100-28
13. Coussinet à billes 9100-21
14. Vis d’arrêt 9100-11
15. Rondelle 9100-20
16. Poulie de la machine 9100-19
17. Brosse TYX-3
18. Essieu du couteau 9160-3
19. Écrou de la brosse 9100-25
20. Protecteur du couteau 9100-16
#
DESCRIPTION RÈFÈRENCE#
21. Vis d’assemblage 9100-17
22. Rondelle 9100-17A
23. Vis à tête bombée 9100-18A
24. Support du moteur 9120-BRKT
25. Protecteur de la courroie 9120-14
26. Vis à tête bombée 9150-21
27. Poulie du moteur 9120-30
28. Jonc d’arrêt 9100-21A
29. Courroie pour 9120 9120-BELT
30. Moteur 9120-MOTOR
31. Écrou du couteau 9150-29
32. Rondelles du couteau (2) 9100-6
33. Couteau CW-23RM
34. Essieu du guide 9100-3
35. Guide d’ajustement 9150-14
36. Passevelle 9160-TIE
37. Écrou CM-50148
38. Vis 9100-17
39. Serrure rondelle 9100-17A
40. Extrémité guide standard ST-4
41. Meux/petit extrémité guide BT-4
No. 9120RM
