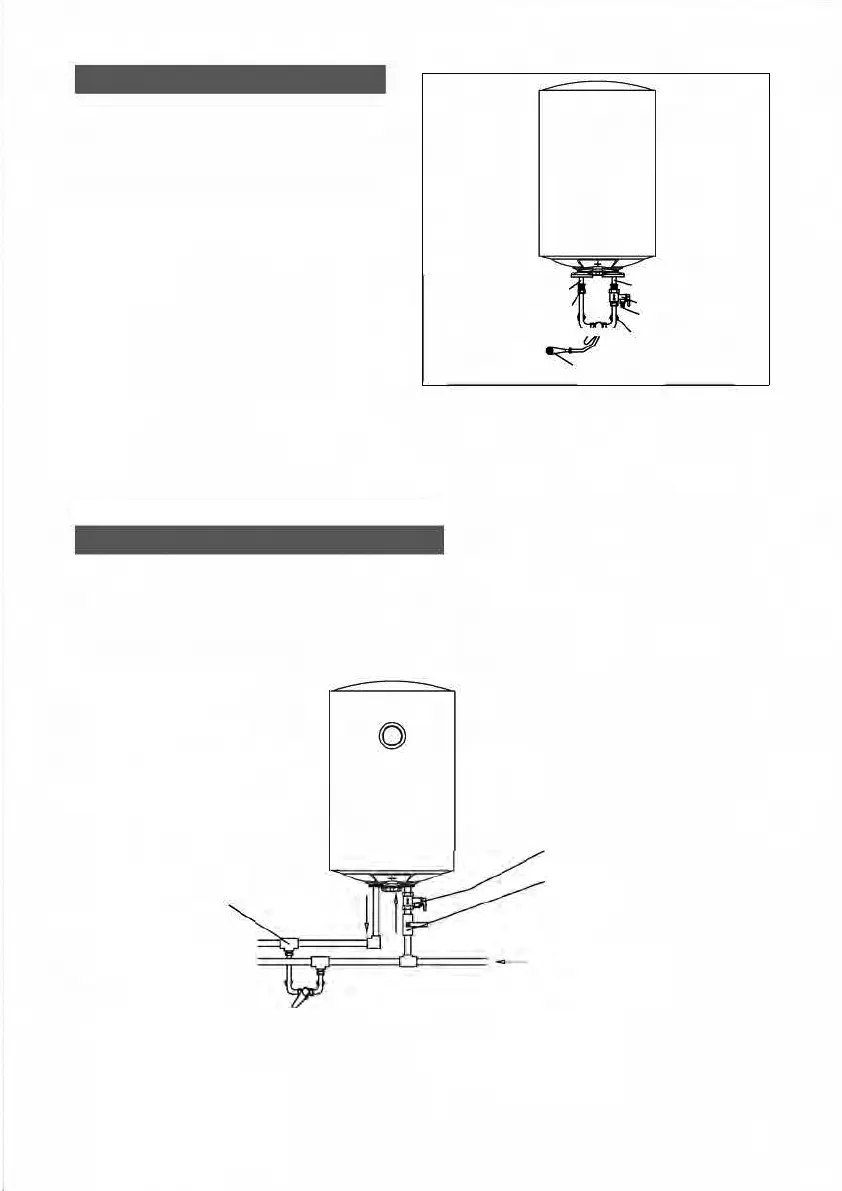

(Fig. 3)
Ingresso acqua fredda
Valvola di sicurezza
unidirezionale
Foro di rilascio della pressione
Vite di raccordo per ingresso
acqua fredda
Ugello per doccia
Uscita acqua calda
Vite per uscita
acqua calda
Impugnatura di
regolazione per
valvola miscelatrice
Collegamento delle Tubazioni
•
Le dimensioni della valvola
multifunzione e delle tubazioni
ingresso/uscita è ½ "BSP.
•
•
C ollegamen to della valvola
multifunzione: installare la valvola
multifunzione all’ingresso dell'
acqua fredda dello scalda acqua.
Al fine di evitare perdite quando si
collegano le tubazioni, si informa
di utilizzare le guarnizioni a
corredo con lo scaldaacqua e di
posizionarle alla fine della
filettatura nell’apposito alloggio.
(fig. 3) Assicurarsi che la tenuta
della connessione sia stagna.
Multi collegamenti di uscita
•
Se gli utenti desiderano installare un sistema di alimentazione con più collegamenti,
fare riferimento al metodo mostrato in Fig.5 per collegare le tubazioni.
Bordo
Uscita
acqua
calda
Valvola di sicurezza
unidirezionale
Valvola di ingresso
dell'acqua
Approvvigionamento di acqua fredda
(
Fig.
4
)
