SEITE 17
MONTAGEANLEITUNG
XELO

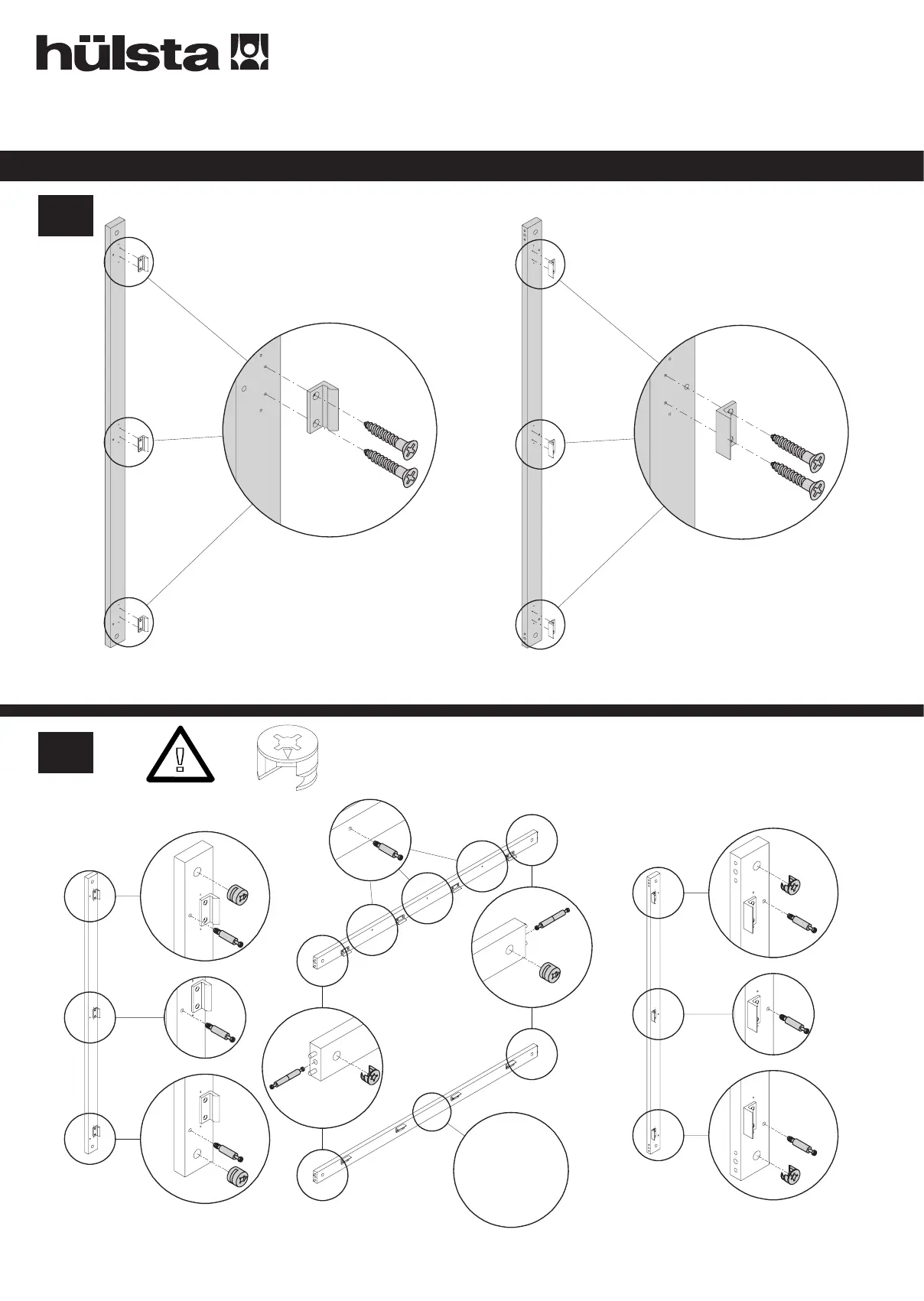

MONTAGE · ASSEMBLY · MONTAGE · MONTAGE
7
8
3x A
6x C
6x C
3x A
A1Z
unten
at bottom
en bas
onder
Markierungspfeil muss zur Bohrung in der Bauteilkante zeigen!
Arrow on cam must point to hole in the edge of the panel!
La flèche doit être orientée vers le perçage placé dans le champ de l‘élément!
Pijl moet naar de boring in de kopse kant van betreffende onderdeel wijzen!
Z
A1
Y
B1
F
E
E
E
F
2x G
2x F
2x F
2x G
F
F
E
E
E
3x E
EINZELMÖBEL / FUNKTIONSMÖBEL
MONTAGE VERLEIMTER BAUKASTEN
SINGLE UNITS / FUNCTIONAL UNITS, ASSEMBLY OF GLUED UNITS
MEUBLES INDEPENDANTS / MEUBLES FONCTIONNELS, MONTAGE D’ELEMENTS COLLES
SOLITAIRE MEUBELEN / FUNCTIEMEUBELEN, MONTAGE VAN GELIJMDE ELEMENTEN
