TÊTE DE COMMANDE DE LA SÉRIE APEX
Guide d'Installation

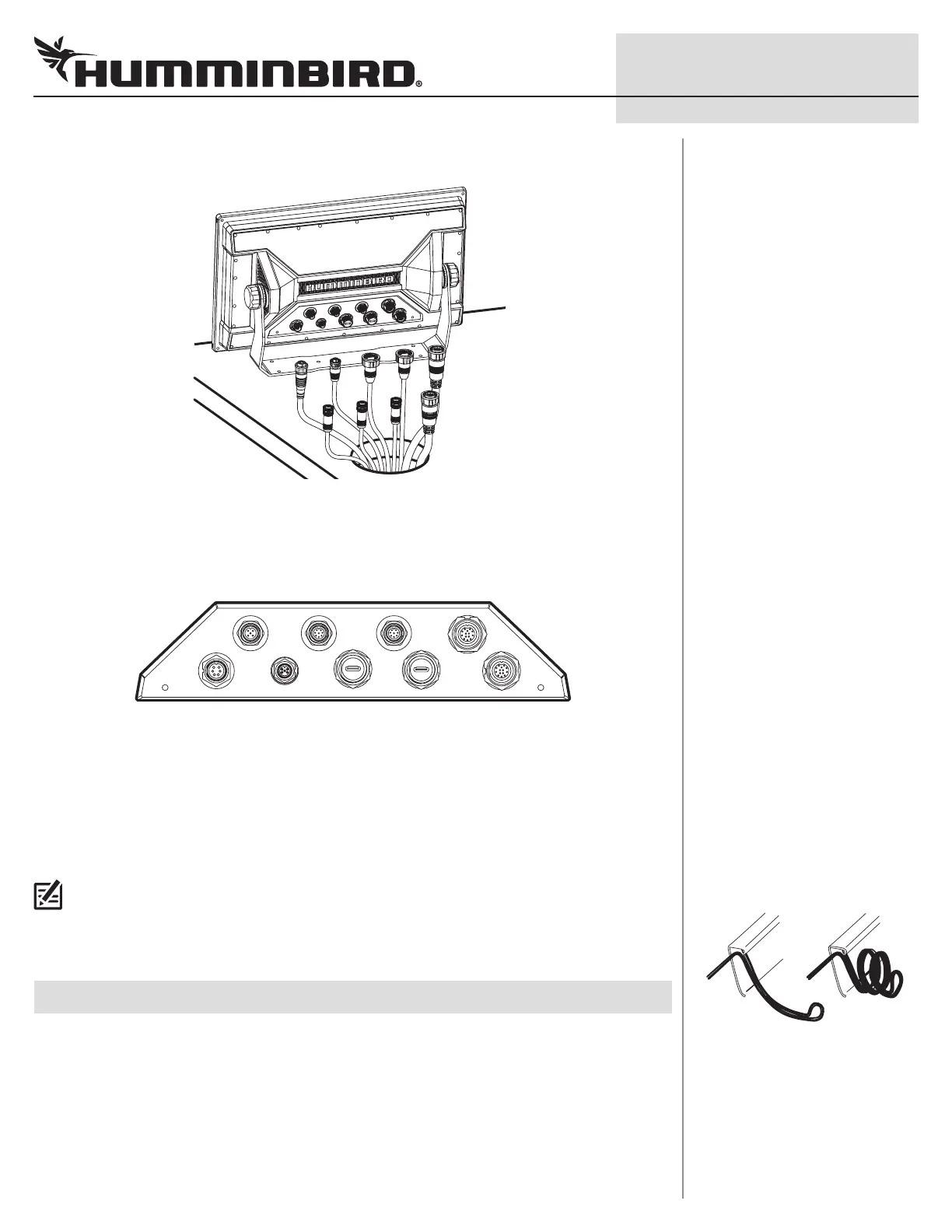

Acheminement des câbles derrière le support
6. Puis branchez-les sur les connecteurs appropriés de la tête de commande. Les ports sont
étiquetés et les connecteurs de câbles sont également marqués afin d'éviter toute erreur
d'installation.
Panneau de connexion APEX
7. Serrez les écrous de vis sur les câbles à la main pour sécuriser les connexions. Voir l'illustration
Acheminement des câbles derrière le support.
Tous les ports non utilisés doivent être recouverts d'un cache afin d'éviter de les endommager.
8. Assurez-vous que les câbles aient assez de mou pour permettre à la tête de commande de
pivoter entièrement et pour leur branchement/débranchement. Utilisez des attaches de câble
en nylon (vendues séparément) pour fixer les câbles et créer un assemblage net.
REMARQUE : Si le câble est un peu long et que vous devez ranger l’excédent quelque part, placez le
câble que vous aurez tiré des deux directions de façon à ne former qu’une seule boucle (comme
c'est montré dans l'illustration). Doublez le câble à partir de ce point et enroulez-le en spirale. Le
fait de ranger l’excès de câble de cette manière peut contribuer à réduire les interférences
électroniques.
5
|
Essais de l'installation du système
1. Appuyez sur la touche de mise en marche pour mettre la tête de commande en marche.
Sélectionnez Démarrer le mode normal.
Lorsque vous allumez la tête de commande pour la première fois, consultez le guide de
configuration pour configurer l'appareil. Après la configuration initiale, les réglages peuvent
être modifiés sous Accueil > Réglages ou Guide de Configuration.
2. Sélectionnez Lancer la configuration manuel.
Pour importer les réglages de menu d'une autre tête de commande, téléchargez le guide
d'utilisation APEX depuis humminbird.com.
Rangement du câble excédentaire
