5.5 INSTALLATION DE LA COMMANDE DEPORTEE

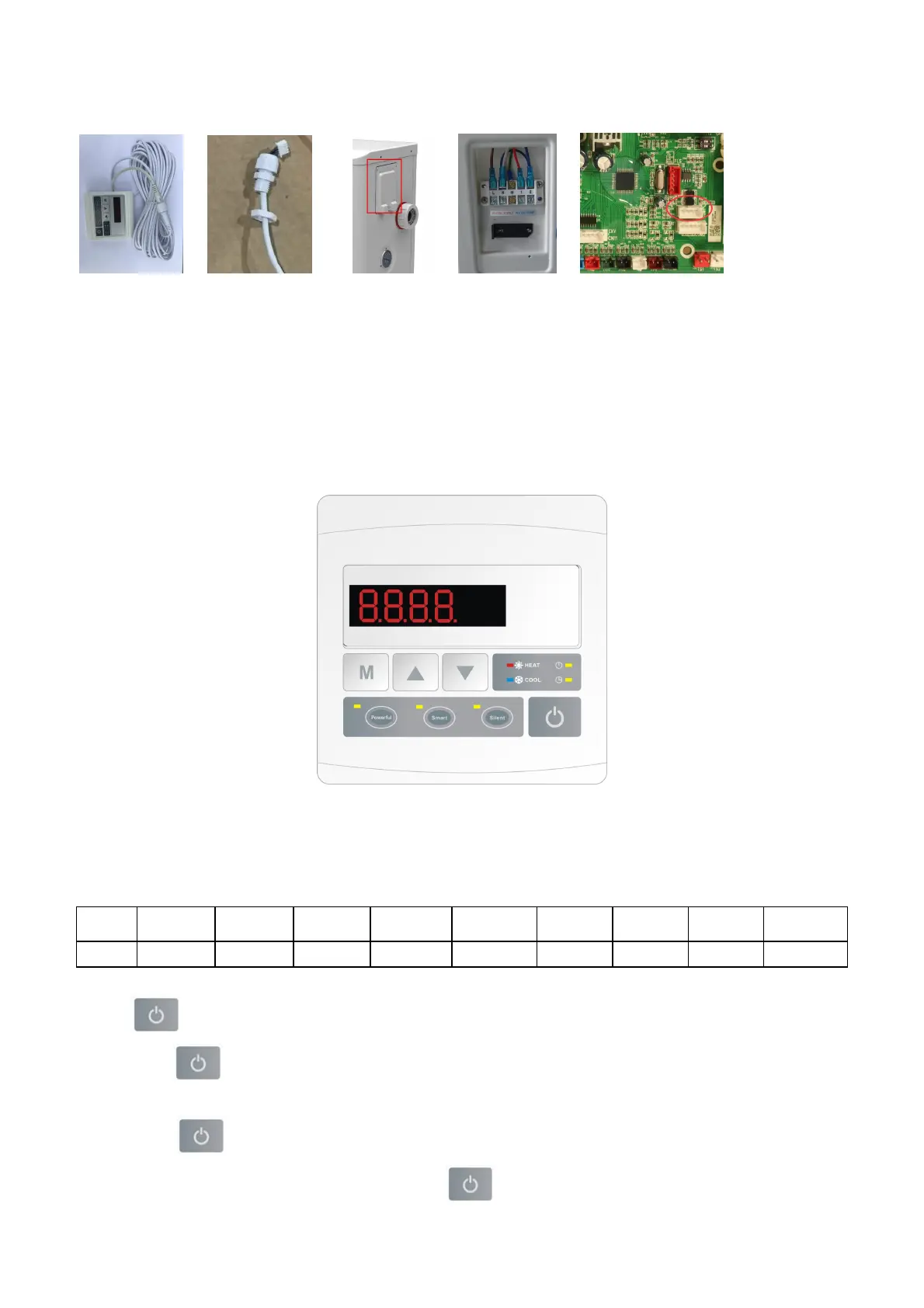

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
- Le côté avec fiche se connecte avec le panneau de commande (photo1)
- L'autre côté du fil de signal. (photo2)
- Ouvrez le panneau de câblage et de mettre le côté sans bouchon à travers la boîte électrique. (photo3,4)
- Insérer le câblage dans la position désignée (code: COM 1 ou COM-L) sur la carte électronique. (photo5)
6. Paramétrage
6.1 Les fonctions du tableau de commande LED
6.2 Les clés et leurs opérations
REMARQUE: chaque fois que la pompe à chaleur est connectée à l'alimentation électrique, l'écran LED affiche un
code pendant 3 secondes indiquant le modèle de pompe à chaleur.
Model
Z7/32
Z11/32 Z14/32 Z16/32
Z19/32
Z24/32
Z24T
Z29/32
Z29T
Code 1302 1304 1305 1306 1308 1311 1519 1312 1520
6.2.1 Touche
Appuyez sur pour démarrer la pompe à chaleur, l’écran LED affichera la température d'eau demandé
pendants 5 secondes, ensuite affichage de la température d'arrivée d'eau.
Appuyez sur pour arrêter la pompe à chaleur, l’unité s’arrête et l’écran affiche ”OFF ”.
ATTENTION : Après toute mise à jour, appuyez sur pour sauvegarder la consigne et sortir du Mode
