Hypontech HMS-800W-C User Manual

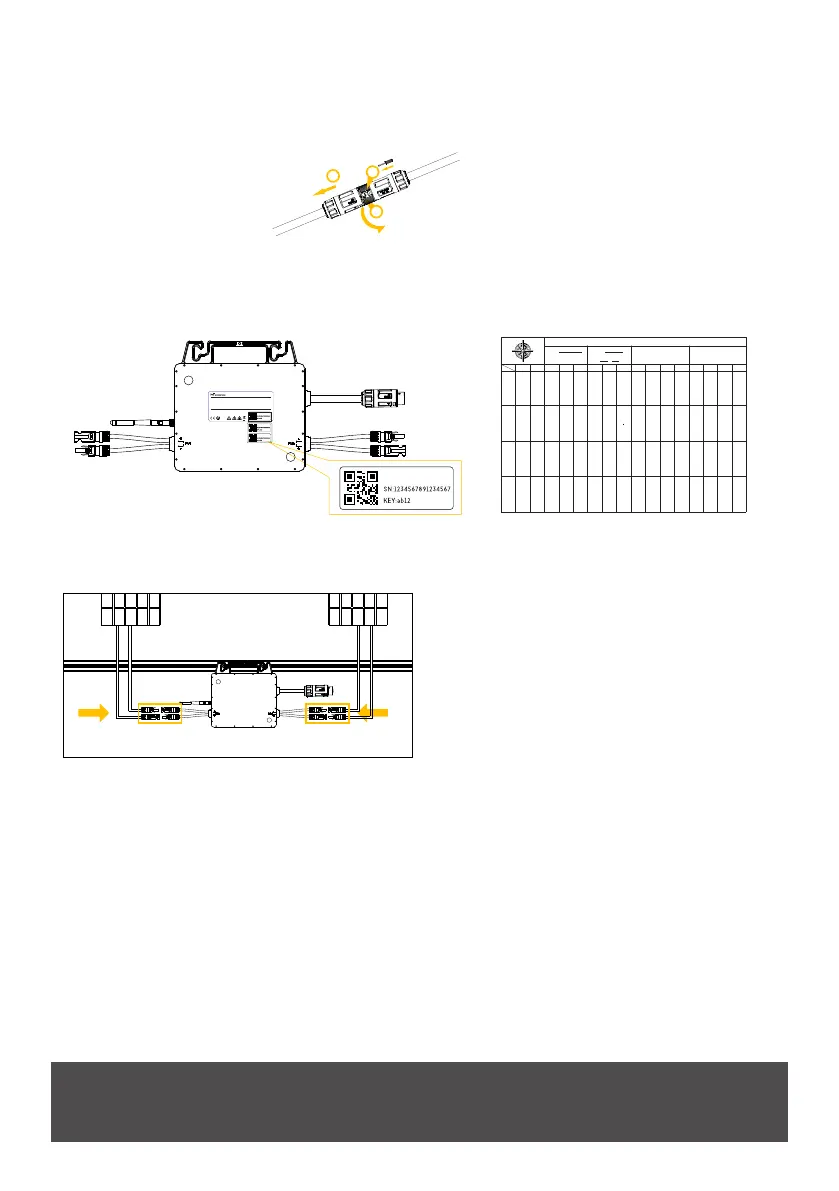

3. Drücken Sie die Verriegelung mit dem Werkzeug wie abgebildet auf, drehen Sie die Verriegelung wie abgebildet,
ziehen Sie die Stecker und Buchsen ab, um die Kabel zu entriegeln.
Demontage
2.4 Installationsplan
1. Ziehen Sie das abziehbare Etikett mit der Seriennummer von jedem Mikrowechselrichter ab.
2. Bringen Sie das Etikett mit der Seriennummer an der entsprechenden Stelle auf dem Installationsplan an.
2.5 PV-Verbindung
1. Montieren Sie die PV-Module oberhalb des Mikrowechselrichters.
2. Schließen Sie die DC-Kabel der PV-Module an die DC-Eingangsseite des Mikrowechselrichters an.
3. Inbetriebnahme
Bitte prüfen Sie Folgendes:
1. Der Wechselrichter und die Montagehalterung wurden korrekt installiert.
2. Die freiliegende Metalloberfläche des Wechselrichters hat einen Erdungsanschluss.
3. Der Widerstand zwischen PV-Arrays und Erde ist größer als 1 MOhm.
4. Die Netzspannung am Anschlusspunkt des Wechselrichters liegt innerhalb des zulässigen
Bereichs.
5. Der AC-Schutzschalter muss korrekt ausgelegt und verdrahtet sein.
Starten
1. Schalten Sie den AC-Schutzschalter für den Nebenstromkreis ein.
2. Schalten Sie den Haupt-AC-Schutzschalter für das Haus ein. Ihr System wird in etwa zwei
Minuten beginnen, Strom zu erzeugen.
TEL.: +86 400 6339 990 / Web: www.hypon.com / E-Mail: info@hypon.com
Service-Kontakt: service@hypon.com
Adresse: No.588 Wutaishan Road, SND, Suzhou, China
Für weitere Informationen laden Sie bitte die Gebrauchsanweisung und andere technische Dokumente unter www.hypon.com herunter
1
2
3
A
b
stec
k
en
Drehen
Mikrowechselrichter Modell: HMS-800W-C
Max. Eingangsspannung
MPP-Spannungsbereich
Max. Eingangsstrom
Isc PV (absolutes Maximum)
AC-Nennausgangsleistung
Nenn-/Max. AC-Scheinleistung
Max. AC-Ausgangsstrom
DC 60 V
DC 25-55 V
DC 15/15 A
DC 20/20 A
800 W
800 VA
AC 3,6 A
Nennausgangsspannung
Nennausgangsfrequenz
Eindringschutz
Schutzklasse
Überspannungskategorie
Betriebstemperaturbereich
1/N/PE AC 220/230/240 V
50/60 Hz
IP67
I
II (PV), III (MAINS)
-40 ... +65 °C
Suzhou Hypontech Co., Ltd
Tel.: +86 0512-80712199; http://www.hypontech.com
Adresse: No.588 Wutaishan Road, SND, Suzhou, JiangSu, China
Typ
geprüft
Überwachte
Produktion
tuvsud.com/
ps-cert
10
1
2
3
4
1 2 3 4 5 6 7 8 9 10 1 1 12 13 14 15 16
COLUMN
ROW
Pos iton: Mod el:
She et of
Cos tumer I nforma tion:
Mic roinve rter In stall ation M ap
N
w
S
E
NW NE
SW SE
HMS -800 W-C
HMS -800 W-C
HMS -800 W-C
HMS-800W-C
