CABLINE
®
-
VS
Instruction Manual
Document No.
HIM
-
08004
2 / 16
Confidential C
弊社、CABLINE-VS CONN.の取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし、
コネクタの挿入・抜去の手順及び注意点を記述致します。
This manual provides the mating & un-mating methods and cautions to handle CABLINE-VS connector properly.
为了能够使作业员正确地，安全地使用我司的 CABLINE-VS 系列连接器，特此编写了这份在插拔作业时的方法以及注意事
项。
【対象コネクタ名称・型番】 / Connector Name, Part number / 对象连接器名称・料号
◆ケーブル側コネクタ (The cable side connector / 线端的连接器)
名称 / Product Name / 名称： CABLINE-VS PLUG
型番 / Part No. / 料号 ： 20453-※＊＊T-※ ※ ※
1 : With PULL BAR
2 : Without PULL BAR
3 :With INSULATION PULL BAR
◆基板側コネクタ (The PCB side connector /板端连接器)
名称 / Product Name / 名称 ： CABLINE-VS RECEPTACLE
型番 / Part No. / 料号 ： 20455-※＊＊E-※※※
“＊＊”には各芯数番号が入ります。
(“＊＊”表示相应的芯数。/‘**’ part shows the number of the connector position).
“※”はバリエーションになります。詳細は図面を参照願います。
（“※”表示不同的种类。具体内容请参照图纸。）
(‘※’ part shows the variation. Please refer to a drawing for the details.)

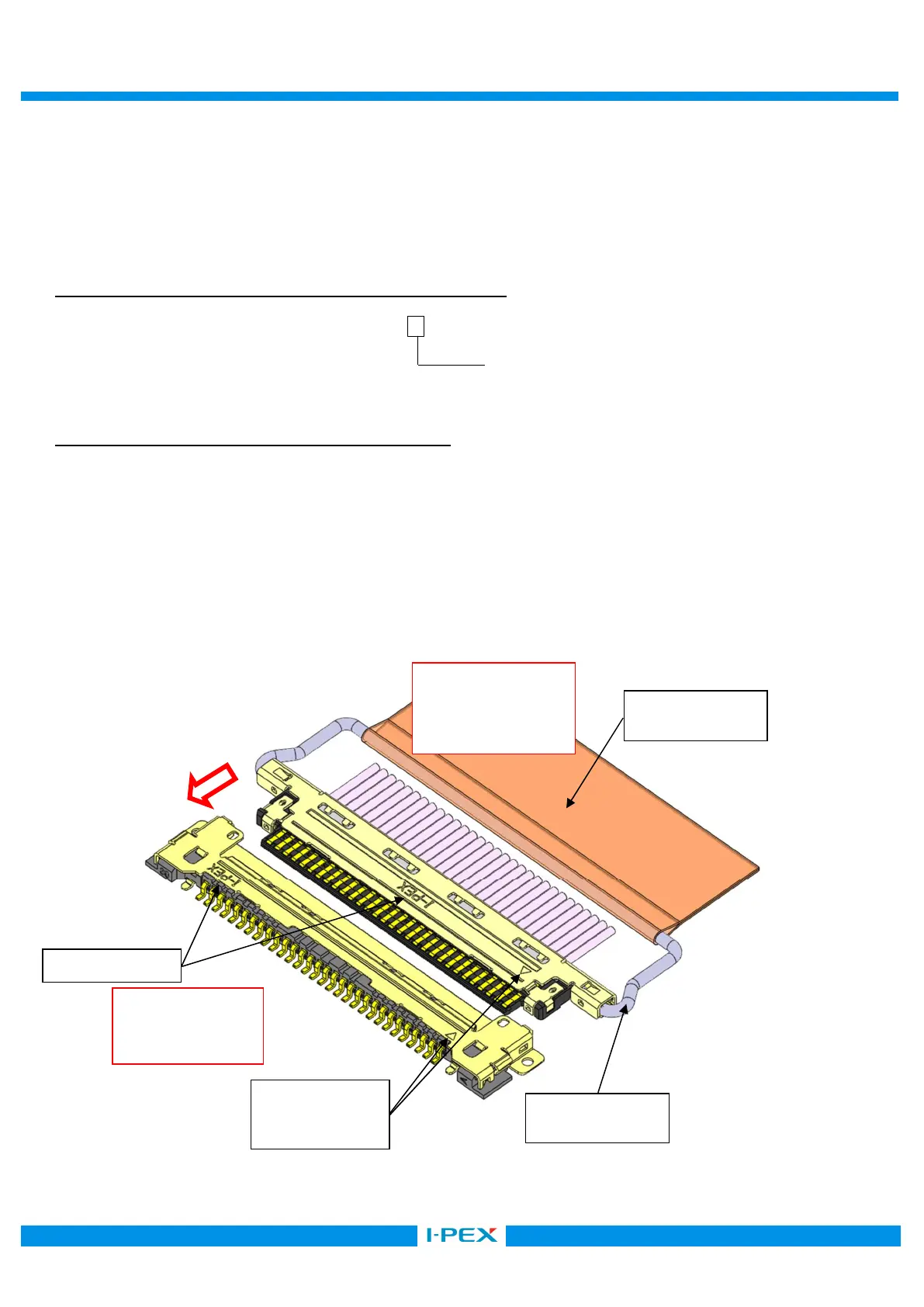

【コネクタ各部名称】 Names of each part of the connector. / 连接器各个部品名称
【コネクタ挿入手順 / Connector Mating Method / 连接器插入方法】
ケーブル側コネクタ
PLUG
线端的连接器
PULL TAPE
拖拉胶带
基板側コネクタ
Receptacle
板端连接器
嵌合基準
マーク
Datum pin mark
基准 Pin 记号
嵌合方向
Mating direction
插入方向
PULL BAR
拉环
I
-
PEX MARK
