2.1.4. Écran
Grâce à l'écran intégré à l'avant de l'onduleur, l'utilisateur peut accéder à toutes les informations
relatives au système PV et à l'onduleur. Si l'onduleur se trouve en mode OFF (la nuit), il peut
cependant être activé en appuyant sur le bouton gauche (ESC).

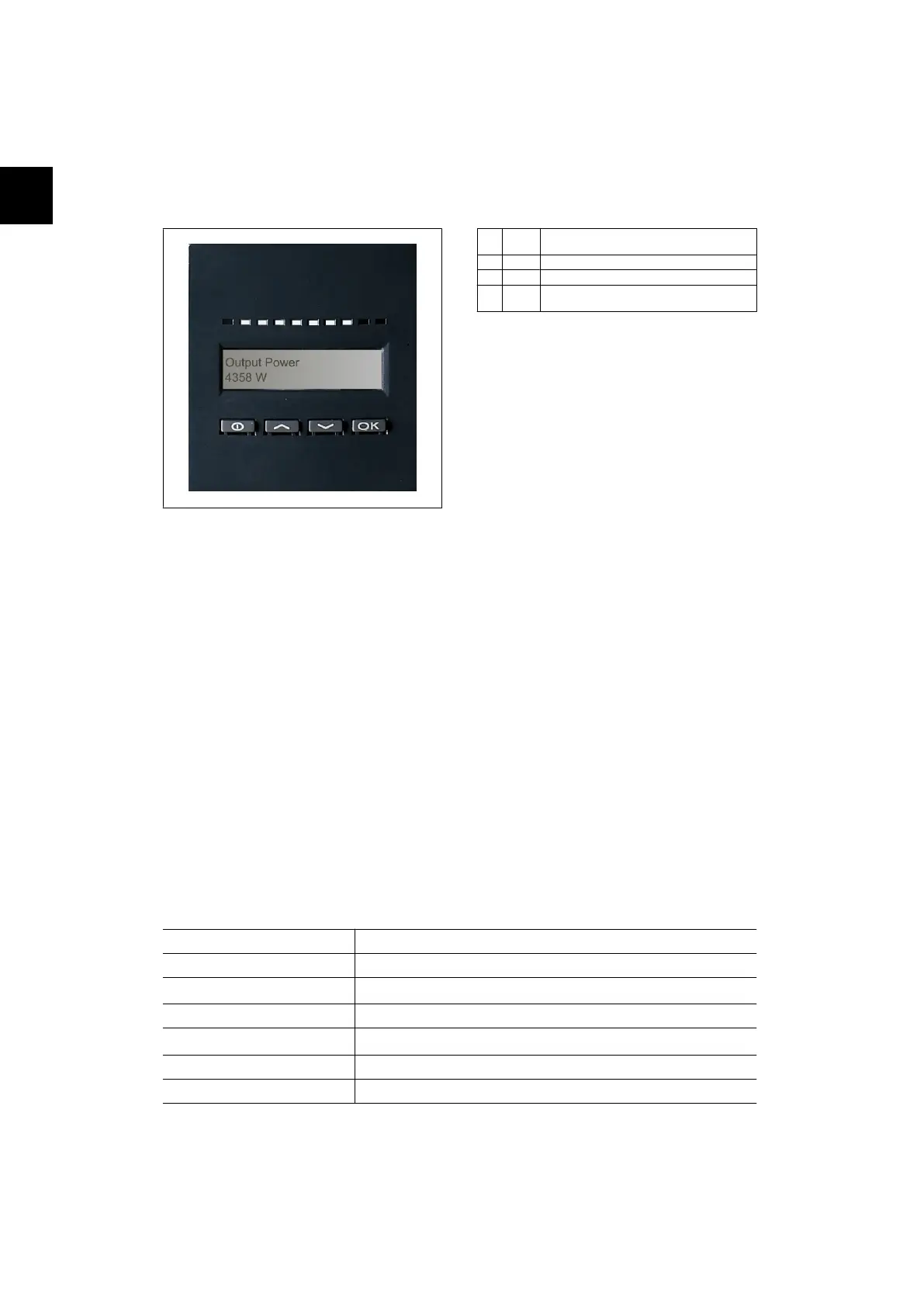

Illustration 2.2: Écran
Echap Revient en arrière ou remonte d'un niveau
dans la structure de menu
Haut Défile jusqu'à l'affichage de menu précédent
Bas Défile jusqu'à l'affichage de menu suivant
Entrée Nouveau niveau de menu ou modification
des réglages
Les paramètres affichés à l'écran font référence à des tensions et courants mesurés en interne.
Les paramètres indiqués peuvent varier.
Les informations d'affichage sont organisées dans une structure de menu divisée en deux sec-
tions : A et B.
Section A :
contient des informations sur les performances de l'onduleur et du système PV.
Section B :
affiche toutes les valeurs de mesure et les réglages de l'utilisateur.
2.1.5. Section A du menu de présentation
Le tableau ci-dessous fournit un aperçu de la structure de menu. Les valeurs indiquées ne sont
données qu’à titre d’exemple pour l’affichage de texte.
Structure de menu A
Fonctions d’affichage Description
Puiss. sortie – 1 234 W Puissance de sortie de courant en watts.
Nom l’onduleur – Sud 07
Utiliser Service Tool pour saisir le nom de l’onduleur. Si le nom de l’onduleur n’est
pas défini, ce menu est ignoré.
Prod. totale – 12,3 kWh Production d’énergie totale en kWh depuis la première mise en service de l’onduleur.
Temps fonct. tot. – 00123 h 01 m 28 s
Temps de fonctionnement total (durée avec mise sous tension) affichée en heures,
minutes et secondes.
Production jour – 1 234 Wh Production d’énergie du jour en Wh.
Aller au menu B Accès au niveau B du menu lorsque la touche « OK » est pressée.
Tableau 2.2: Présentation de la section A de la structure de menu
