o en las conexiones periféricas, como puede ser la desconexión de la red, el indicador LED rojo
empieza a parpadear.
2.1.4. Display
A través del display integrado en el frontal del inversor, el usuario tiene acceso a toda la infor-
mación del sistema PV y del inversor. Cuando el inversor se encuentra en «modo apagado» (OFF),
puede activarse pulsando el botón izquierdo (ESC).

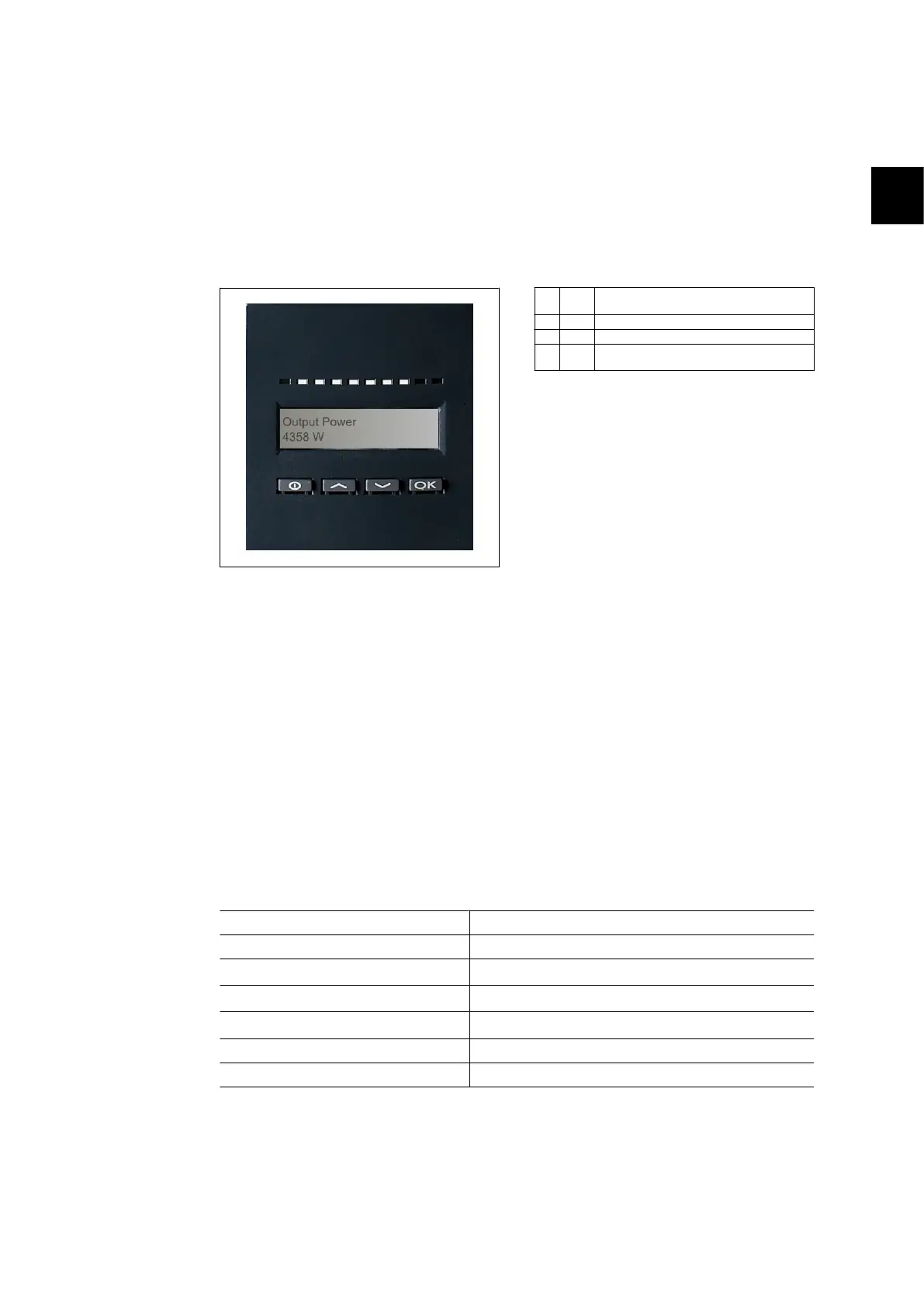

Ilustración 2.2: Display
ESC Retrocede / sube un paso en la estructura del
menú
Arriba Retrocede a la opción de menú anterior
Abajo Avanza hasta la siguiente opción de menú
Intro Nuevo nivel de menú o modificación de la
configuración
Los parámetros que aparecen en el display hacen referencia a voltajes y corrientes calculados
internamente. Los parámetros mostrados pueden desviarse. La información del display se orga-
niza en una estructura de menú que se divide en dos secciones: A y B.
Sección A: Contiene información sobre el inversor y el rendimiento del sistema PV.
Sección B: Muestra todos los valores de medición y la configuración del usuario.
2.1.5. Información general sobre la sección A del menú
En la tabla que aparece a continuación se presenta de forma breve la estructura del menú. Los
valores se presentan únicamente a modo de ejemplo de los textos del display.
Estructura del menú A
Funciones del display Descripción
Potencia de salida: 1234 W Potencia de salida actual en vatios.
Nombre del inversor: South_07
Utilice Service Tool para introducir el nombre del inversor. Si no se de-
fine un nombre para el inversor, este menú se omitirá.
Producción total: 12,3 kWh
Producción total de energía (en kWh) desde la primera puesta en mar-
cha inicial del inversor.
Tiempo total de funcionamiento: 00123 h 01 min 28
s
Tiempo total de funcionamiento (tiempo de encendido) expresado en
horas, minutos y segundos.
Producción de hoy: 1234 Wh Producción de energía diaria (en Wh).
Ir al menú B Pasa al nivel B del menú cuando se pulsa «OK».
Tabla 2.2: Presentación de la estructura del menú A
