a quando non vi è sufficiente potenza FV disponibile per far funzionare anche il secondo modulo
CC.
Nel frattempo l'inverter continuerà a produrre energia.
DC3
+
DC2 DC2
+ +
DC1 DC1 DC1
t
On Grid Test end

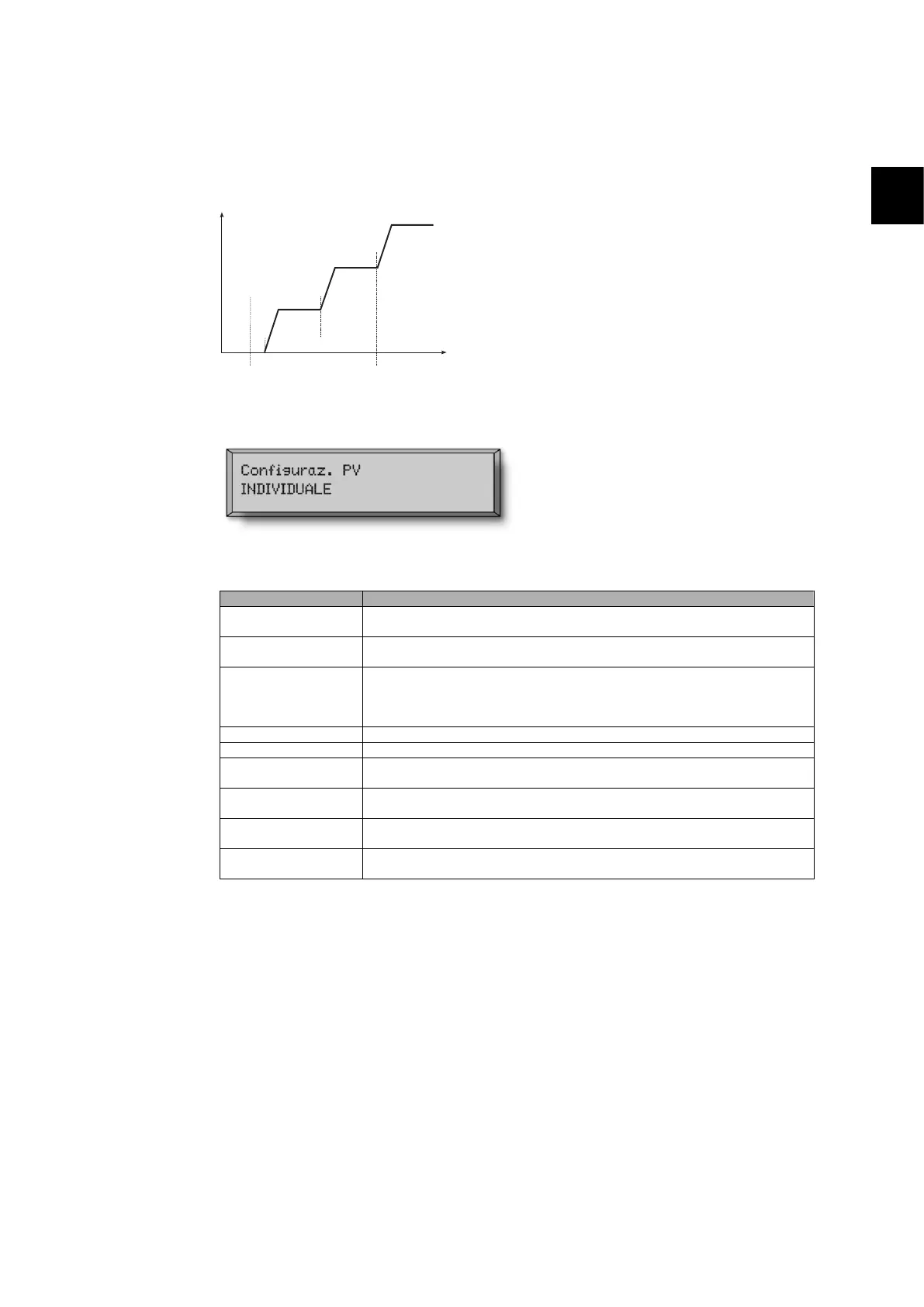

Disegno 2.1: Test di configurazione FV
La dicitura sul display mostra lo stato del test.
La prima riga indica che ciò riguarda la confi-
gurazione FV e la seconda riga indica lo stato
in cui si trova attualmente il test o quale con-
figurazione ha rilevato.
Il campo stato può mostrare quanto segue:
Testo visualizzato Descrizione:
INATTIVO Il test di configurazione FV non è ancora stato eseguito. Mostrato prima che l'in-
verter si connetta alla rete.
OFF Il test di configurazione FV è disattivato. Si verifica negli inverter ServeMaster
1650 e in quelli in cui il test sia stato disattivato in altro modo.
IN ATTESA Il test di configurazione FV è pronto per l'esecuzione, ma l'irradiazione solare è
sufficiente per un solo ingresso FV. (Applicabile a ServeMaster 4600 , l'inverter
può determinare la configurazione di tutti e tre i moduli solo quando almeno due
sono attivi)
RILEV. AUTOM. PV Il test di configurazione FV è in esecuzione. Il risultato non è ancora disponibile.
INDIVIDUALE I moduli FV sono connessi in configurazione a stringa individuale
PARALLELO 1-2* La configurazione FV è terminata e il risultato è che gli ingressi 1 e 2 sono connessi
con configurazione a stringhe parallele.
PARALLELO 1-3* La configurazione FV è terminata e il risultato è che gli ingressi 1 e 3 sono connessi
con configurazione a stringhe parallele.
PARALLELO 2-3* La configurazione FV è terminata e il risultato è che gli ingressi 2 e 3 sono connessi
con configurazione a stringhe parallele.
PARALLELO 1-2-3 La configurazione FV è terminata e il risultato è che gli ingressi 1, 2 e 3 sono
connessi con configurazione a stringhe parallele.
Tabella 2.1: Testo nel Campo Stato relativo al Test di Configurazione FV
*) L'impostazione “PARALLELO 1-2” è solo consentita per l'inverter ServeMaster 3300 . Le im-
postazioni “PARALLELO 1-2”, “PARALLELO 1-3” e “PARALLELO 2-3” non sono consentite per
l'inverter ServeMaster 4600 .
2.1.3. LED
Gli indicatori LED verdi mostrano la produzione come percentuale della potenza nominale dell'in-
verter. Il LED verde più a sinistra è sempre illuminato quando l'inverter è connesso alla rete. Il
LED rosso a sinistra si illumina quando l'inverter è in modalità di attesa e non è collegato alla rete.
Se l'inverter rimane forzatamente in modalità di attesa a causa di un evento nell'inverter o alle
connessioni periferiche, es. la disconnessione dalla rete, il LED rosso inizia a lampeggiare.
2. Descrizione delle Funzionalità
C00410346-02 49
