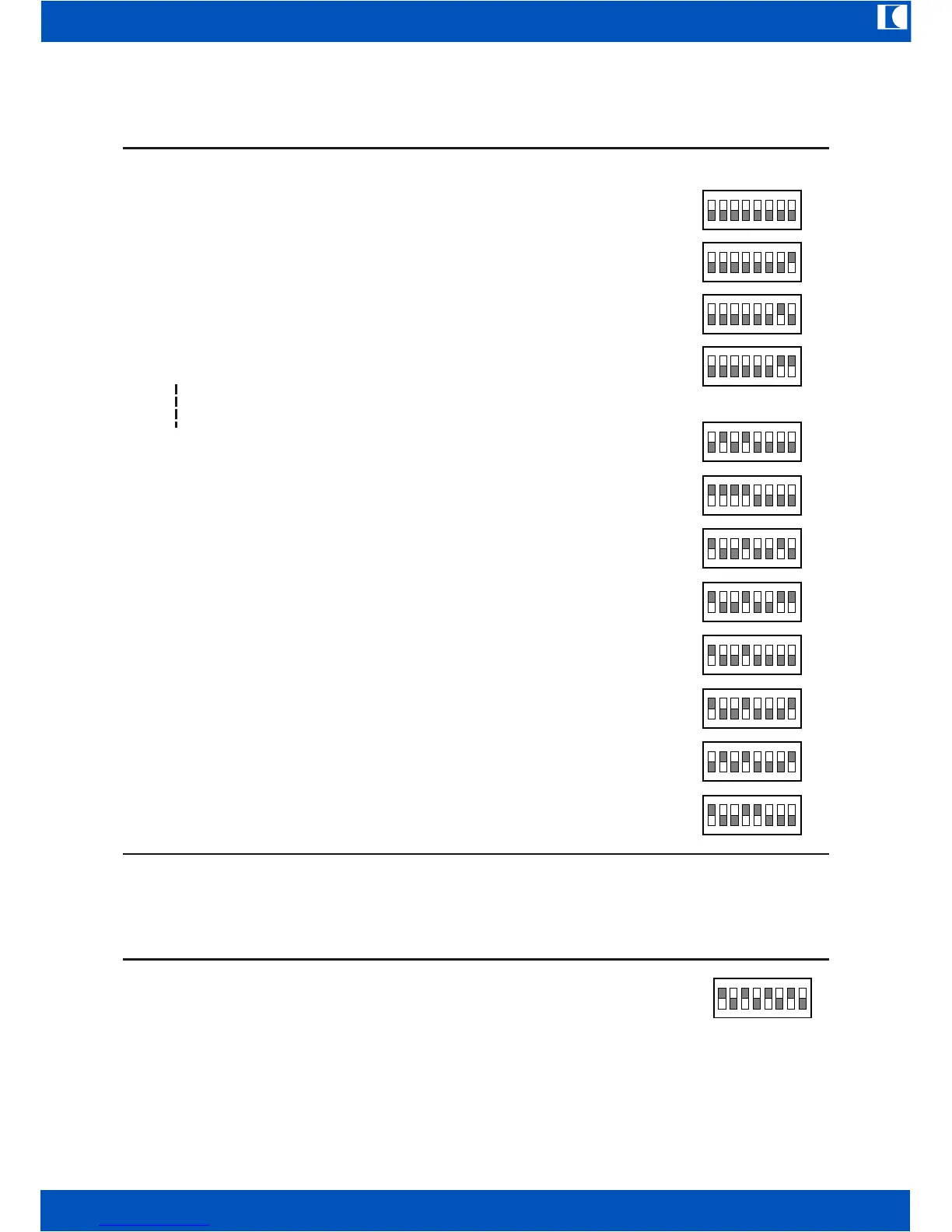

21.4 List of Codes for setting up Decoders
Function Dezimal Hex Code Binary Code DIP-Switch
Codes for decoders 1 - 4 only:
EV-PAGE Group Call 00 00H 0000 0000
EV-PAGE Zone 1 01 01H 0000 0001
EV-PAGE Zone 2 02 02H 0000 0010
EV-PAGE Zone 3 03 03H 0000 0011
(continuing to)
EV-PAGE Zone 80 80 50H 0101 0000
EV-PAGE All Call 240 F0H 1111 0000
Alarm 1 (EMY 1) 146 92H 1001 0010
Alarm 2 (EMY 2) 147 93H 1001 0011
Fire MIC 1 144 90H 1001 0000
(rear side of device)
Fire MIC 2 145 91H 1001 0001
(front side, DIN-connector)
AUX 81 51H 0101 0001
Message (MSG) 152 98H 1001 1000
Code for selecting inverse programming mode to supervise speaker lines – for global
decoder only:
Inverse Mode 170 AAH 1010 1010
Set this code at the global decoder for using EV-REL to extend the number of speaker lines in an
EV-5000 system.
