Handbuch IB-PCI215M2-HSL
Hinweis:

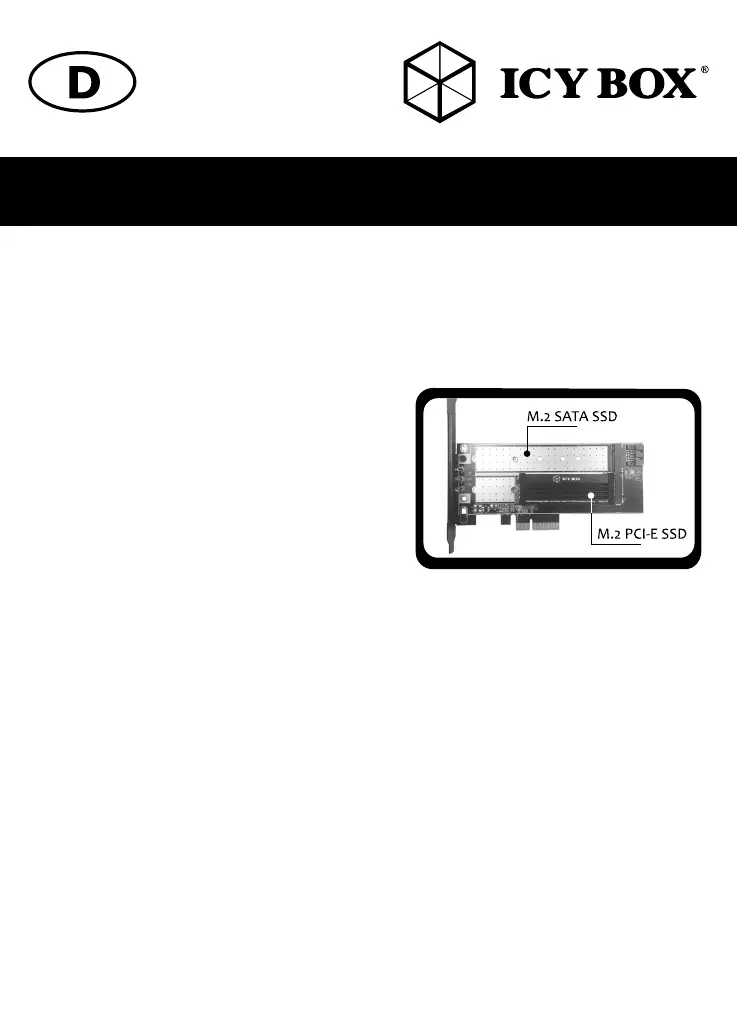

Auf die IB-PCI215M2-HSL kann sowohl eine NVMe M.2 SSD als auch eine SATA M.2 SSD
montiert werden. Der untere M.2 M-Key Sockel, direkt am PCIe Anschluss, ist für die Montage
einer NVMe M.2 SSD mit M-Key gedacht. Der obere M.2 B-Key Sockel ist ausschließlich
für die Verwendung von SATA M.2 SSDs ausgelegt und kann B und B+M-Key M.2 SSDs
aufnehmen.
1. Entfernen Sie die Schutzfolie von der Karte.
2. Entnehmen Sie dem Schraubenset den goldenen Abstandshalter und eine silberne Flach-
kopfschraube. Fixieren Sie mit der Schraube den Abstandshalter auf der Länge, die Sie
für Ihre M.2 SSD benötigen.
3. Nehmen Sie das blaue Wärmeleitpad, entfernen die Schutzfolie auf beiden Seiten, und
bringen Sie es auf der glatten Fläche des Kühlkörpers auf. Das Wärmeleitpad haftet
eigenständig.
4. Bringen Sie den Kühlkörper mit dem blauen Wärmeleitpad auf Ihrer M.2 SSD auf. Achten
Sie darauf, dass der Anschluss der M.2 SSD frei bleibt. Nehmen Sie zwei der Silikonbän-
der und ziehen sie diese vorne und hinten über die Ecken der M.2 SSD mit Kühlkörper.
5. Nehmen Sie das graue Wärmeleitpad, entfernen Sie die Schutzfolie auf beiden Seiten
und bringen Sie es auf der Unterseite M.2 SSD auf. Das Wärmeleitpad haftet eigenständig.
Hinweis:
• Dickes Pad: einseitig bestückte M.2 SSD
• Dünnes Pad: beidseitig bestückte M.2 SSD
• Ist das Pad zu lang können Sie es jederzeit mit einer Schere auf die benötigte Länge
kürzen, bevor die Schutzfolie entfernt wird.
Die NVMe M.2 SSDs entwickeln unter voller Last so
viel Wärme, dass ein Kühlkörper notwendig wird. Je
nach Länge der verwendeten M.2 SSD muss der 70
mm (2280 M.2 SSD) oder der 100 mm (22110 M.2
SSD) Kühlkörper genutzt werden.
