Diagramas de Procedimentos de Calibração
Os seguintes diagramas suplementam as etapas 1-4 da página anterior.
Fixe a capa preta anti-
poeira no medidor de
potência. Capas anti-
poeira transparentes
permitem a passagem de
luz do ambiente e portanto não podem ser utilizadas.

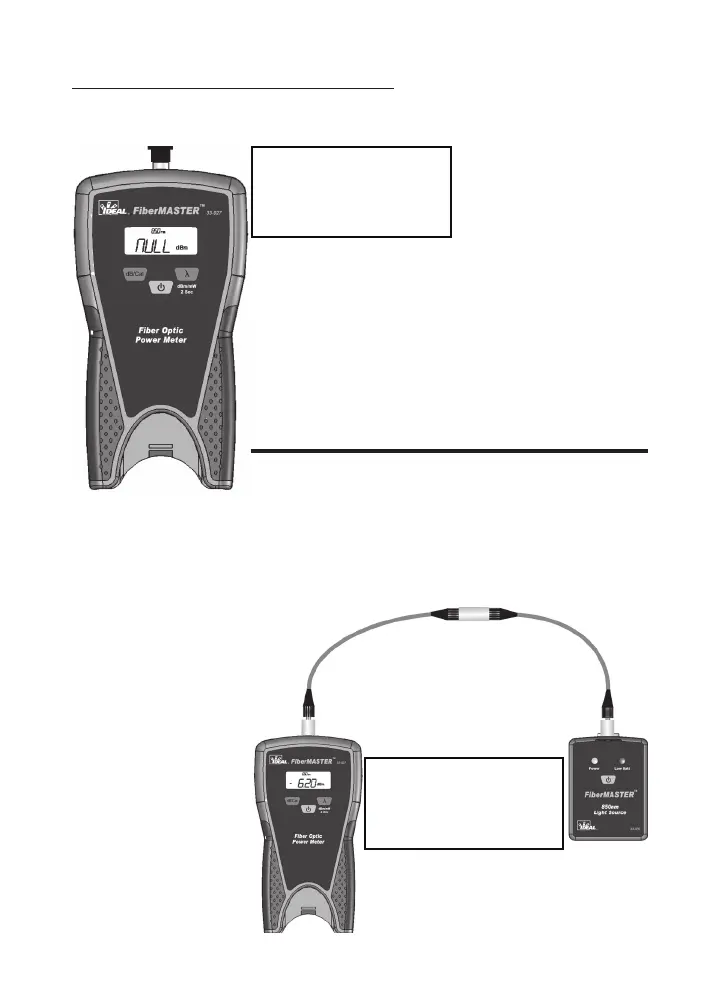

Ligue o medidor de potência e aguarde até que ‘null’
seja exibido na tela. O medidor estará, então, pronto
para uso.
Conecte cordões de referência em bom estado entre a
fonte de luz e o medidor de potência. Neste exemplo,
dois cordões são utilizados em conjunto com um acoplador. Esta conguração
permite que os cordões sejam conectados diretamente a um painel para
a realização das medições. Um único cordão pode ser usado, também,
contanto que não seja desconectado da fonte de luz após o procedimento de
calibração.
A tela irá mostrar o
nível de potência atual
na entrada do medidor
de potência. Valores
típicos para as fontes de
luz 33-926 vão de -6 a
-7dBm. Níveis menores
(ex: -15dBm) indicam
perda excessiva nos
cordões de referência.
Novos cordões deverão
ser utilizados.
