Lieferinformation
Delivery Information

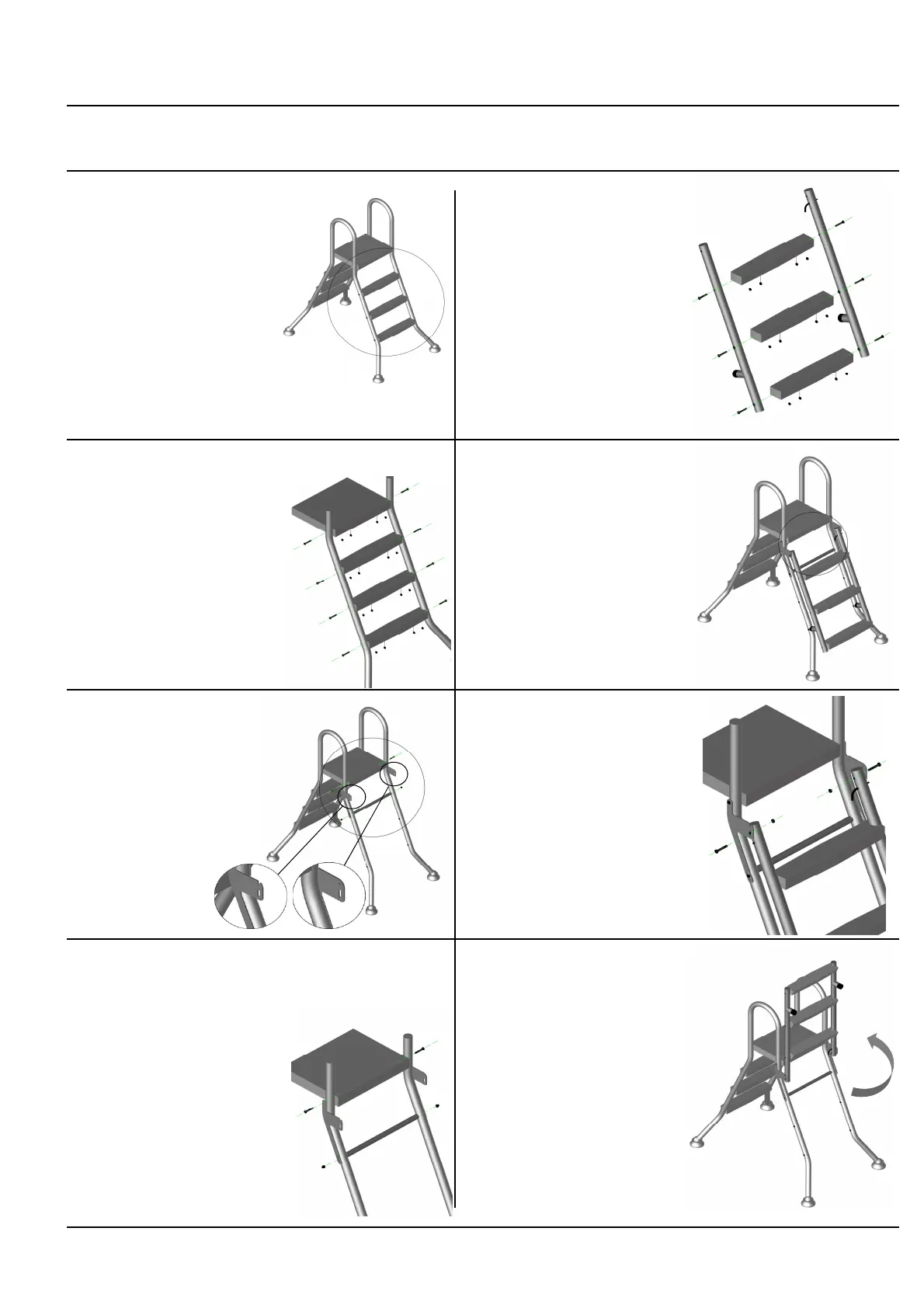

MODELL 99 Umrüstsatz Hochbeckenleiter nach EU-Norm 16582 1
MODEL 99 fold down retooling kit conform to EU-Norm 16582 1
1) 5)
vorhandene Hochbeckenleiter die Stufen an den Umrüstsatz
montieren.
existing ladder for
elevated pools assemble the steps to the
retooling kit.
2) 6)
Stufen demontieren Umrüstsatz an die Befestigungs-
(nur Beckenaußenseite) lasche montieren
disassemble the steps
(only pool outside) assemble the the retooling kit
to the fastening metal plate
3) 7)
Befestigungslaschen und
Querstrebe montieren
assemble the fastening
metal plate and the
additional rail
4) 8)
die Befestigungslaschen Die Sicherheitsleiter kann nun
mit der Plattform verschrauben hochgeklappt und durch ziehen
des rechten Bügels eingerastet
die Querstrebe mit Gewinde- werden.
stange und Hutmuttern
verschrauben the security ladder can only be
folded up and locked by pulling
assemble the fastening the right bracket.
metal plate with the platform
assemble the additional rail
with the threaded rod
X
Detail "X"
detail "X"
Y
Detail "Y"
detail "Y"
Z
Detail "Z"
detail "Z"
Revision 1 / 03.2016
Änderungen vorbehalten
Subject to modification
