6
Prima di utilizzare l’apparecchio o
eseguire operazioni di manutenzione
leggere e seguire le seguenti istruzioni d’uso.
Conservare il libretto per un uso futuro o in caso di
rivendita dell’apparecchio.
Al momento del disimballaggio, controllare il contenuto
della confezione. Eventuali danni da trasporto vanno
comunicati immediatamente al proprio rivenditore.
❖ Indice
❖ Descrizione generale
Parti dell’apparecchio (Fig.1-2)
FIG.1
1.Cofano
2.Camino caldaia
3.Vite fissaggio cofano
4.Entrata detergente (Versione CHEMIK)
5.Matricola
6.Serbatoio detergente (Versione CHEMIK)
7.Maniglia freno
8.Pannello di ispezione
9. Pannello uscite vapore
10.Ingresso rete idrica
11.Ingresso serbatoio acqua
12.Entrata gasolio
13.Rubinetto scarico caldaia
14.Connettore comando detergente (Vers. CHEMIK)
15.Rubinetto scarico serbatoio acqua
16.Uscita vapore L
17.Uscita vapore R (Vapore-Detergente Vers. CHEMIK)
18.Pompa acqua
19.Testina di combustione
20.Pressostato differenziale
21.Motore bruciatore
22.Filtro gasolio
23.Pompa gasolio
24.Filtro dell’acqua ingresso pompa
25.Valvola di sicurezza
26.Camera di calma di livello acqua
27.Sensore di livello acqua caldaia alto
28.Sensore di livello acqua caldaia basso
29.Sensore di livello serbatoio acqua
FIG.2
1. Pistola vapore (2x Vers. EVO - 1x Vers. CHEMIK)
2. Tubo vapore 10mt (2x Vers. EVO - 1x Vers. CHEMIK)
3. Pistola vapore con interruttore (1x Vers. CHEMIK)
4.Tubo vapore cablato 10mt (1x Vers. CHEMIK)
5.Ugello teflon
Quadro di controllo (Fig.3)
1.Interruttore generale 0-1-start
2.Interruttore uscita vapore L (sinistra)
3. Interruttore uscita vapore R (destra)
4.Spia di allarme/blocco
5.Regolazione umido per uscite vapore
6.Spia presenza tensione di rete
7.Spia di stand-by
8.Spia funzionamento bruciatore
9.Spia funzionamento pompa acqua
10.Spia di riserva acqua
11.Spia di riserva gasolio
12.Manometro pressione vapore
16. Interruttore a leva CLEAN
17.Pulsante di riarmo manuale termostato di sicurezza
18.Cavo alimentazione elettrica
19.Conta-ore digitale (OPTIONAL)
VERSIONE CHEMIK
13.Interruttore uscita vapore (sinistra)
14.Interruttore uscita vapore-detergente (destra)
15.Manopola regolazione umido per uscita sinistra

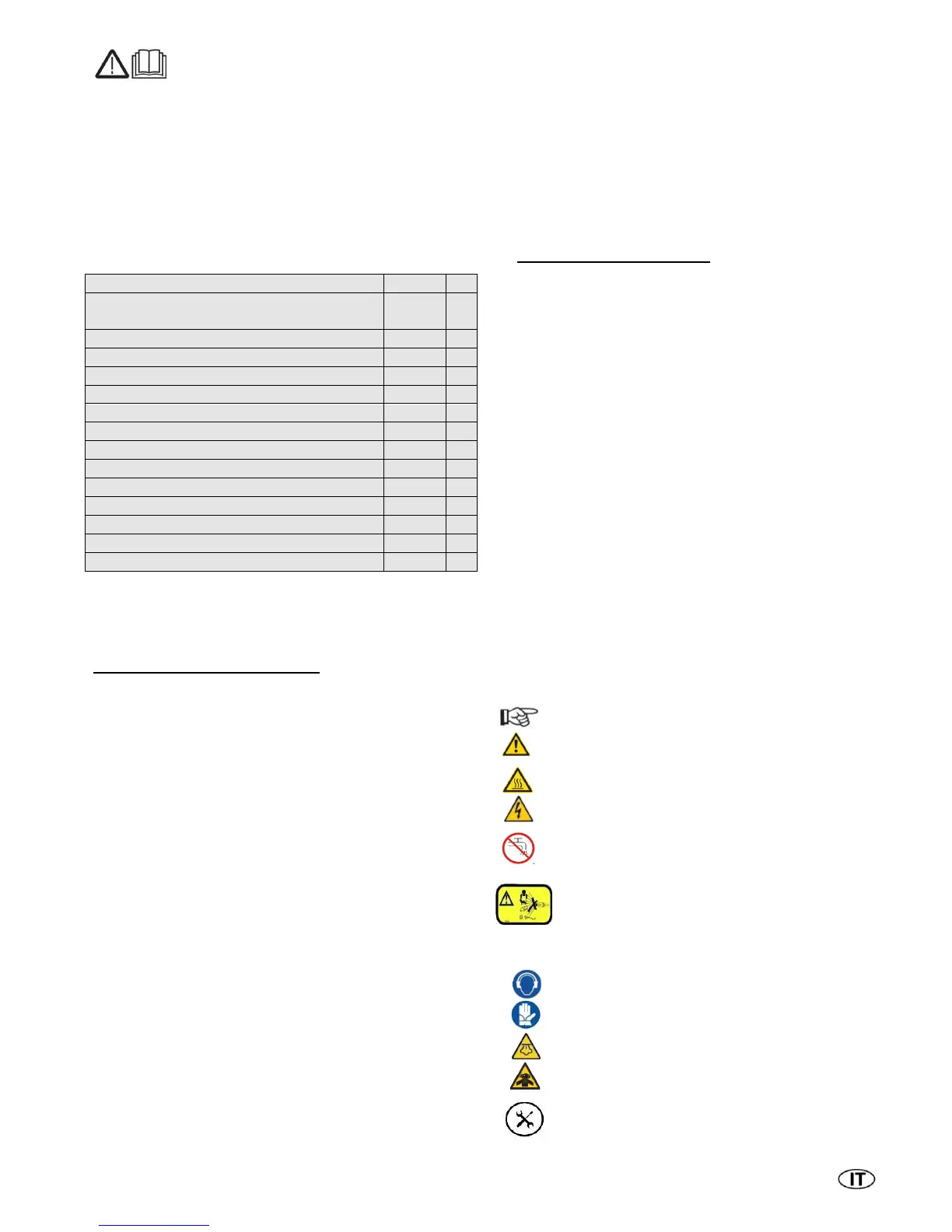

❖ Simboli riportati nel manuale
d’uso e sull’apparecchio
Importante
ATTENZIONE: prestare attenzione per motivi di
sicurezza
ATTENZIONE: superfici calde
ATTENZIONE: rischio di scossa elettrica
Apparecchio non dotato di dispositivo di
antiriflusso. Apparecchio non adatto al
collegamento alla rete dell’acqua potabile.
I getti ad alta pressione possono essere
pericolosi se usati impropriamente . I getti non
devono essere diretti verso le persone, gli
animali , verso le apparecchiature elettriche
attive o verso l’apparecchio stesso.
Obbligo di utilizzo delle cuffie antirumore
Obbligo di utilizzo dei guanti di protezione
ATTENZIONE getti di vapore bollente
Non inalare gas di scarico
Operazioni che devono essere eseguite da
tecnici addetti all’assistenza.
❖ Descrizione generale
Pag.
6
❖ Simboli riportati nel manuale d’uso
e sull’apparecchio
Pag.
6
❖ Uso conforme a destinazione
Pag.
7
❖ Norme di sicurezza
Pag.
7
❖ Dispositivi di sicurezza e protezione
Pag.
8
❖ Utilizzo
Pag.
9
❖ Cura e Manutenzione
Pag.
11
❖ Condizioni di garanzia
Pag.
13
❖ Smaltimento e protezione dell’ambiente
Pag.
13
❖ Guida alla risoluzione dei problemi
Pag.
14
❖ Schema idraulico
Pag.
16
❖ Schema elettrico
Pag.
17
❖ Dati tecnici
Pag.
19
❖ Dichiarazione di conformità
Pag.
20
❖ Allegati di ispezione
Pag.
21
