9
Løsne lokkmutteren med Ifö-nøkkel eller en 12 mm
stjernenøkkel.

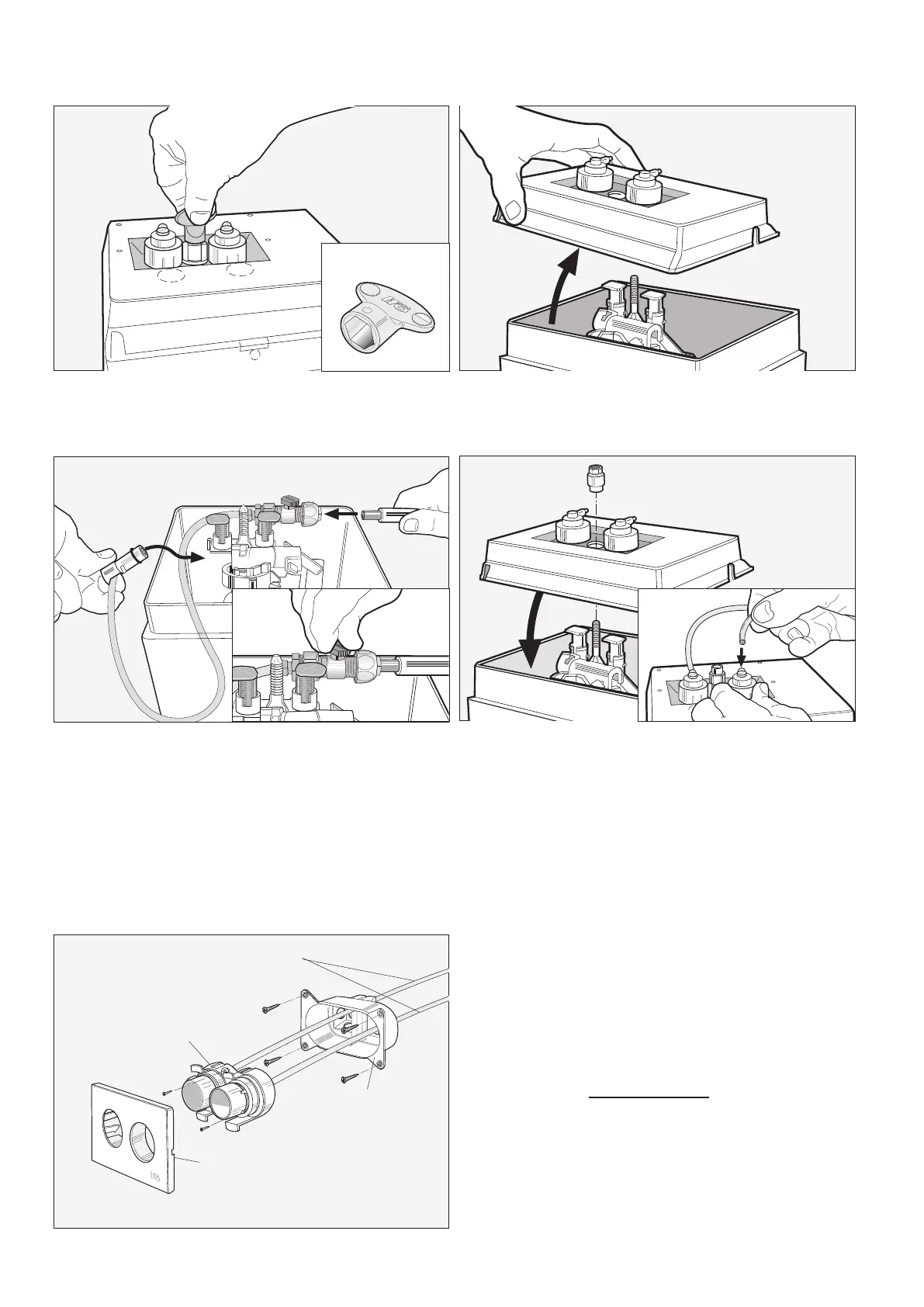

Monteringsbeskrivelse
Koble innløpsrøret med avstengningsventil til cisternear-
maturen. Monter vanntilkoblingsrøret gjennom cisternens
uttak og koble til avstengningsventilen. Åpne for vann.
OBS! Cisternen er konstruert for tilkobling til vannrør med
utv. diameter 10.
1
2
34
5
Løft av lokket.
Monter veggboksen på ønsket sted, maks. 2 meter fra
cisternens sentrum.
Træ luftslangene gjennom veggboksen, kapp dem til
passende lengde og koble dem til knappesettet.
Cisternelokket er utstyrt med symboler for at det ikke
skal skje noen forvekslinger.
Skru fast knappesettet i veggboksen og snepp fast
veggbrikken.
Ved skjult montering av luftslangene kan det brukes foldet
ledningsrør med utv. diameter 16.
Inngår ikke i Ifös leveranse.
Sett tilbake lokket og skru fast lokkmutteren til den
kommer i lås.
Klikk løs belgholderne på cisternelokket og koble til
luftslangene til belgholderne.
Vri ev. også belgholderne 180° for at unngå unødigebøyer
på slangene. Monter belgholderne.
Luftslanger
Veggbrikke
2
1
2
3
1
2
Ifö-nøkkel
Knappesett
Veggboks
