15

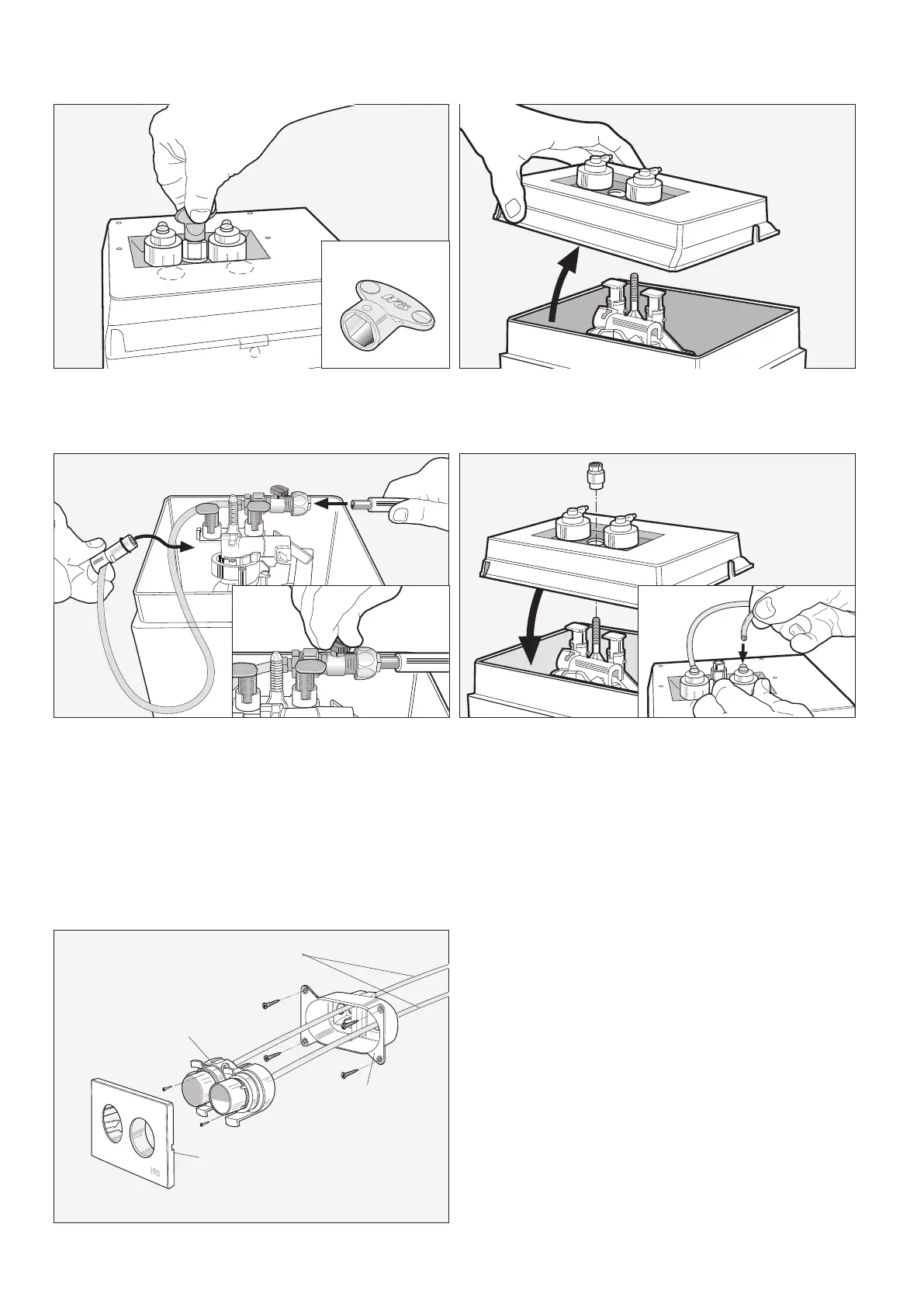

Снимите колпачковую гайку ключом IFO или
12-миллиметровым гаечным ключом.
Инструкция по установке
Присоедините впускную трубку с запирающим
клапаном к фитингам бачка. Ќаправьте водную трубку
через выемку в крышке бачка и соедините ее с
запирающим клапаном. Убедитесь, что впускная
трубка не препятствует свободной работе подвижных
частей в фитингах. Откройте воду.
ВНИМАНИЕ! Бачок предназначается для сочленения
с водной трубкой с внешним диаметром 10.
1
2
34
5
Снимите крышку.
Прикрепите стенную коробку в выбранное место,
максимальное расстояние при этом должно быть 2 м
от центра бачка. Проложите воздушные шланги через
стенную коробку, отрежьте их до подходящей длины и
соедините их с латунными ниппелями на кнопочном
блоке.
На крышке бачка имеются символы, которые помогут
избежать неправильной установки.
Прикрутите кнопочный блок к стенной коробке и
присоедините стенную пластину на место.
Если трудно определить направление воздушных
шлангов, можно использовать защитную
гофрированную трубу с внешним диаметром 16
(электрическая трубка).
Поставьте на место крышку и закрутите гайку до тех
пор, пока не послышится щелчок.
Замкните держатели патронов на крышке бачка и
подсоедините воздушные шланги к латунными
ниппелям держателей патронов. Если нужно,
поверните держатели патронов на 180°, чтобы
избежать излишнего перекручивания шлангов.
Поставьте держатели патронов на место.
Воздушные шланги
Стенная пластина
2
1
2
3
1
2
IFO ключ
Кнопочный блок
Стенная
коробка
