iGuzzini IN30 LED - Page 19

8
ART.
1 (2 mA)
1
PUSH DIM V= 230V
ALIMENTAZIONE
POWER SUPPLY
CEBADOR
IT
EN
ES

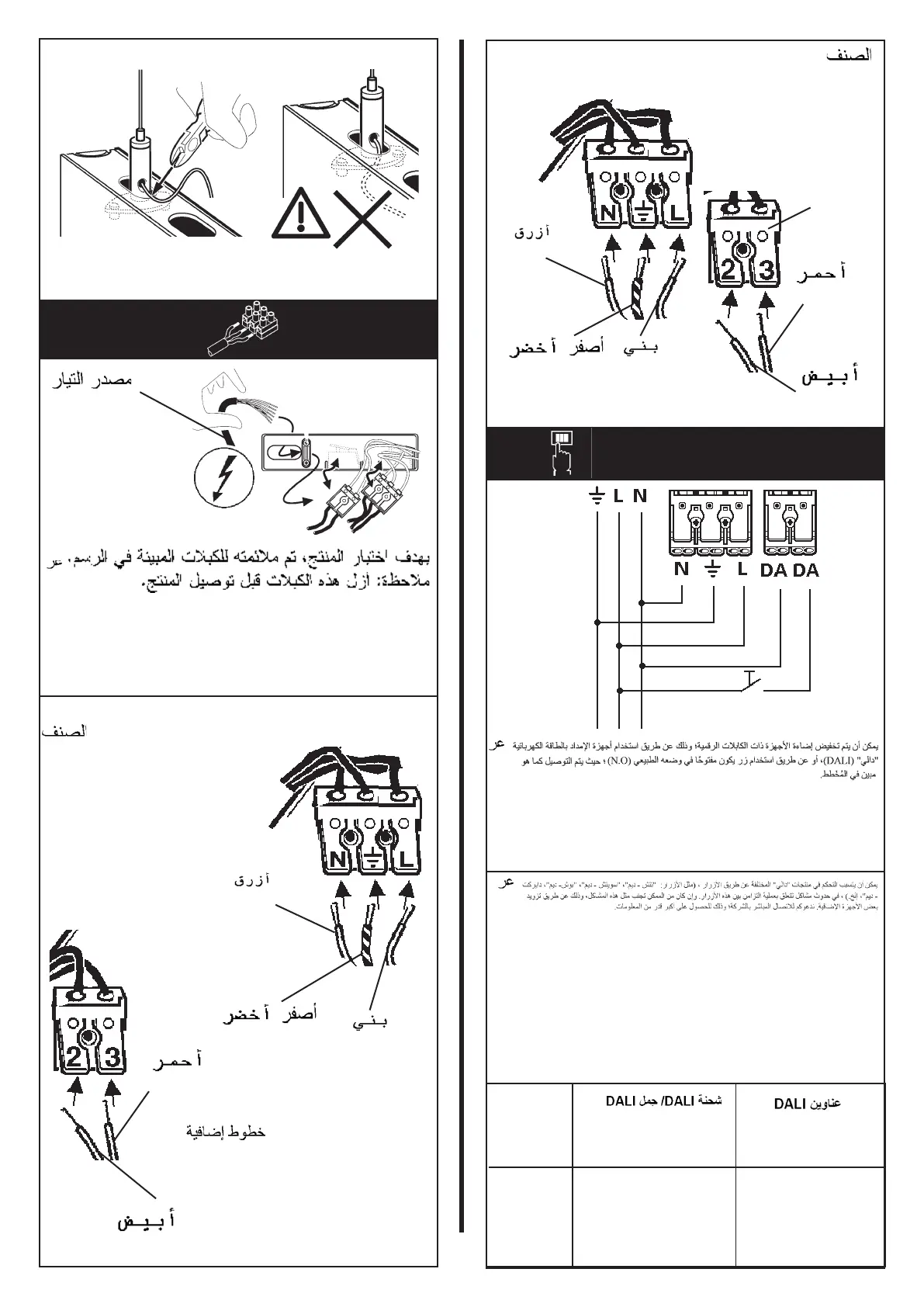

Per esigenze di collaudo, il prodotto é stato munito dei cavi indicati in figura.
N.B.: Asportare tali cavi prima di effettuare il cablaggio del prodotto.
In order to test the product, it was fitted with the cables indicated in the figure .
N.B.: Remove these cables before wiring the product.
Debido a exigencias de ensayo, el producto ha sido provisto de los cables indicados
en la figura.
NOTA: Extraer dichos cables antes de realizar el cableo del producto.
AZZURRO
BLUE
AZUL
GIALLO-VERDE
YELLOW-GREEN
AMARILLO-VERDE
-
MARRONE
BROWN
MARRON
ROSSO - RED
ROJO
BIANCO - WHITE
BLANCO
LINEE AUSILIARIE
AUXILIARY LINES
LìNEAS AUXILIARES
DALI
AZZURRO
BLUE
AZUL
MARRONE
BROWN
MARRON
GIALLO-VERDE
YELLOW-GREEN
AMARILLO-VERDE
-
ROSSO - RED
ROJO
BIANCO - WHITE
BLANCO
I dispositivi con cablaggio digitale possono essere dimmerati con dispositivi DALI o con
pulsante normalmente aperto (N.O.) da collegare come da schema.
Devices with digital control gear may be dimmed using DALI devices or a normally-open
button (N.O.) to be connected as shown in the diagram.
Los dispositivos con cableado digital pueden regularse con dispositivos DALI o con un
interruptor de botón normalmente abierto (N.O.) que se conecta según ilustrado en el
esquema.
IT
EN
ES
Pilotare diversi prodotti DALI tramite pulsante (es: Touch-dim, Switch-dim, Push-dim,
Direct-dim, etc.) potrebbe causare dei problemi di sincronizzazione tra gli stessi. È
possibile ovviare a questo problema dotandosi di dispositivi aggiuntivi. Per maggiori
informazioni vi invitiamo a contattarci direttamente.
Controlling different DALI products through buttons (e.g.: Touch-dim, Switch-dim,
Push-dim, Direct-dim, etc.) may lead to product synchronisation problems. This
problem can be overcome by using additional devices. For further information, please
contact us directly.
El mando de varios productos DALI por tecla (ej: Touch-dim, Switch-dim, Push-dim,
Direct-dim, etc.) podría causar problemas de sincronización entre ellos. Es posible
prevenir este problema utilizando dispositivos adicionales. Para más información,
contacte directamente con nosotros.
IT
EN
ES
CARICO DALI / DALI LOAD
CHARGE DALI
CARGA DALI
INDIRIZZI DALI
DALI ADDRESSES
DIRECCIONES DALI
N.O.
2 3
art. MJ58 - MJ59 - MJ62 - MJ63 - R646 - R648
art. MJ60 - MJ61 - MJ64 - MJ65
N933 - N934 - N935 - N936
R647 - R649
MJ60 - MJ61
MJ64 - MJ65
N933 - N934
N935 - N936
R647 - R649
