iGuzzini LASER BLADE - Page 6

2
3
AR
IT
EN
ES

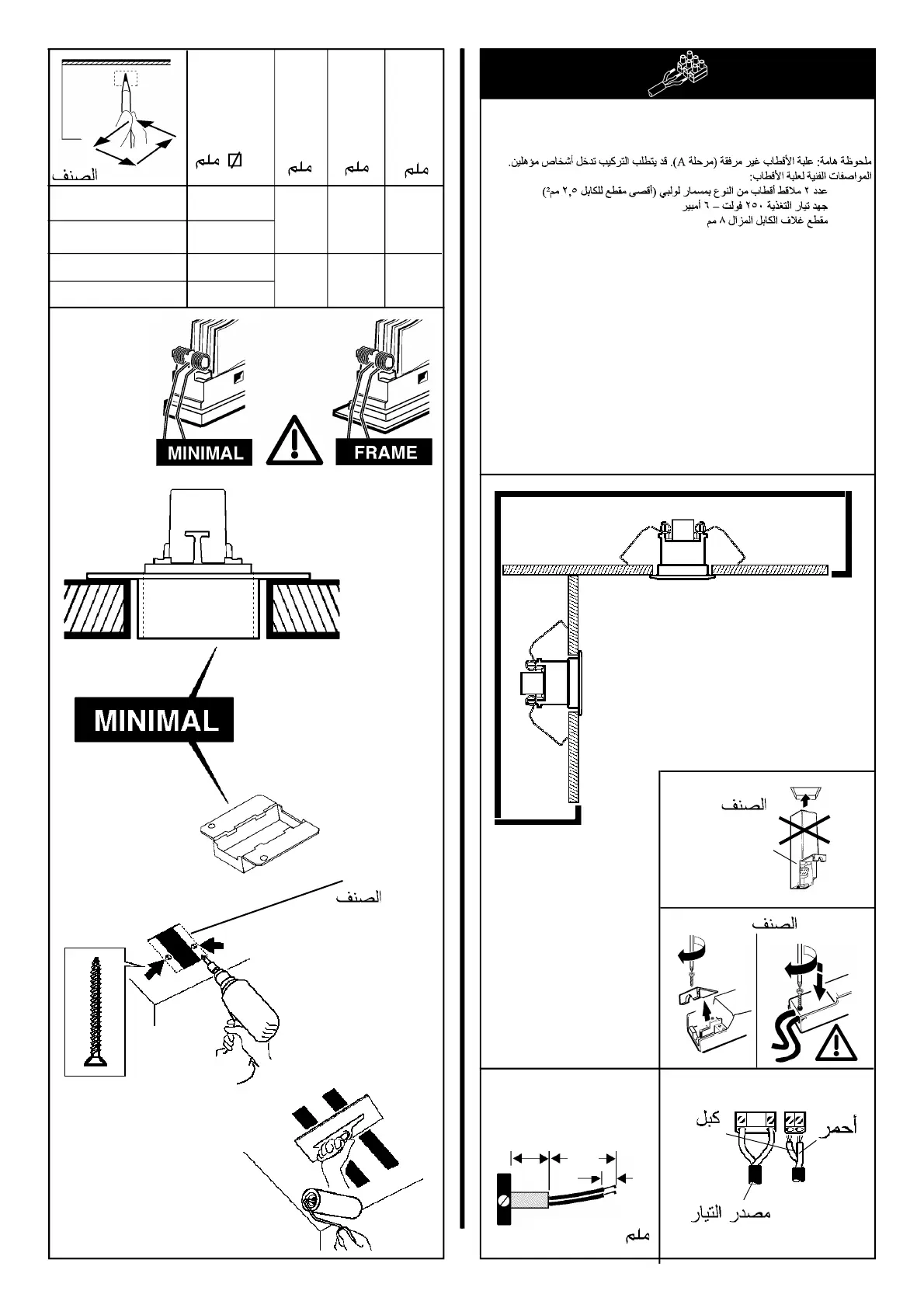

Morsettiera non inclusa. L’installazione può richiedere l’intervento di
personale qualificato(Fase A).Caratteristiche tecniche della morsettiera:- n° 2 morsetti
del tipo a vite (sezione max. 2,5 mm²)- tensione di alimentazione 250V - 6A- spellatura cavi di
8 mm.
- dispositivo idoneo per la classe seconda- IP23
Terminal board not included. The aid of qualified personnel may be required
for installation (Phase A).Technical features of the terminal board:- 2 terminals with a
screw base (max. cross-section 2.5 mm²)- 250 V - 6 A supply voltage- 8 mm cable stripping
length
- Device suitable for class two- IP23
Clema de conexiones no incluida. La instalación puede necesitar la intervención de
personal calificado (Fase A).Características técnicas de la clema de conexiones:
- n. 2 terminales de tornillo (sección máx. 2,5 mm²)- tensión de alimentación 250V - 6A
- peladura cables de 8 mm.- dispositivo idóneo para la clase segunda- IP23
2
L N - +
ALIMENTAZIONE
POWER SUPPLY
ALIMENTACION
30
mm
5 ÷ 6
mm
2 ÷ 3
mm MIN
art. MT91
MT92
MT93
MT94
MM83
MM84
ROSSO
RED
ROJO
NERO
BLACK
NEGRO
IP23
Art MXF9
Art
MXF9
BZM4
1
5
4
12,5
H MIN
mm
C
mm
S
mm
+
2
- 0
A X B
mm
35 X 35
35 X 64
MK45 - MK46
MQ75 - MM75
MK47 - MK48
MQ76 - MM76
4550

1 20
35 X 35
35 X 64
MT91 - MT92 - MM83
MT93 - MT94 - MM84
4750
ART.
