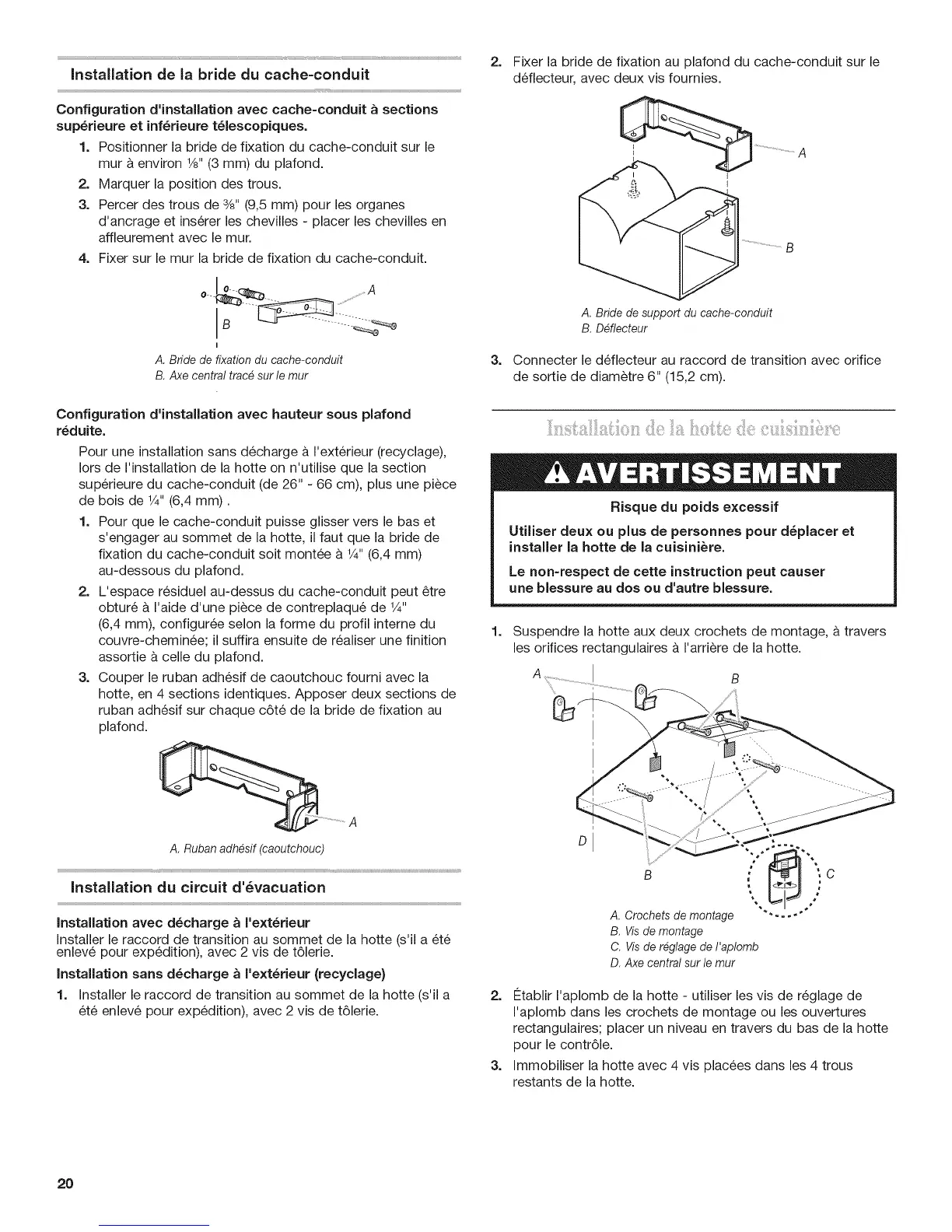

installation de la bride du cache=conduit
Configuration d'instailation avec cache-conduit _ sections
sup_rieure et inf_rieure t_lescopiques.
1. Positionner la bride de fixation du cache-conduit sur le
mur & environ 1/8"(3 ram) du plafond.
2. Marquer la position des trous.
3. Percer des trous de _A" (9,5 mm) pour les organes
d'ancrage et inserer les chevilles - placer les chevilles en
affleurement avec lemur.
4. Fixer sur le mur la bride de fixation du cache-conduit.
I
A. Bride defixationdu cache-conduit
B. Axe centraltracesurle mur
Configuration d'installation avec hauteur sous plafond
r_duite.
Pour une installation sans decharge & I'exterieur (recyclage),
Iors de I'installation de la hotte on n'utilise que la section
superieure du cache-conduit (de 26" - 66 cm), plus une piece
de bois de 1/4"(6,4 ram).
1. Pour que le cache-conduit puisse glisser vers le bas et
s'engager au sommet de la hotte, il faut que la bride de
fixation du cache-conduit soit montee & 1/4"(6,4 mm)
au-dessous du plafond.
2. L'espace residuel au-dessus du cache-conduit peut _tre
obture & I'aide d'une piece de contreplaque de 1/4"
(6,4 mm), configuree selon la forme du profil interne du
couvre-cheminee; ilsuffira ensuite de realiser une finition
assortie & celle du plafond.
3. Couper le ruban adhesif de caoutchouc foumi avec la
hotte, en 4 sections identiques. Apposer deux sections de
ruban adhesif sur chaque c6te de la bride de fixation au
plafond.
.............................A
A. Ruban adh#sif (caoutchouc)
Installation du circuit d'_vacuation
Installation avec d_charge & I'ext_rieur
installer le raccord de transition au sommet de la hotte (s'il a ete
enleve pour expedition), avec 2 vis de t61erie.
installation sans d_charge _ I'e×t_rieur (recyclage}
1. installer le raccord de transition au sommet de la hotte (s'il a
ete enleve pour expedition), avec 2 vis de t61erie.
2=
Fixer la bride de fixation au plafond du cache-conduit sur le
deflecteur, avec deux vis fournies.
3=
A. Bride de support du cache-conduit
B, Deflecteur
Connecter le deflecteur au raccord de transition avec orifice
de sortie de diam_tre 6" (15,2 cm).
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer la hotte de la cuisini_re.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1=
D
B **'_'"
, ;C
\
A. Crochetsdemontage *".... *"
B. Visdemontage
C. V/sder_glagede/'aplomb
D.Axecentralsurle tour
2. €:tablir I'aplomb de la hotte - utiliser les vis de reglage de
I'aplomb dans les crochets de montage ou les ouvertures
rectangulaires; placer un niveau en travers du bas de la hotte
pour le contr61e.
3. Immobiliser la hotte avec 4 vis placees dans les 4 trous
restants de la hotte.
